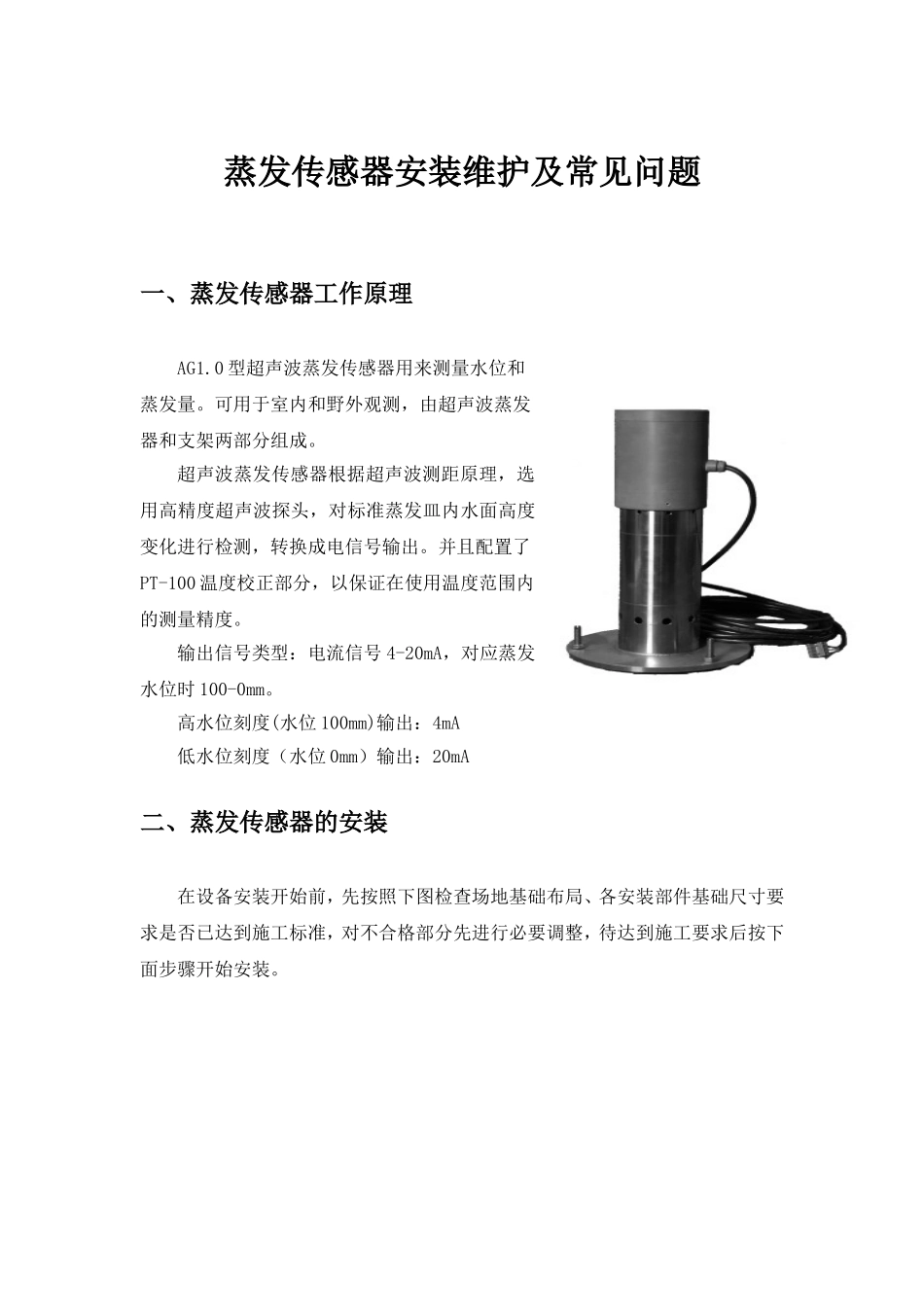

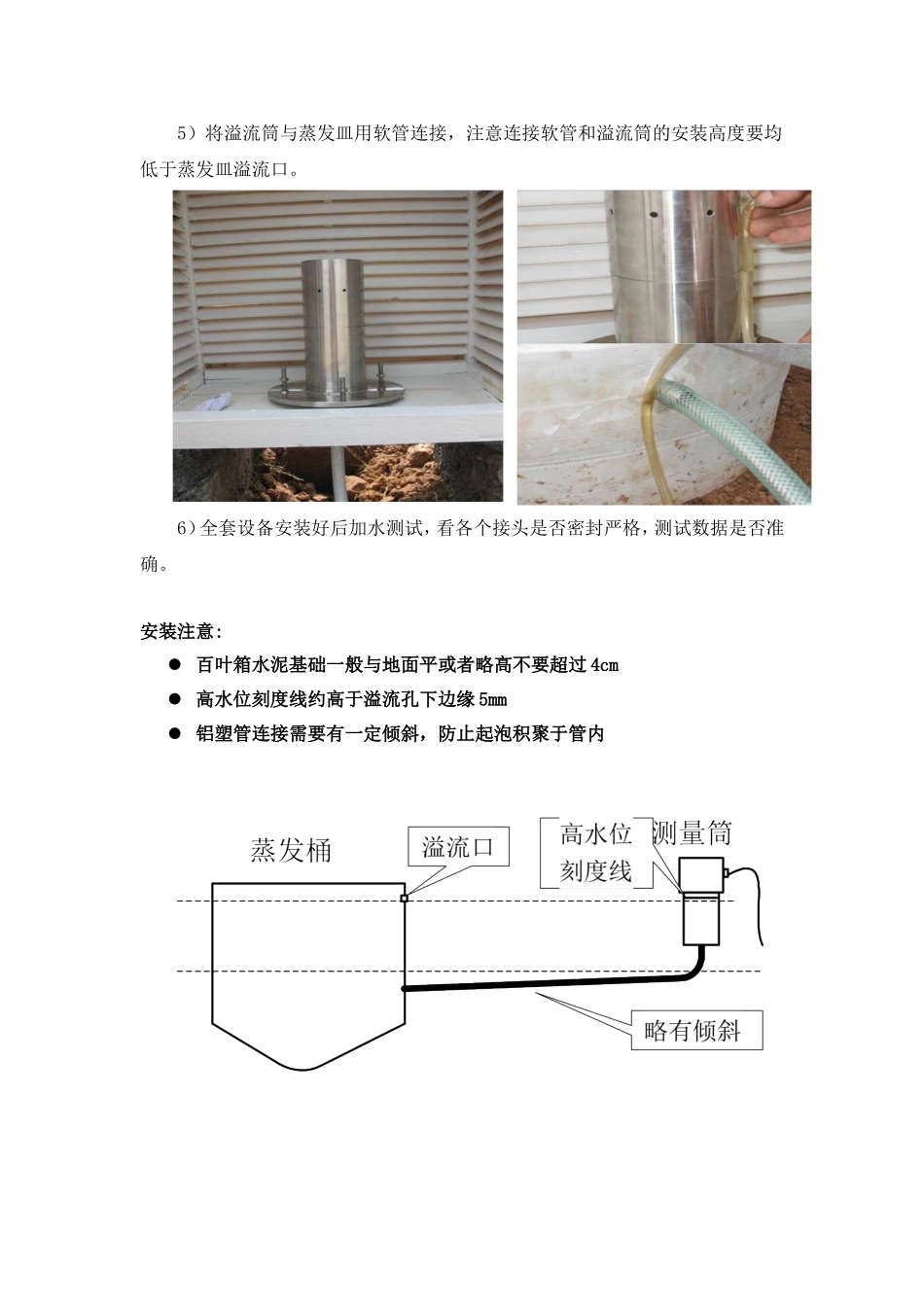

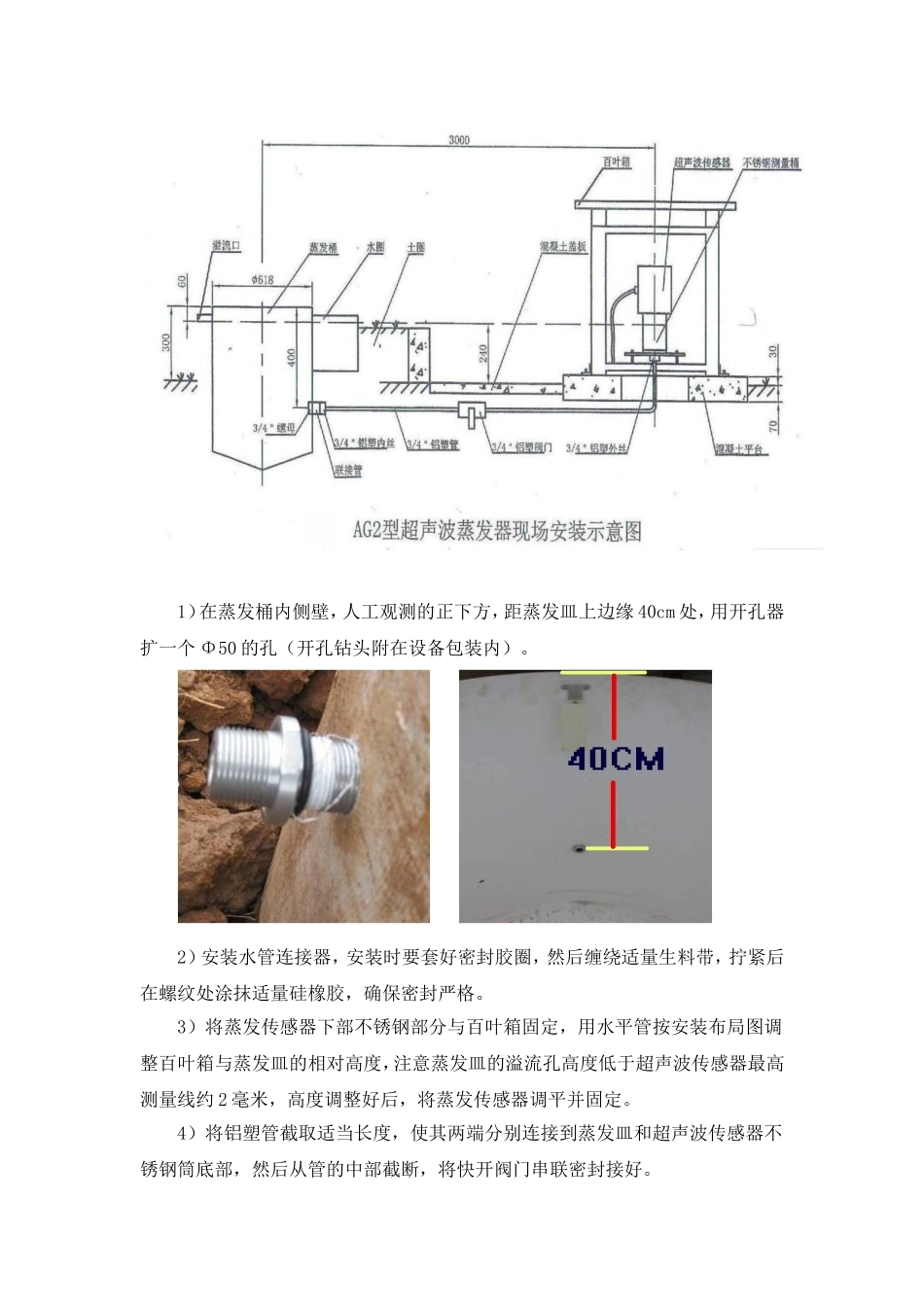

蒸发传感器安装维护及常见问题一、蒸发传感器工作原理AG1.0型超声波蒸发传感器用来测量水位和蒸发量。可用于室内和野外观测，由超声波蒸发器和支架两部分组成。超声波蒸发传感器根据超声波测距原理，选用高精度超声波探头，对标准蒸发皿内水面高度变化进行检测，转换成电信号输出。并且配置了PT-100温度校正部分，以保证在使用温度范围内的测量精度。输出信号类型：电流信号4-20mA，对应蒸发水位时100-0mm。高水位刻度(水位100mm)输出：4mA低水位刻度（水位0mm）输出：20mA二、蒸发传感器的安装在设备安装开始前，先按照下图检查场地基础布局、各安装部件基础尺寸要求是否已达到施工标准，对不合格部分先进行必要调整，待达到施工要求后按下面步骤开始安装。1）在蒸发桶内侧壁，人工观测的正下方，距蒸发皿上边缘40cm处，用开孔器扩一个Φ50的孔（开孔钻头附在设备包装内）。2）安装水管连接器，安装时要套好密封胶圈，然后缠绕适量生料带，拧紧后在螺纹处涂抹适量硅橡胶，确保密封严格。3）将蒸发传感器下部不锈钢部分与百叶箱固定，用水平管按安装布局图调整百叶箱与蒸发皿的相对高度，注意蒸发皿的溢流孔高度低于超声波传感器最高测量线约2毫米，高度调整好后，将蒸发传感器调平并固定。4）将铝塑管截取适当长度，使其两端分别连接到蒸发皿和超声波传感器不锈钢筒底部，然后从管的中部截断，将快开阀门串联密封接好。5）将溢流筒与蒸发皿用软管连接，注意连接软管和溢流筒的安装高度要均低于蒸发皿溢流口。6）全套设备安装好后加水测试，看各个接头是否密封严格，测试数据是否准确。安装注意:百叶箱水泥基础一般与地面平或者略高不要超过4cm高水位刻度线约高于溢流孔下边缘5mm铝塑管连接需要有一定倾斜，防止起泡积聚于管内三、蒸发传感器的维护1.定期检查蒸发桶和管道是否有渗漏。2.冬季结冰期停止观测，将传感器取下，检查清洁并妥善保管，蒸发桶及管道内的水抽干，防止结冰涨破管道。3.水位太低，小于20mm建议加水；水位太高，且预报近期有大的降水过程，建议舀水。加水和舀水操作要使用维护命令：维护前DEVMODELE2加完水要用命令：维护后DEVMODELE0四、常见问题1.新型自动气象站蒸发数据显示异常，其它观测要素正常，请分析可能的原因有哪些？1）蒸发传感器损坏2）蒸发水位超过上限或低于下限3）蒸发信号线断4）主采集器设置将蒸发观测关闭或软件设置未开启蒸发观测项5）主采集器蒸发测量通道坏6）信号干扰7）冬季结冰，或有固态降水8）强降水导致溢出9）大风或沙尘暴2.进入冬季，蒸发仍然观测，蒸发量偏大可能的原因进入冬季，未冰封之前，气温逐渐降低，夜晚气温略低于0度，白天气温回升，这就导致夜晚蒸发桶内水结冰，冰密度小于水，导致液面上升，白天冰融化，液面回落，采集器计算出蒸发量。3.蒸发数据异常的一般检测方法首先通过命令从主采集器查看采样数据，采样数据是否正确，如果采样数据有，分钟数据无，可能是上位机软件或采集器设置问题，如果没有，需要对蒸发传感器进行检查。先查看传感器的供电是否正常（供电电压为10-15V），若正常，在查看传感器到采集器之间的线缆插头是否插好，将插头插好后，用万用表的电流表测量其信号输出端和信号地之间的电流；蒸发传感器输出的输出信号为电流输出，量程范围为0mm—100mm，当处于最高水位时端输出电流为4mA，当水位处于最低水位的时输出电流为20mA；输出电流和蒸发水位呈现出线性关系，依据测量值来判断传感器的好坏及精确度。另外如果传感器的不锈钢圆筒或管道内有异物或气泡，也会影响其测量精度获取主采集器实时采样数据命令及数据格式读取主采集器的实时观测数据，发送OBSAMPLEMAIN命令。则返回数据格式如下：17:56:04P:1001.2T0:-0.09U:20WD:320WS:0.9LE:12.34RAT:0.3VI:11211DOOR:1MBTEMP:27.7POWER:11.5主采集器实时数据格式序号要素格式单位注释1时间HH:MM:SS2气压P:1001.2hPa若传感器异常,用////表示3温度T0:-0.09摄氏度若传感器异常,用////表示4湿度U:20%若传感器异常,用////表示5风向WD:320度若传感器异常,用////表示6风速WS:0.9m/s若传感器异常,用////表示7蒸发水位LE:12.34mm若传感器异常,用////...
