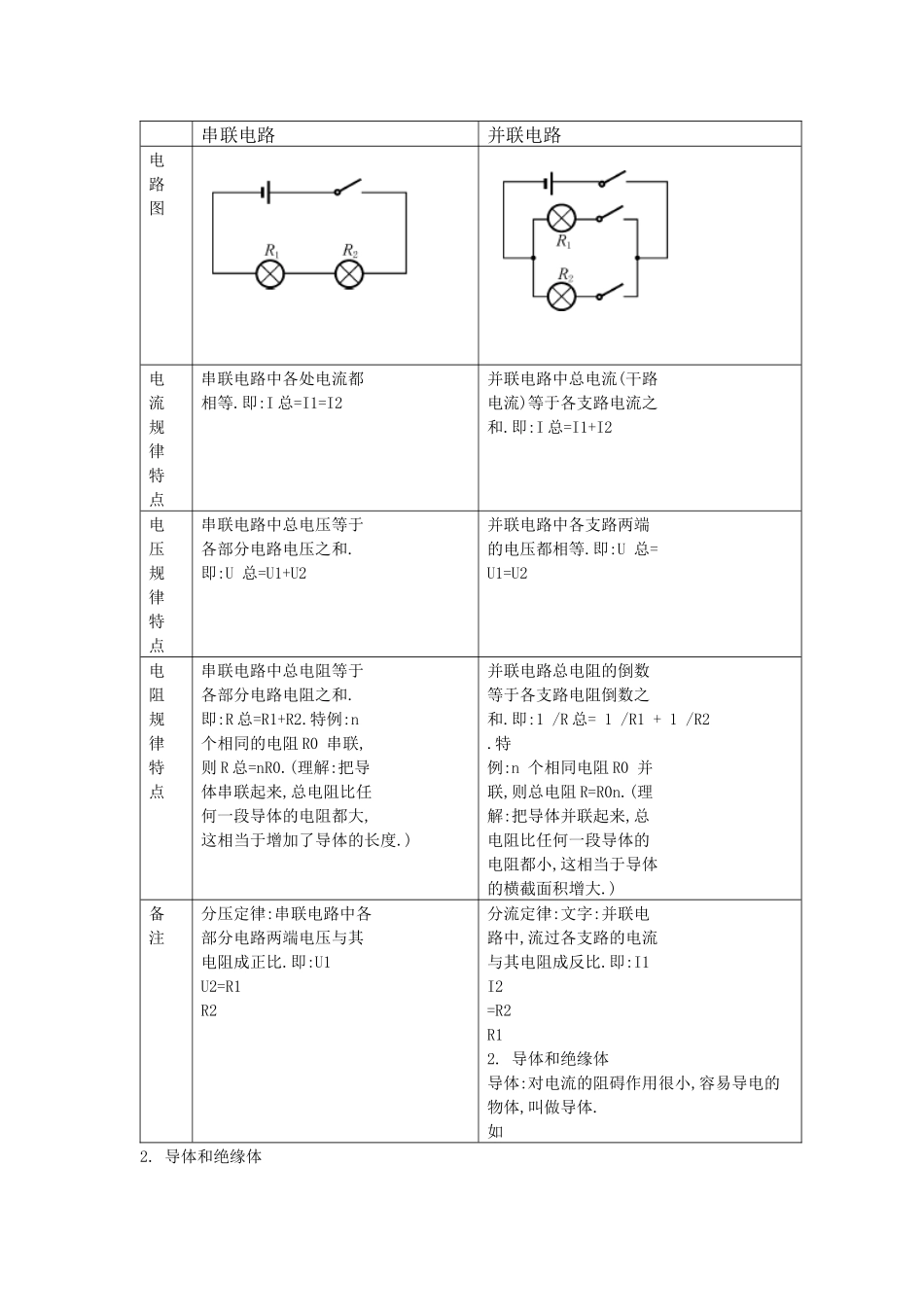

串联电路并联电路电路图电流规律特点串联电路中各处电流都相等.即:I总=I1=I2并联电路中总电流(干路电流)等于各支路电流之和.即:I总=I1+I2电压规律特点串联电路中总电压等于各部分电路电压之和.即:U总=U1+U2并联电路中各支路两端的电压都相等.即:U总=U1=U2电阻规律特点串联电路中总电阻等于各部分电路电阻之和.即:R总=R1+R2.特例:n个相同的电阻R0串联,则R总=nR0.(理解:把导体串联起来,总电阻比任何一段导体的电阻都大,这相当于增加了导体的长度.)并联电路总电阻的倒数等于各支路电阻倒数之和.即:1/R总=1/R1+1/R2.特例:n个相同电阻R0并联,则总电阻R=R0n.(理解:把导体并联起来,总电阻比任何一段导体的电阻都小,这相当于导体的横截面积增大.)备注分压定律:串联电路中各部分电路两端电压与其电阻成正比.即:U1U2=R1R2分流定律:文字:并联电路中,流过各支路的电流与其电阻成反比.即:I1I2=R2R12.导体和绝缘体导体:对电流的阻碍作用很小,容易导电的物体,叫做导体.如2.导体和绝缘体导体:对电流的阻碍作用很小,容易导电的物体,叫做导体.如各种金属、人体、大地、石墨、酸碱盐的水溶液等都是很好的导体.绝缘体:对电流的阻碍作用很大,不容易导电的物体叫做绝缘体.玻璃、橡胶、陶瓷、塑料等都是良好的绝缘体.导体和绝缘体之间没有绝对的界限,只是导电能力的强弱不同.有些绝缘体在一定的条件下也会成为导体,比如玻璃熔化后也可以导电.好的导体和绝缘体都是重要的电工材料.3.影响电阻的大小的因素导体电阻的大小跟导体的材料、长度、横截面积和导体的温度有关.电阻是表示导体对电流阻碍作用的一个物理量,它是导体本身的一种性质.一个导体,它的长度、横截面积、材料和温度确定时,它的电阻是一定的,不管这个导体是否连入电路,是否有电流通过,也不管它两端的电压是否改变,导体对电流的阻碍作用(即电阻)总是客观存在的.无电流通过时,这种阻碍作用仅仅是没有体现出来而已.4.串、并联电路的总电阻(1)两个电阻串联,其中一个电阻增大,总电阻增大;两个电阻并联,其中一个电阻增大,总电阻增大.正确的说法应是两个电阻不论是串联还是并联,其中一个电阻增大,总电阻都增大.两个电阻串联,由公式R=R1+R2易知总电阻增大;两个电阻并联,由公式R=R1R2R1+R2=R21+R2R1.当R1增大时,R2R1减小,分母减小,分数值R增大;同理当R2增大时,R也增大.(2)“几个电阻并联起来,总电阻比任何一个电阻都小”和“几个电阻并联,其中一个电阻增大,总电阻增大”.前者指电阻并联得越多,总电阻就越小;后者指并联起来的电阻,若其中一个电阻增大,总电阻增大.􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋􀪋
