经纬仪及使用(1)VIP免费

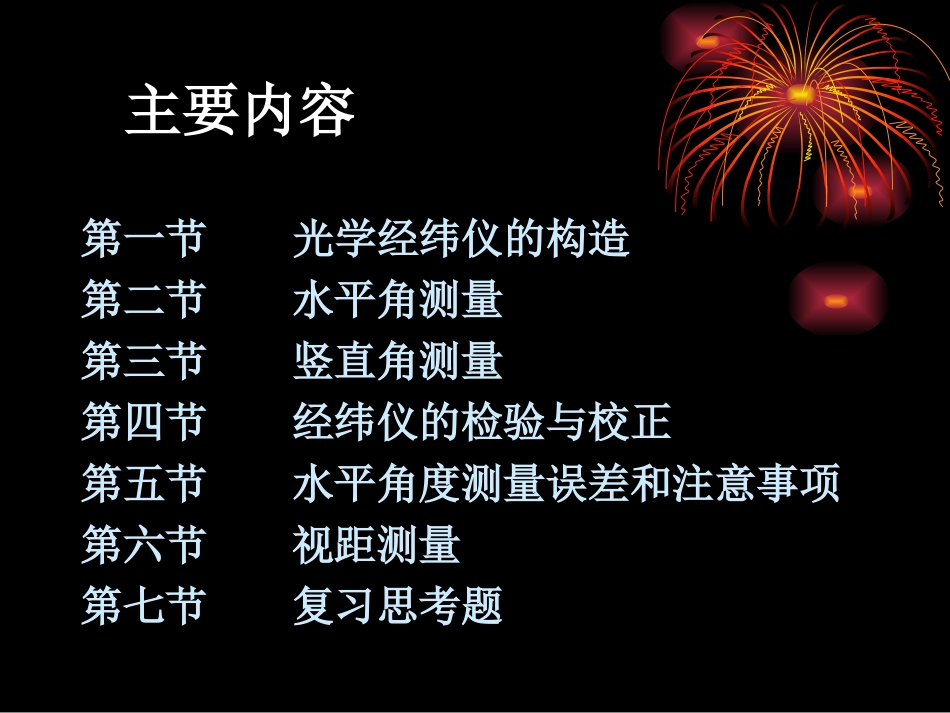

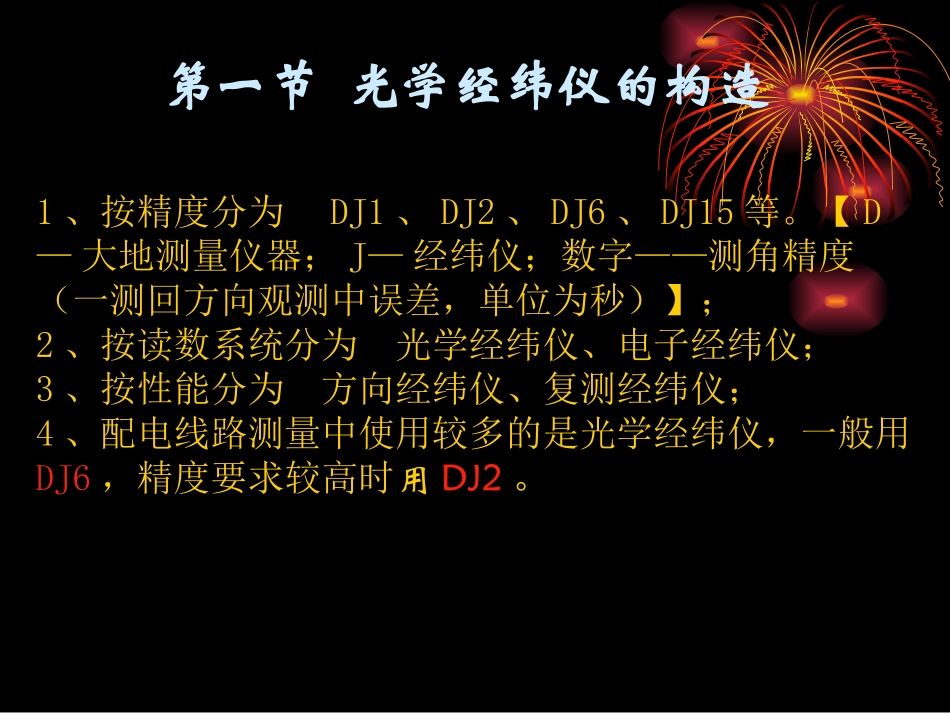

经纬仪及其使用主要内容第一节光学经纬仪的构造第二节水平角测量第三节竖直角测量第四节经纬仪的检验与校正第五节水平角度测量误差和注意事项第六节视距测量第七节复习思考题1、按精度分为DJ1、DJ2、DJ6、DJ15等。【D—大地测量仪器；J—经纬仪；数字——测角精度（一测回方向观测中误差，单位为秒）】；2、按读数系统分为光学经纬仪、电子经纬仪；3、按性能分为方向经纬仪、复测经纬仪；4、配电线路测量中使用较多的是光学经纬仪，一般用DJ6，精度要求较高时用DJ2。第一节光学经纬仪的构造一DJ6光学经纬仪的构造DJ6光学经纬仪包括基座、度盘、照准部三大部分。垂直制动水平微动读数目镜水平度盘转换轮垂直微动光学对点器补偿器转换钮望远镜圆水准器（一）照准部主要由望远镜、支架、竖直轴、水平轴、竖直制动微动螺旋、水平制动微动螺旋、读数设备、水准器和光学对点器等组成。⑴望远镜—用于瞄准目标；⑵圆水准器—用于粗略整平仪器；⑶管水准器—用于精确整平仪器；⑷光学对点器—用于使度盘中心和测点在同一铅垂线上；⑸读数装置—用于读数；（二）基座由轴座、脚螺旋、底板、三角压板等组成；用于连接和整平。（三）度盘1、包括水平度盘和竖直度盘，由光学玻璃制成。2、注记：0~360˚˚3、分划：20＇、30＇、1˚三种注：①水平度盘顺时针注记，与竖轴不固定，不随望远镜转动；②水平度盘有复测钮或变换钮，用作改变观测方向的角度值；③竖直度盘顺时针注记或逆时针注记，与望远镜固定，随望远镜一起转动。（四）测钎、标杆和觇牌测钎、标杆和觇牌均为经纬仪瞄准目标时所使用的照准工具。⑴测钎：适用与距测站较近的目标。⑵标杆：适用与距测站较远的目标。⑶觇牌：固定在三脚架上使用，远近皆可适用；一般为红白或黑白相间且常与棱镜结合，用于电子经纬仪或全站仪。⑷有时也可悬挂垂球用垂球线作为瞄准标志。读数装置及读数方法⑴读数装置由棱镜、透镜、读数显微镜组成；⑵用于读取度盘读数。二、DJ6级光学经纬仪的读数方法读数方法分测微尺和测微器两种方法。测微尺测微器水平读数：21506˚＇48"竖直读数：7852˚＇00"竖直读数：9217˚＇30"水平读数：转动测微轮重合读数在读数显微镜内，可以看到水平度盘和竖直度盘的分划以及相应的分微尺像，如图3-2所示。度盘最小分划值为1°，分微尺上把度盘为1°的弧长分为60格，所以分微尺上最小分划值为1′，每10′作一注记，可估读至0.1′。（一）分微尺测微器及其读数法（二）单平板玻璃测微器的读数方法如图所示读数窗内可以看到测微盘（上）、竖直度盘（中）和水平度盘（下）的分划像。度盘凡整度注记，每度分两格，最小分划值为30′；测微盘把度盘上30′弧长分为30大格，一大格为1′，每5′一注记，每一大格又分三小格，每小格20″，不足20″的部分可估读，一般可估读到四分之一格，即5″。经纬仪的使用包括对中、整平、瞄准和读数四项基本操作。㈠、对中、整平1、目的：①使测点中心与仪器竖轴中心在同一铅垂线上；②使水平度盘处于水平位置。2、方法：有垂球对中和光学对点器对中两种，由于垂球对中精度较低，且使用不便，工程测量中一般采用光学对点器对中。三经纬仪的使用3、光学对点器对中及整平的步骤：①安置仪器：高度适中，使测点在视场内；②强制对中：调节脚螺旋，使光学对点器中心与测点重合；③粗略整平：调节三脚架，使圆水准气泡居中；④精确整平：调节脚螺旋，使长水准气泡居中；⑤精确对中：移动基座，精确对中（只能前后、左右移动，不能旋转）；⑥重复④、⑤两步，直到完全对中、整平。㈡、调焦与瞄准1目的：视准轴对准观测目标的中心。2方法：①调节目镜调焦螺旋，使十字丝清晰；②利用粗瞄器，粗略瞄准目标，固定制动螺旋；③调节物镜调焦螺旋使目标成像清晰，注意消除视差；④调节制动、微动螺旋，精确瞄准。测水平角用双丝夹粗目标测竖直角用横丝切目标顶部㈢、读数方法：①打开反光镜，使读数窗光线均匀；②调焦使读数窗分划清晰（注意消除视差）；③按不同的测微器直接读取水平、竖直度盘读数（度、分、秒，秒为估读且为6的倍数）。水平角：21506˚＇48"竖直角：7852˚＇00"Ⅰ.角度测量包括水平角测量...
