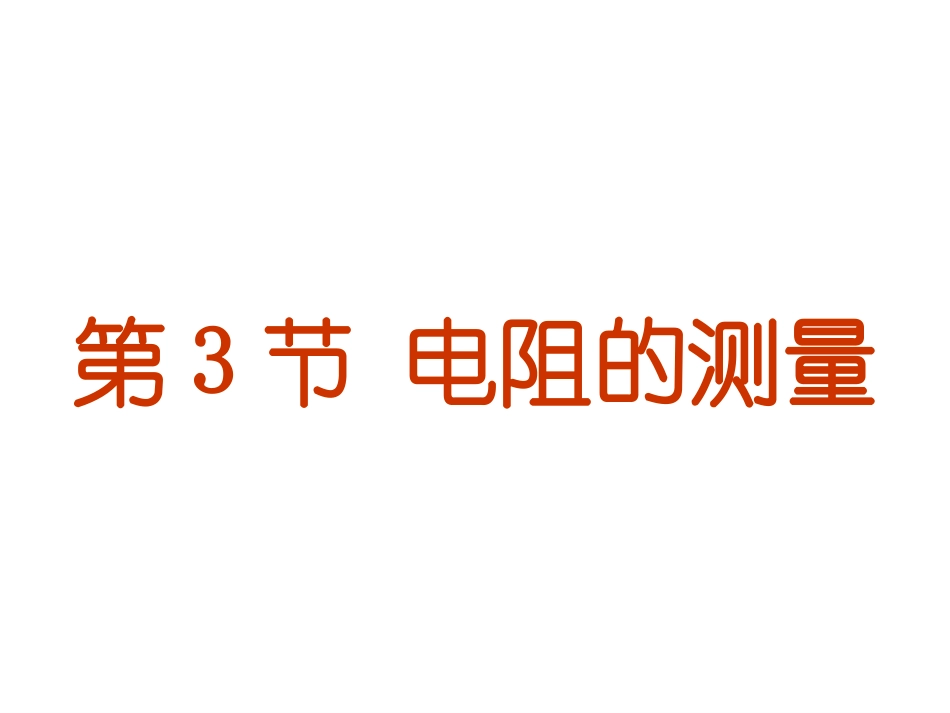

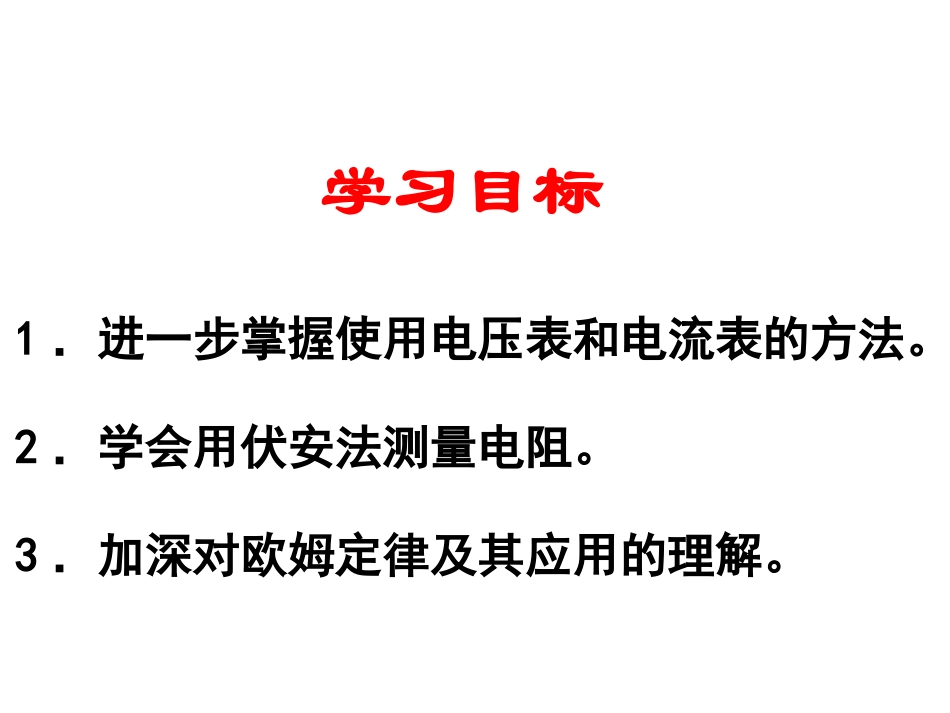

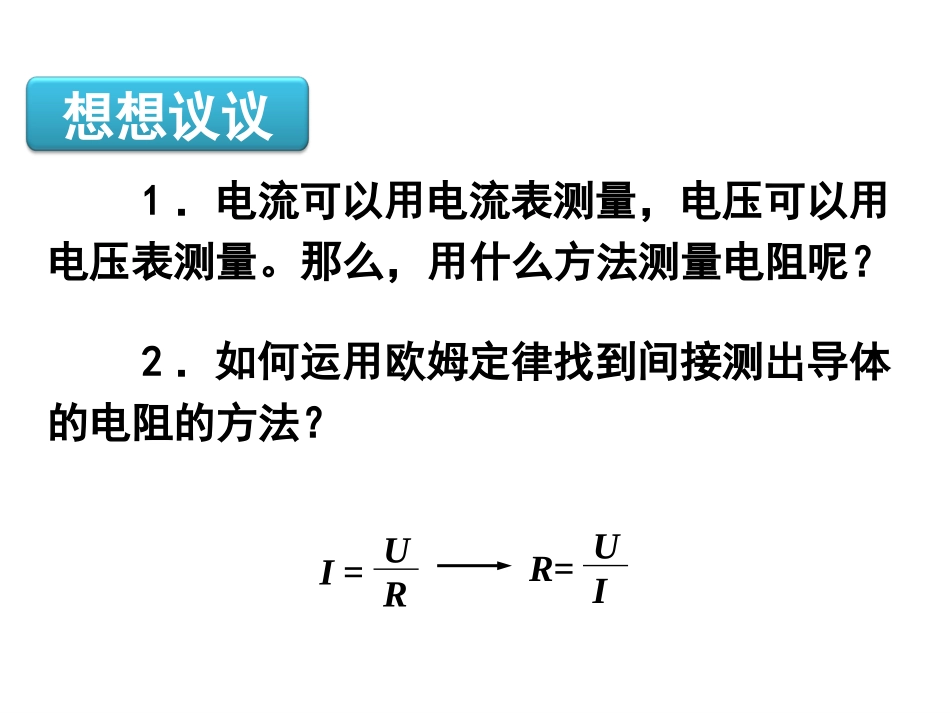

第3节电阻的测量学习目标1．进一步掌握使用电压表和电流表的方法。2．学会用伏安法测量电阻。3．加深对欧姆定律及其应用的理解。1．电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？2．如何运用欧姆定律找到间接测出导体的电阻的方法？想想议议I=URR=UI用电压表、电流表间接测电阻电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。一、伏安法测电阻一、伏安法测电阻实验目的实验原理实验器材R=UIAVRR'S电路图实物图实验电路图和实物图1．调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端；2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；3．根据公式计算出R的值，并记录在表格中。4．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R的值。实验步骤R=UI测量次数电压U/V电流I/A电阻R/Ω123实验记录表格1．将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。2．多测几组数据，根据实验数据分别计算出小灯泡的电阻，3．比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？4．如果出现的情况和测量定值电阻时不同，你如何解释？与同学交流一下。想想做做实物图电路图AVLRS实验电路图和实物图例1小英按图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为A，电阻R的阻值为Ω。0.45二、例题分析二、例题分析解析：当灯两端电压越大，灯丝电阻越大。原因：当灯两端电压越大，灯丝温度升高。例2某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。电压U/V123电流I/A0.220.300.34电阻R/Ω4.556.678.82二、例题分析二、例题分析例3在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是()A．电流表烧坏，电压表示数为0B．小灯泡烧坏C．电流表示数为0，电压表示数为电源电压值D．电流表示数为0，电压表示数为0C二、例题分析二、例题分析VALRS1．小东同学做“测量小灯泡电阻”的实验：（1）请完成如图实验电路的连接；（2）小东正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是Ω。练一练5abcdVA2．小东同学做测量灯泡电阻实验，连接电路后闭合开关，发现灯不亮，电流表无示数，电压表示数为电源电压。则故障原因可能有几种？请写出三种灯泡不亮的原因。（1）电压表串联在电路中了；（2）小灯泡断路；（3）连接小灯泡两端的导线或接线柱断路。练一练（1）在连线的过程中，开关应该处于_______状态，滑动变阻器的滑片P应先移到____（填“A”或“B”）端，使它的电阻值______。3.在如图所示的测小灯泡电阻R的实验中：（2）闭合开关后，当滑片向左移动时，电流表读数______、电压表读数________（填“变大”、“变小”或“不变”）。断开B最大变大变大（3）当滑片移到某一位置时，电流表、电压表的示数如图所示，则电压表读为_______伏，电流表读数是_______安，由公式_______可算得待测小灯泡的电阻为_______欧。—V3－15－A0.6－32.410R=U/I0.24作业：完成《知识与能力训练》《课时练习案》第三节《电阻的测量》。
