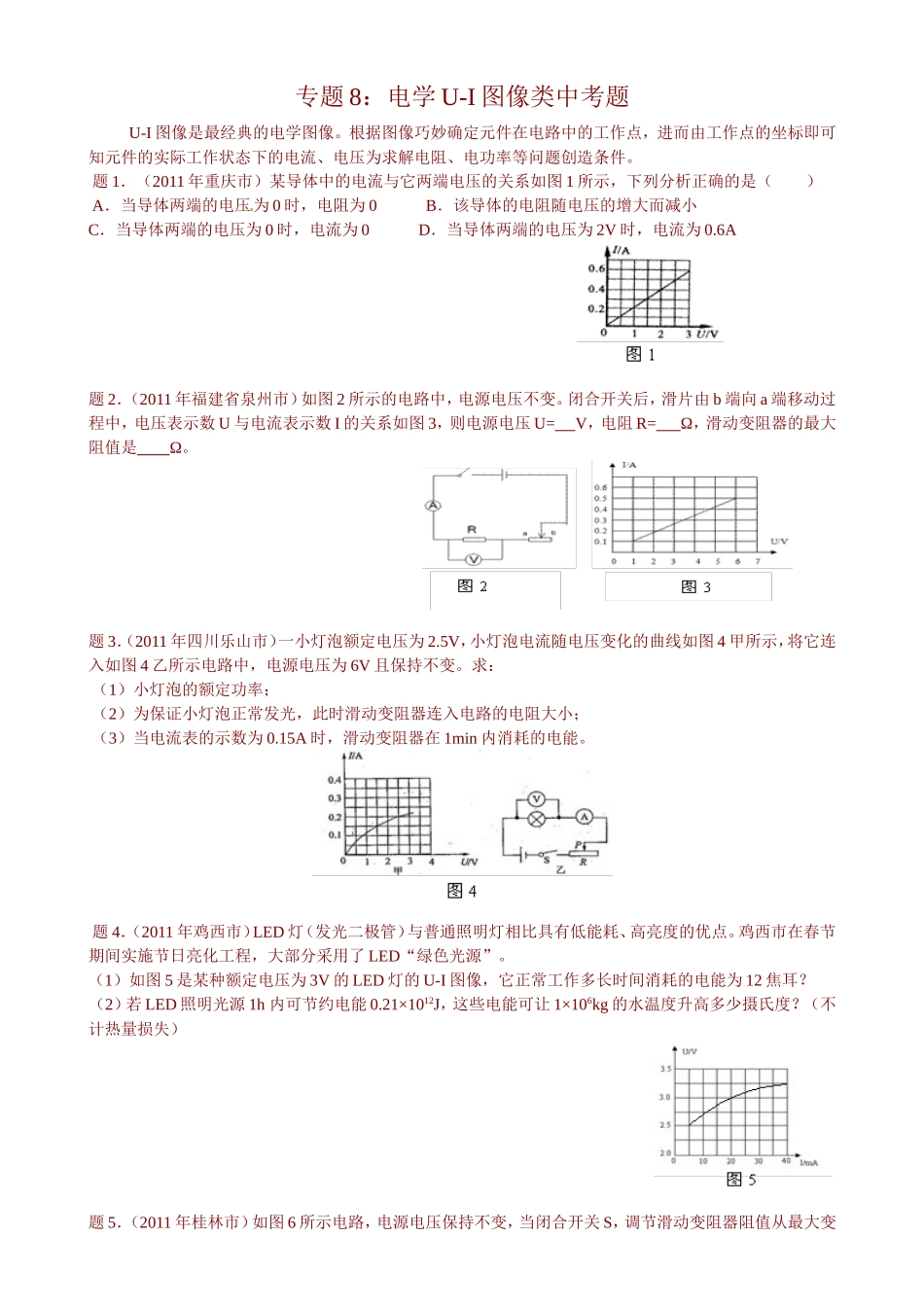

专题8：电学U-I图像类中考题U-I图像是最经典的电学图像。根据图像巧妙确定元件在电路中的工作点，进而由工作点的坐标即可知元件的实际工作状态下的电流、电压为求解电阻、电功率等问题创造条件。题1．（2011年重庆市）某导体中的电流与它两端电压的关系如图1所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2V时，电流为0.6A题2．（2011年福建省泉州市）如图2所示的电路中，电源电压不变。闭合开关后，滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图3，则电源电压U=V，电阻R=Ω，滑动变阻器的最大阻值是Ω。题3．（2011年四川乐山市）一小灯泡额定电压为2.5V，小灯泡电流随电压变化的曲线如图4甲所示，将它连入如图4乙所示电路中，电源电压为6V且保持不变。求：（1）小灯泡的额定功率；（2）为保证小灯泡正常发光，此时滑动变阻器连入电路的电阻大小；（3）当电流表的示数为0.15A时，滑动变阻器在1min内消耗的电能。题4．（2011年鸡西市）LED灯（发光二极管）与普通照明灯相比具有低能耗、高亮度的优点。鸡西市在春节期间实施节日亮化工程，大部分采用了LED“绿色光源”。（1）如图5是某种额定电压为3V的LED灯的U-I图像，它正常工作多长时间消耗的电能为12焦耳？（2）若LED照明光源1h内可节约电能0.21×1012J，这些电能可让1×106kg的水温度升高多少摄氏度？（不计热量损失）题5．（2011年桂林市）如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变P3150.63+U/VI/A012340.10.20.30.4化到最小，两个电阻的“U-I”关系图像如图7所示。则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A题6、额定电压为2.5V的小灯泡连入如图甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10Ω。闭合开关S，滑片从b端向a端滑动，直到小灯泡正常发光，得到如图乙所示的I—U图象。求：(1)小灯泡的额定功率。(2)滑片在b端时小灯泡的电阻。(3)电源电压。题7、如图（左）电路所示，电源电压为9V且保持不变，小灯炮标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图（右）．求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？题8、小明做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。实物电路如图15所示。（1）小明连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数则故障的原因可能是（写出一种即可）。（2）小明排除故障后闭合开关，通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了甲电子元件图16所示的U－I图象。根据U－I图象提供的信息，可计算出小灯泡的额定功率是W。（3）之后小明又仔细分析实验数据，算出小灯泡在几个状态下的电阻值，发现各次算出的结果都有一定差异，你认为产生这种差异的主要原因是。题9、图10是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是A．甲的阻值是乙阻值的两倍B．通过乙的电流是甲的电流的两倍C．乙两端的电压是甲两端电压的两倍D．甲的电功率是乙的电功率的两倍题10、如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是A．电子元件工作时，电阻保持不变B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6WC．当P在中点时，电子元件与滑动变阻器的电压之比为1:1D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω~70Ω题11、标有“6V3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接...
