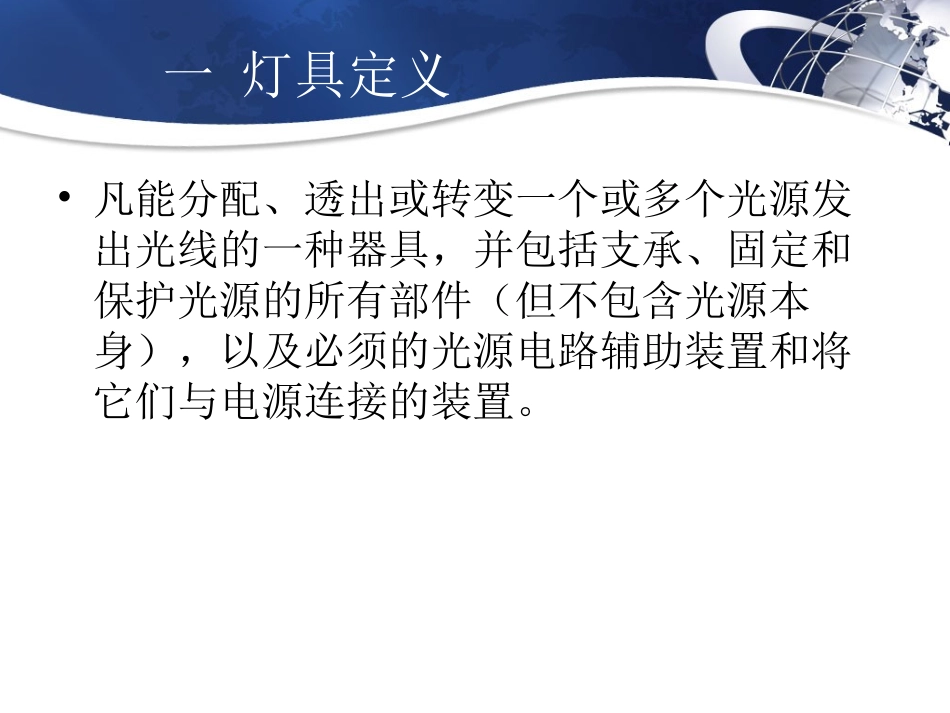

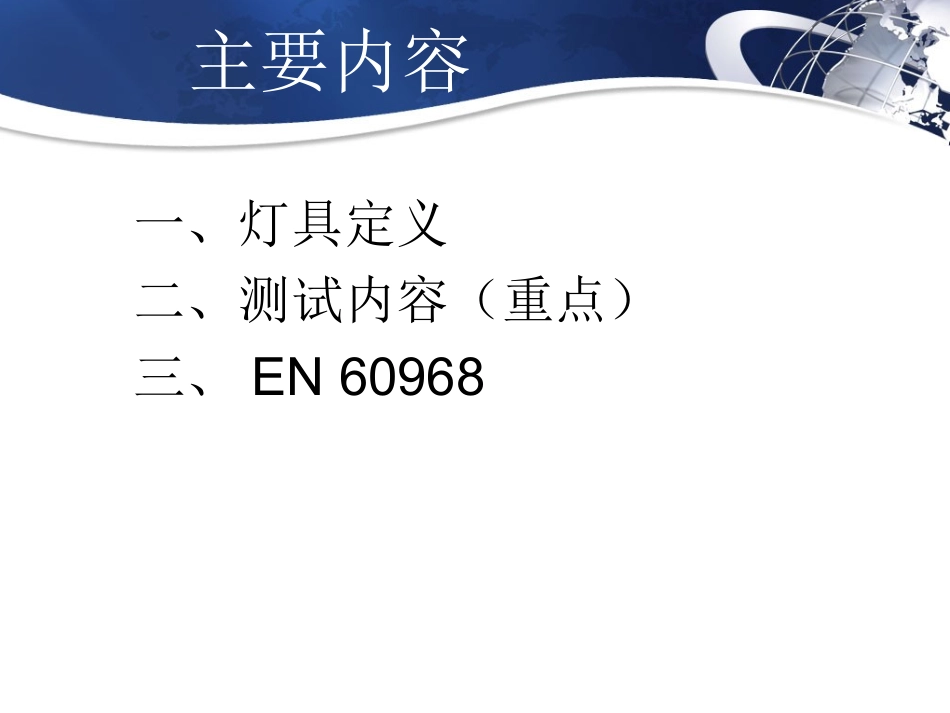

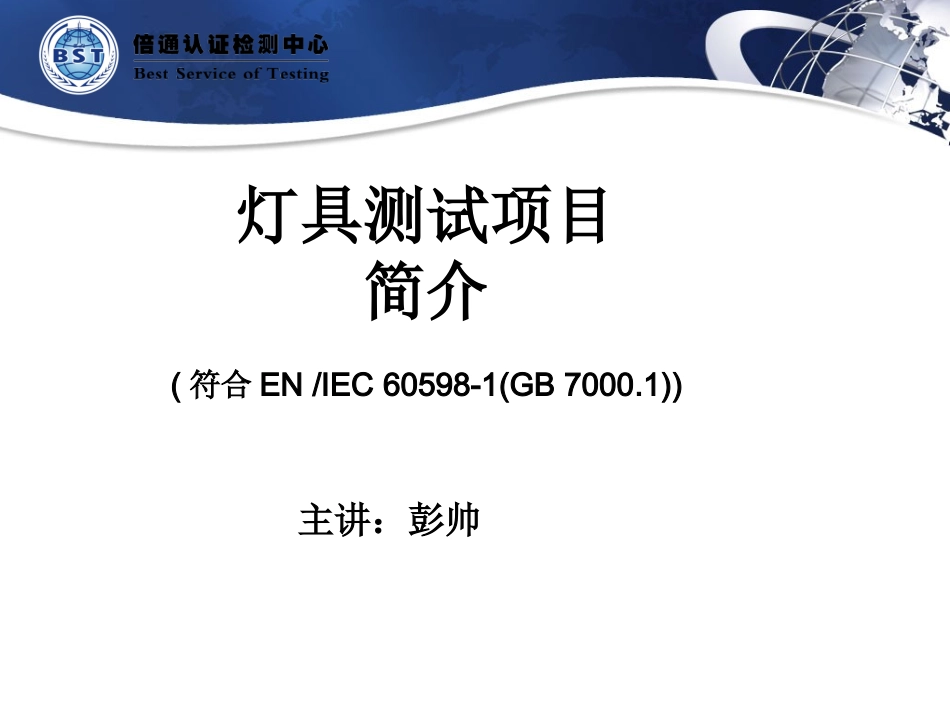

主讲：彭帅灯具测试项目简介(符合EN/IEC60598-1(GB7000.1))主要内容一、灯具定义二、测试内容（重点）三、EN60968一灯具定义•凡能分配、透出或转变一个或多个光源发出光线的一种器具，并包括支承、固定和保护光源的所有部件（但不包含光源本身），以及必须的光源电路辅助装置和将它们与电源连接的装置。一定义一.定义:普通灯(IP20)、基本绝缘、附加绝缘、双重绝缘、加强绝缘。Class0,I,II,III类灯具，普通可燃材料(燃点200C)。二.分类：1.按防触电保护分：Class0,I,II,III2.按防尘、防水等级分：IP00-IP68(见下表0.1,0.2说明)3.按安装表面的材料分：根据灯具适宜于安装在普通可燃材料表面，还是主要适合于安装在非可燃材料表面使用分类。4.按灯具是正常使用还是恶劣条件下使用分类。二测试内容三.铭牌：1.必须出现在灯具上a.换灯泡要遵守的：额定功率、特殊灯泡、冷光源束、反射型灯泡、保护屏、带触发器时的警告语及自带防护罩灯泡。b.安装时要遵守的：生产厂家/销售商/商标；额定电压；II类或III类电器符号；型号；安装面；接线连接端子;可以互连的灯具可以相互连接的灯具的最大数目。c.安装后要遵守的：环境温度(除25C外)，IP值，照射面最小距离，恶劣条件下使用灯具符号。二测试内容2.其它信息：有关正确安装、使用和维护的详细说明应以安装时所在国家的可接受语言文字出现在灯具上或说明书中，包括：额定频率，工作温度(tw,tc,导线绝缘90C)；安装时空间上的要求；接线图；室内使用等;外部软缆线或软线的连接方式(方式X,Y,Z)的说明以及其它特殊信息。3.铭牌测试：15s水布＋15s油布二测试内容防护等级第一位特征数字简短说明含义0无防护没有专门防护1防大于50mm的固体异物能防止直径大于50mm的固体异物进入壳内能防止人体的某一大面积部分(如手)偶然或意外地触及壳内带电部分或运动部件，不能防止有意识的接近2防大于12mm的固体异物能防止直径大于12mm长度不大于80mm的固体异物进入壳内能防止手指触及壳内带电部分或运动部件3防大于2.5mm的固体异物能防止直径大于2.5mm的固体异物进入壳内能防止厚度(或直径)大于2.5mm的工具、金属＋线等触及壳内带电部分或运动部件4防大于1mm的固体异物能防止直径大于1mm的固体异物进入壳内能防止厚度(或直径)大于1mm的工具、金属线等触及壳内带电部分或运动部件5防尘不能完全防止尘埃进入，但进入量不能达到妨碍设备正常运转的程度6尘密无尘埃进入表0.1第一位特征数字所代表的防护等级二、测试内容防护等级第二位特征数字简短说明含义0无防护没有专门防护1防滴滴水(垂直滴水)无有害影响215防滴当外壳从正常位置倾斜在15以内时，垂直滴水无有害影响3防淋水与垂直成60范围以内的淋水无有害影响(80kN/m2)4防溅水任何方向溅水无有害影响(80kN/m2)5防喷水任何方向喷水无有害影响(15min30kN/m2)6防强喷猛烈海浪或强烈喷水时，进入外壳水量不致达到有害程度(15min100L/min100kN/m2)7水密浸入规定压力的水中经规定时间后进入外壳水量不致达到有害程度(30分钟,1m深)8防潜水影响能按制造厂规定的条件长期潜水(30分钟,深度为额定压力的1.3倍)表0.2第二位特征数字所代表的防护等级二、测试内容四.结构要求1.可换部件应有足够空间，使操作没有困难并保证不影响安全。2.布线附近不应有锐角、锐边、毛刺及类似会损伤导线绝缘的结构，金属螺钉类不应凸出于走线途中3.灯座：通用型：认证过；特殊的，如灯串：可随机测试4.接线端子和供电连接系统1)接线端子需认证或随机测试2)除III类灯具和不可调节的固定式安装灯具外，应考虑防止一旦电线或螺钉松开，可触及金属件变成带电体。(电源线或内部导线松开)二、测试内容防止办法：a.用抗拉器(线扣)固定电线在接线端子附近b.用带弹性的无螺纹接线端子c.在无振动影响情况下，焊锡前先钩牢d.可靠的缠绕在一起e.导线用绝缘胶带、套管等固定在一起f.PCB上，导线拉入稍大一点的孔后先弯曲而后焊锡g.导线用特殊工具，可靠地绕接在接线端子上h.导线用特殊工具压接i.其它办法，如：固定导线在接线端子座附近；绝缘衬垫，盒子等等二、测试内容3)电源接线端子散线问题4)电源线的连接端子，应适合螺钉、螺母、或等...
