机械制图 第5章VIP专享VIP免费

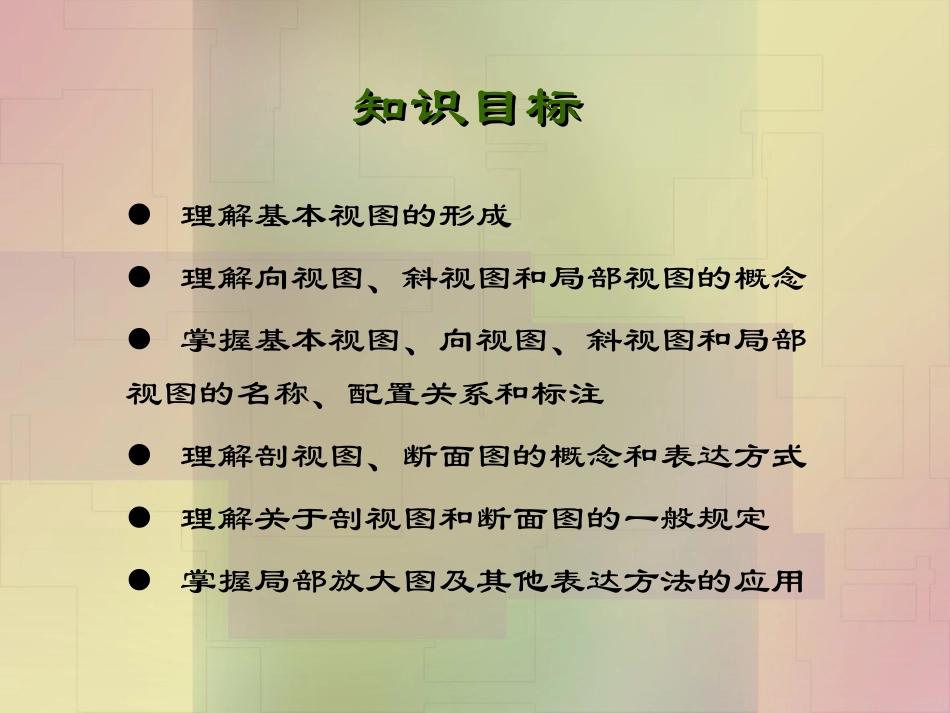

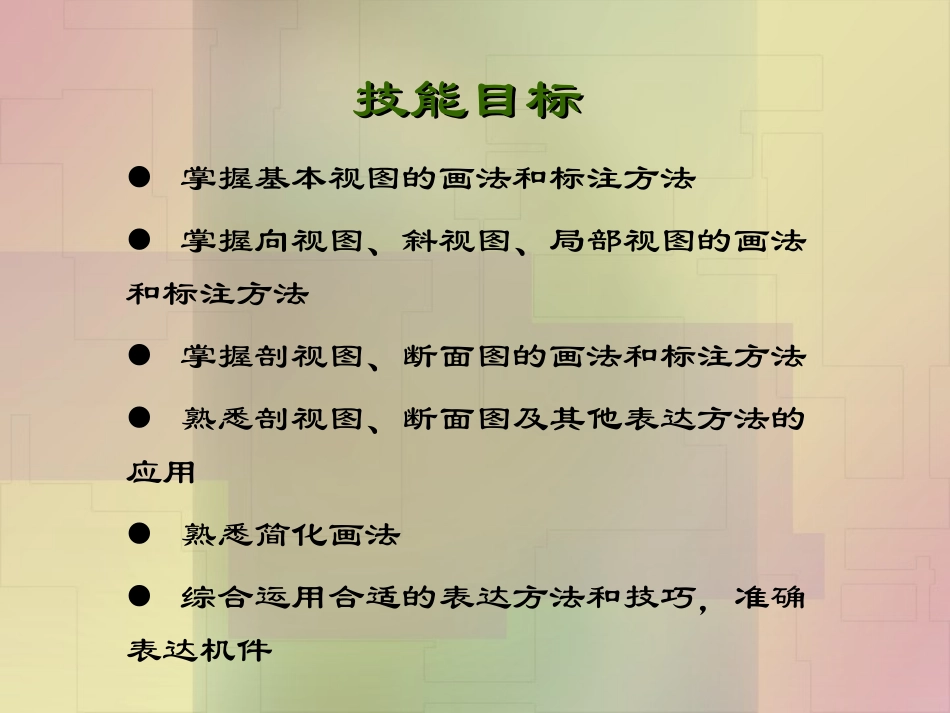

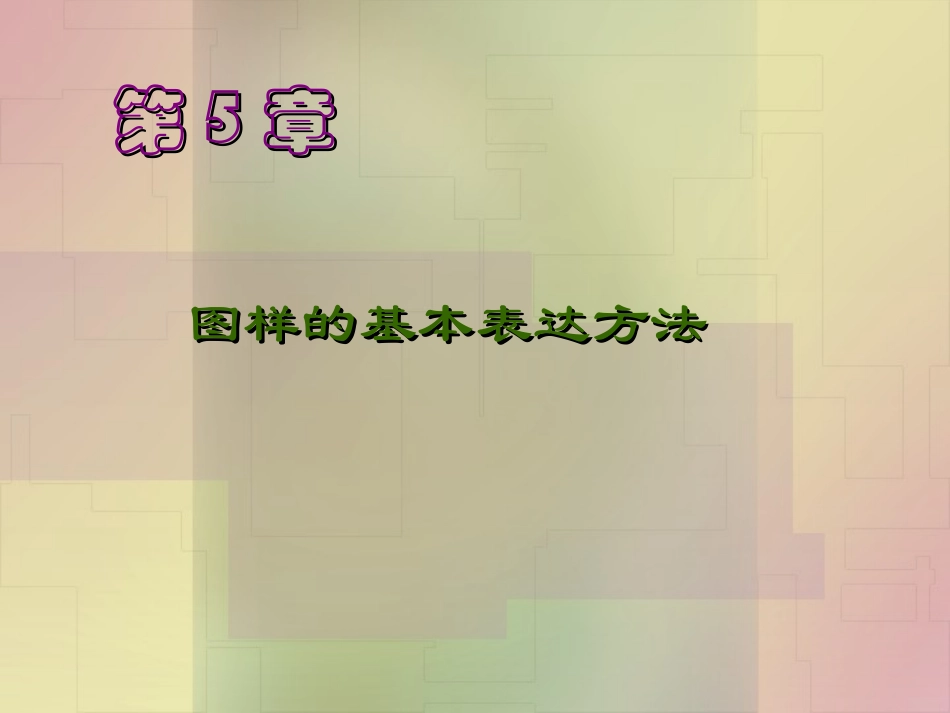

第第55章章图样的基本表达方法图样的基本表达方法知识目标知识目标理解基本视图的形成理解向视图、斜视图和局部视图的概念掌握基本视图、向视图、斜视图和局部视图的名称、配置关系和标注理解剖视图、断面图的概念和表达方式理解关于剖视图和断面图的一般规定掌握局部放大图及其他表达方法的应用技能目标技能目标掌握基本视图的画法和标注方法掌握向视图、斜视图、局部视图的画法和标注方法掌握剖视图、断面图的画法和标注方法熟悉剖视图、断面图及其他表达方法的应用熟悉简化画法综合运用合适的表达方法和技巧，准确表达机件5.15.1视图视图5.1.5.1.11基本视图基本视图国家标准规定常用的视图有基本视图、向视图、局部视图和斜视图四种。物体向基本投影面投射所得到的视图，称为基本视图。5.15.1视图视图5.1.5.1.11基本视图基本视图实际画图时，无须将六个视图都画出来，要根据机件的结构特点，选用合适数量的视图，一般优先选用主视图、俯视图和左视图。5.1.5.1.22向视图向视图向视图是一种可以自由配置的视图，在其上方用大写拉丁字母标出视图名称，比如“A”，并用同一个字母在相应视图附近指出投影方向。5.1.5.1.33局部视图局部视图把机件的某一部分向基本投影面投影所得到的视图称为局部视图。AA5.1.5.1.33局部视图局部视图一、局部视图的位置及标注配置二、局部视图的规定画法局部视图仅画出需要表达机件的局部结构，机件的其余部分不必画出，并用细波浪线表示其断裂边界。如果所表达的结构完整，图形的外轮廓线封闭，可省略波浪线。细波浪线5.1.5.1.44斜视图斜视图斜视图：把机件向不平行于基本投影面的平面投影所得到的视图如图所示：斜视图通常按向视图形式配置并标注：5.1.5.1.44斜视图斜视图在不引起误解的情况下，允许将斜视图旋转到正常位置，仍按向视图标注，并加注与视图旋转方向一致的旋转符号。旋转符号的画法斜视图仅表达了机件上的倾斜结构，其余部分不必画出，可在适当位置用波浪线或双折线断开即可。〓想一想〓〓想一想〓在图中所示的视图在图中所示的视图BB叫作什么视图？叫作什么视图？用来表达哪部分的结构？用来表达哪部分的结构？当机件内部结构比较复杂时，视图中就会出现较多虚线，给绘图、识读和标注尺寸都带来麻烦。为了清晰地表达机件的内部结构，国家标准规定了剖视图的画法。5.25.2剖视图剖视图一、剖视图的形成5.25.2剖视图剖视图5.2.5.2.11剖视图的形成、画法及标注剖视图的形成、画法及标注剖视图三视图二、剖视图的画法5.2.5.2.11剖视图的形成、画法及标注剖视图的形成、画法及标注（1）由于采用了剖切画法，移去了机件在剖切面之前的部分，原来不可见的结构变成了可见部分，原来的虚线变成了粗实线；（2）剖切面与机件的接触部分称为剖切区域，需画剖面符号；二、剖视图的画法5.2.5.2.11剖视图的形成、画法及标注剖视图的形成、画法及标注（3）剖切是假想的，实际机件仍是完整的，所以画其他视图时，仍需画完整视图；（4）剖切面后面的可见结构应全部画出，但其前面的结构则不必画出，如图所示；（5）尽量避免使用虚线表达不可见结构。液体线圈绕组元件砖型沙、填沙、粉末冶金、砂轮、陶瓷刀片、硬质合金刀片等木质胶合板（不分层数）非金属材料（已有规定剖面符号者除外）玻璃及其他透明材料金属材料（已有规定剖面符号者除外）剖面符号材料名称剖面符号材料名称三、剖面符号5.2.5.2.11剖视图的形成、画法及标注剖视图的形成、画法及标注（1）为了区分被剖到的机件材料，国家标准规定了各种材料类别的剖面符号，如表5.1所示。三、剖面符号5.2.5.2.11剖视图的形成、画法及标注剖视图的形成、画法及标注（2）同一零件不同视图的剖面符号画法在同一金属零件的零件图中，剖视图、断面图的剖面符号应画成间隔相等、方向相同且与水平面成45°平行线，剖面符号的间隔视剖切区域的大小确定。（3）不同倾斜角度的剖面符号画法三、剖面符号5.2.5.2.11剖视图的形成、画法及标注剖视图的形成、画法及标注当图形中的主要轮廓与水平线成45°时，可把剖面符号画成与水平面成30°或者60°的平行线，其倾斜方向仍与其他视图的剖面符...
