Chapter9CombinedSolidViews&DimensioningLiuWei,BeijingJiaotongUniversity1/63第九章CombinedSolidViewsandDimensioningChapter9CombinedSolidViews&DimensioningLiuWei,BeijingJiaotongUniversity2/63§9
1三视图的形成及其特点§9
2画组合体的视图§9
3读组合体的视图§9

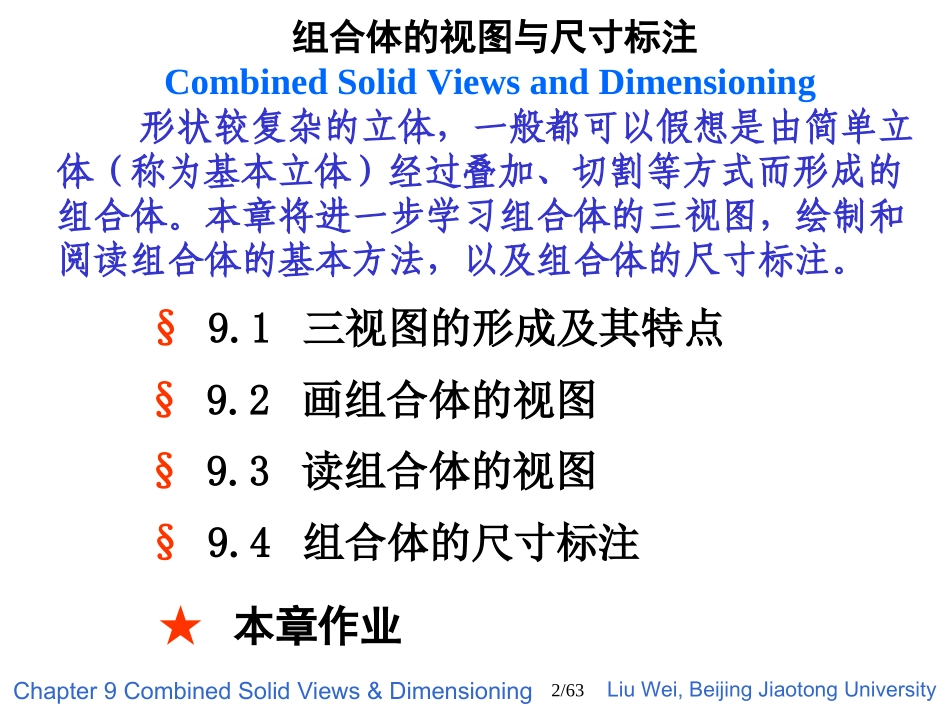

4组合体的尺寸标注组合体的视图与尺寸标注CombinedSolidViewsandDimensioning★本章作业形状较复杂的立体,一般都可以假想是由简单立体(称为基本立体)经过叠加、切割等方式而形成的组合体
本章将进一步学习组合体的三视图,绘制和阅读组合体的基本方法,以及组合体的尺寸标注

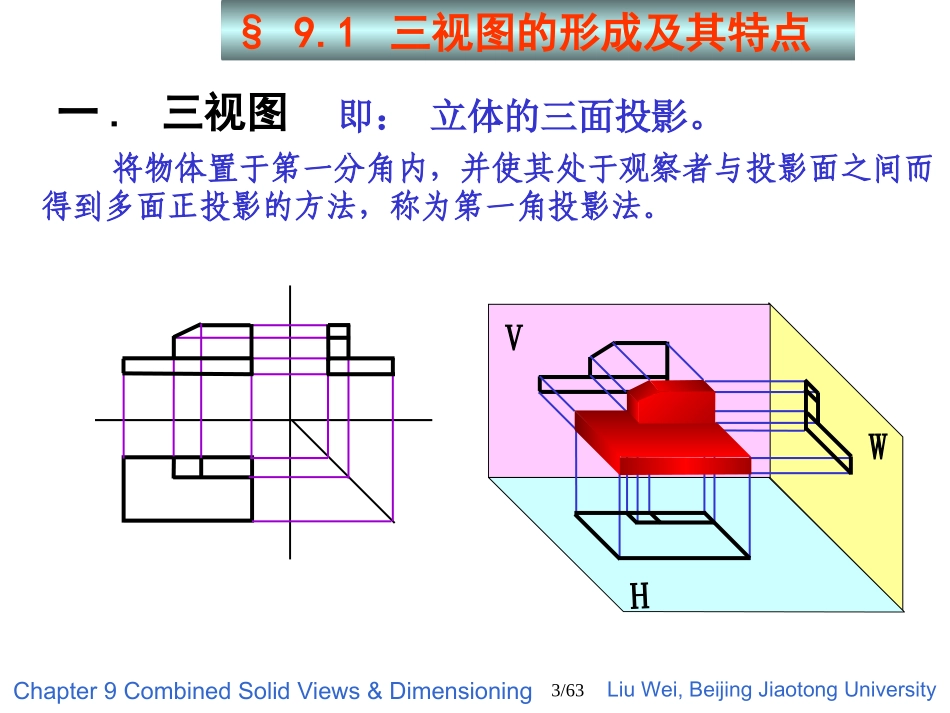

Chapter9CombinedSolidViews&DimensioningLiuWei,BeijingJiaotongUniversity3/63VWH一
1三视图的形成及其特点即:立体的三面投影
将物体置于第一分角内,并使其处于观察者与投影面之间而得到多面正投影的方法,称为第一角投影法
Chapter9CombinedSolidViews&DimensioningLiuWei,BeijingJiaotongUniversity4/63用正投影法绘制的立体投影图亦称为视图,是工程制图中的术语
术语主视图——立体的V面投影俯视图——立体的H面投影左视图——立体的W面投影三视图之间的对应关系就是三投影所反映的XYZ的坐标关系,在此约定X轴向表示长,Y轴向表示宽,Z轴向表示高
长高宽宽长对正高平齐宽相等存在实质是投影关系投影轴不必画出Chapter9CombinedSolidViews&DimensioningLiuWei,Beiji
