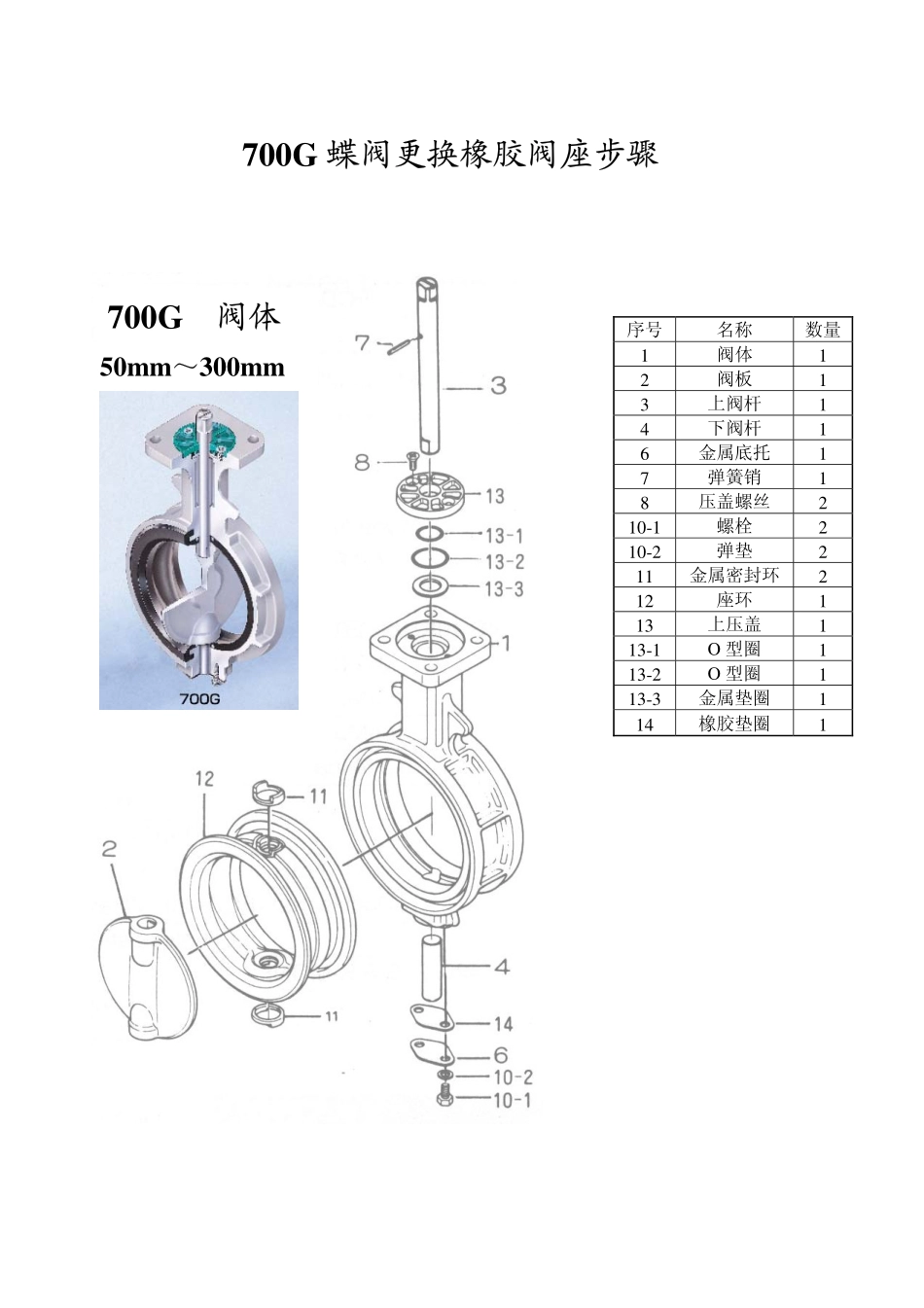

700G阀体50mm~300mm序号名称数量1阀体12阀板13上阀杆14下阀杆16金属底托17弹簧销18压盖螺丝210-1螺栓210-2弹垫211金属密封环212座环113上压盖113-1O型圈113-2O型圈113-3金属垫圈114橡胶垫圈1700G蝶阀更换橡胶阀座步骤顶盖螺丝上阀杆螺栓阀体上阀杆一.将阀门打开到完全开启状态,然后松开连接螺栓,移去执行器和连接件。用十字螺丝刀将阀体顶盖两个螺丝卸下。(图1)二.用台钳夹住上阀杆,紧握阀体,用力往外拉,将上阀杆拔离阀体。压盖上有两个O型圈,不要丢失了。(图2)弹垫四.刚将卸下的一个螺栓,拧进下阀杆的螺纹孔5-6圈,并用钳子夹住螺栓帽,用力往外拔,将下阀杆拔离阀体。(图4)三.用扳手卸下金属底托上的两个螺栓和弹垫,并取下金属底托和橡胶垫圈。(图3)连接螺栓台钳橡胶垫圈金属底托弹垫螺栓下阀杆螺栓图1图2图3图4五.用台钳夹住阀体,用手平推阀板,将阀板推离阀体。(图5)六.用一字改锥,将橡胶阀座一角撬开。(图6)七.左手用一字改锥撬着橡胶阀座,右手用力将橡胶阀座拔离阀体。(图7)八.在重新组装回去之前,建议每一个零件都应用中性洗涤剂或溶剂进行清洗,并检查是否存在损伤或缺陷(图8)。对有损伤的零件包括O型圈,弹簧销,橡胶垫圈等,都要进行更换。橡胶阀座阀板橡胶阀座阀体图5图6图7图8九.将清洗好的阀体用台钳固定住,然后在橡胶阀座上、下槽孔中各镶入1个金属密封环,然后将阀座往里挤,并确保阀座的下孔和阀体的下孔对正。(图9)(☆关键)十.用手将橡胶阀座挤压进阀体,并确保阀座被完全挤进阀体后,阀座上下的两个金属密封环完全镶在槽孔中。(图10)(☆关键)十一.在阀板的上、下孔边上抹一下硅油,然后将阀板平推进阀体。请注意阀板的朝向,带有方孔的应朝上,圆孔的朝下(图11)十二.用油脂润滑一下下阀杆,然后插入阀体下孔。请注意下阀杆的方向,带有螺纹孔的方向应朝外(图12)阀板下阀杆图11图12阀体金属密封环橡胶阀座图9图10十三.将橡胶垫圈、金属底托、弹垫和螺栓重新装回阀体。(图13)十四.将上阀杆插入阀体,并确保2个O型圈和金属垫圈没有丢失。可以借助“木槌”将上阀杆装回阀体,但请注意上阀杆的方向。阀杆顶部有“一”字槽,它和阀板方向是一致的。(图14)阀板上阀杆上压盖压盖螺丝阀体橡胶垫圈金属底托弹垫螺栓图13图14一字槽
