QJZ-400-1140W矿用隔爆兼本质安全型智能真空磁力起动器VIP免费

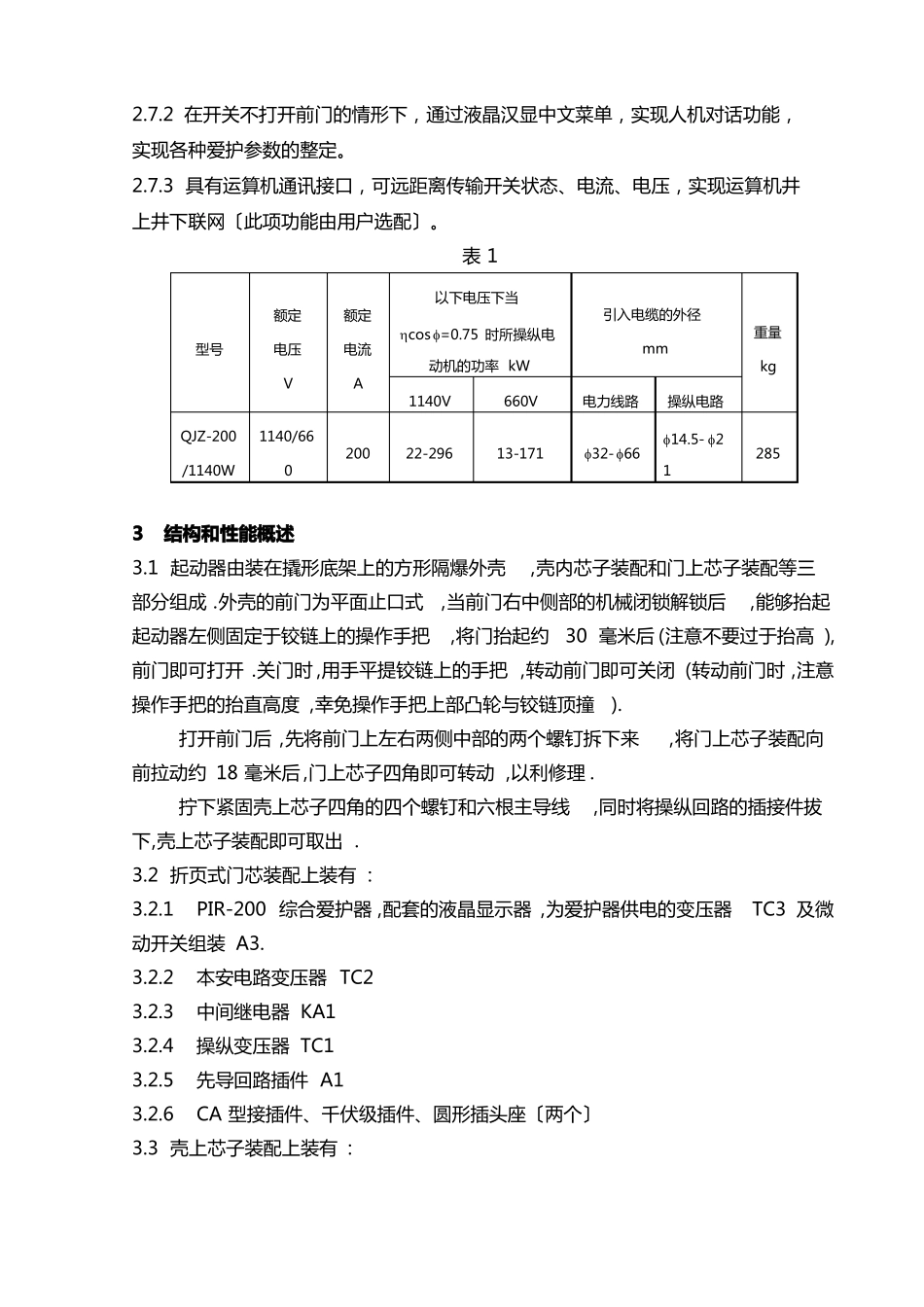

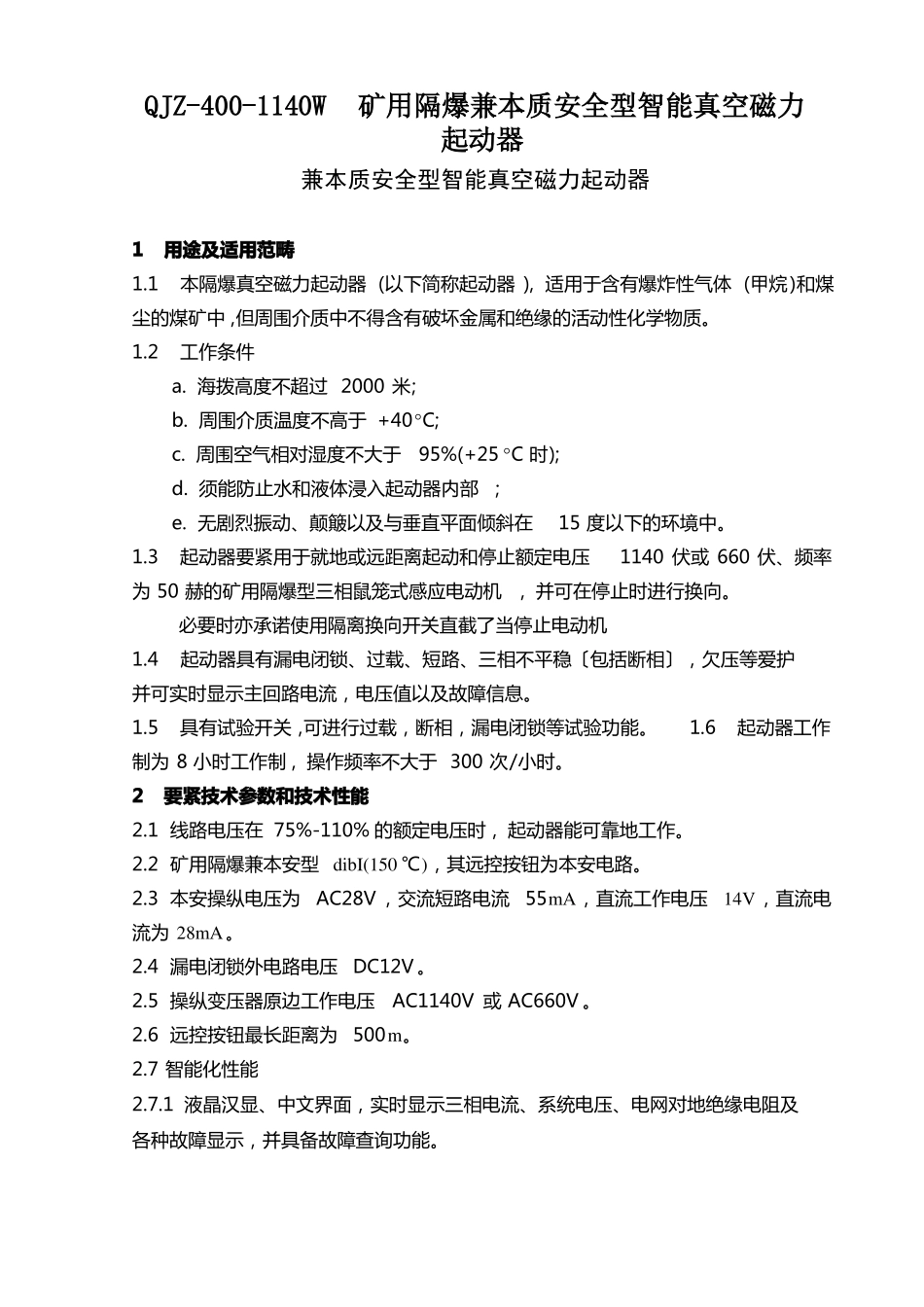

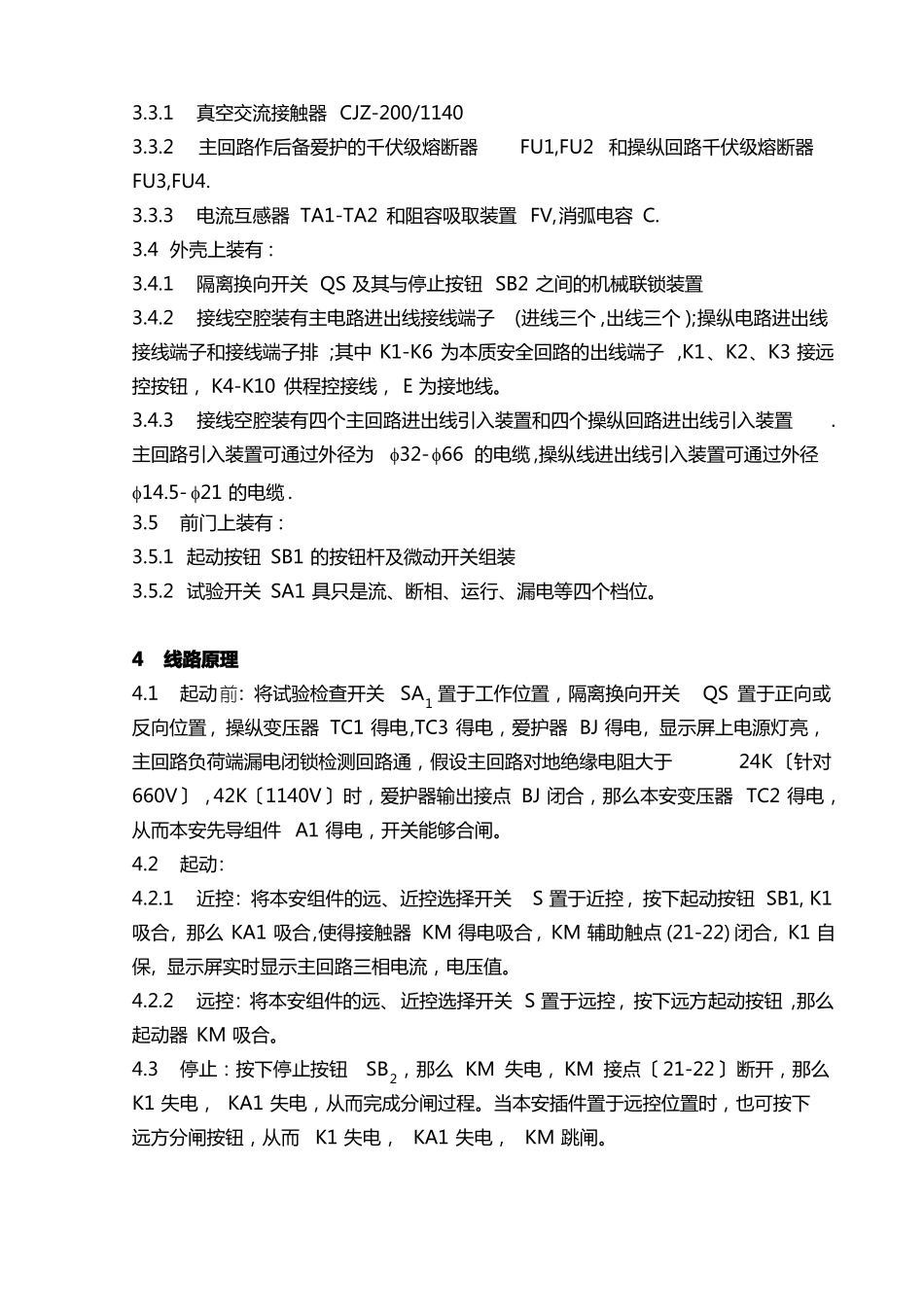

QJZ-400-1140W矿用隔爆兼本质安全型智能真空磁力起动器兼本质安全型智能真空磁力起动器1用途及适用范畴1.1本隔爆真空磁力起动器(以下简称起动器),适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。1.2工作条件a.海拨高度不超过2000米;b.周围介质温度不高于+40C;c.周围空气相对湿度不大于95%(+25C时);d.须能防止水和液体浸入起动器内部;e.无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。1.3起动器要紧用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机,并可在停止时进行换向。必要时亦承诺使用隔离换向开关直截了当停止电动机1.4起动器具有漏电闭锁、过载、短路、三相不平稳〔包括断相〕，欠压等爱护并可实时显示主回路电流，电压值以及故障信息。1.5具有试验开关,可进行过载，断相，漏电闭锁等试验功能。1.6起动器工作制为8小时工作制,操作频率不大于300次/小时。2要紧技术参数和技术性能2.1线路电压在75%-110%的额定电压时,起动器能可靠地工作。2.2矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。2.3本安操纵电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。2.4漏电闭锁外电路电压DC12V。2.5操纵变压器原边工作电压AC1140V或AC660V。2.6远控按钮最长距离为500m。2.7智能化性能2.7.1液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示，并具备故障查询功能。2.7.2在开关不打开前门的情形下，通过液晶汉显中文菜单，实现人机对话功能，实现各种爱护参数的整定。2.7.3具有运算机通讯接口，可远距离传输开关状态、电流、电压，实现运算机井上井下联网〔此项功能由用户选配〕。表1额定型号电压VQJZ-200/1140W1140/660额定电流A以下电压下当cos=0.75时所操纵电动机的功率kW1140V22-296660V13-171引入电缆的外径mm电力线路32-66操纵电路14.5-21285重量kg2003结构和性能概述3.1起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,能够抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后(注意不要过于抬高),前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,幸免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利修理.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将操纵回路的插接件拔下,壳上芯子装配即可取出.3.2折页式门芯装配上装有:3.2.1PIR-200综合爱护器,配套的液晶显示器,为爱护器供电的变压器TC3及微动开关组装A3.3.2.2本安电路变压器TC23.2.3中间继电器KA13.2.4操纵变压器TC13.2.5先导回路插件A13.2.6CA型接插件、千伏级插件、圆形插头座〔两个〕3.3壳上芯子装配上装有:3.3.1真空交流接触器CJZ-200/11403.3.2主回路作后备爱护的千伏级熔断器FU1,FU2和操纵回路千伏级熔断器FU3,FU4.3.3.3电流互感器TA1-TA2和阻容吸取装置FV,消弧电容C.3.4外壳上装有:3.4.1隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2接线空腔装有主电路进出线接线端子(进线三个,出线三个);操纵电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮，K4-K10供程控接线，E为接地线。3.4.3接线空腔装有四个主回路进出线引入装置和四个操纵回路进出线引入装置.主回路引入装置可通过外径为32-66的电缆,操纵线进出线引入装置可通过外径14.5-21的电缆.3.5前门上装有:3.5.1起动按钮SB1的按钮杆及微动开关组装3.5.2试验开关SA1具只是流、断相、运行、漏电等四个档位。4线路原理4.1起动前:将试验检查开关SA1置于工作位置，隔离换向开关QS置于正向或反向位置,操纵变压器TC1得电,TC3得电，爱护器BJ得电,显示屏上电源灯亮，主回路负荷端漏电闭锁检测回路通，假设主回路对地绝缘电阻大于24K〔针对660V〕，42K〔1140V〕时，爱护器输出接点BJ闭合...
