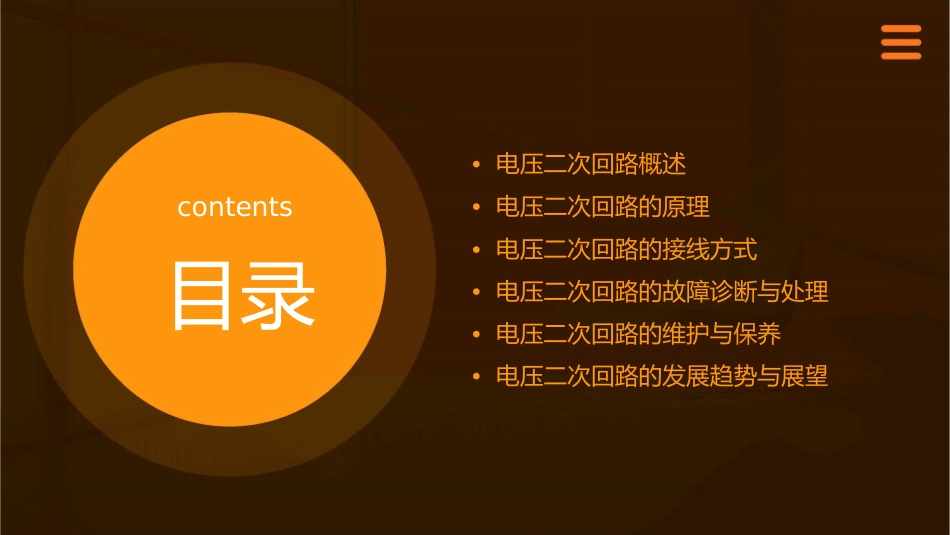

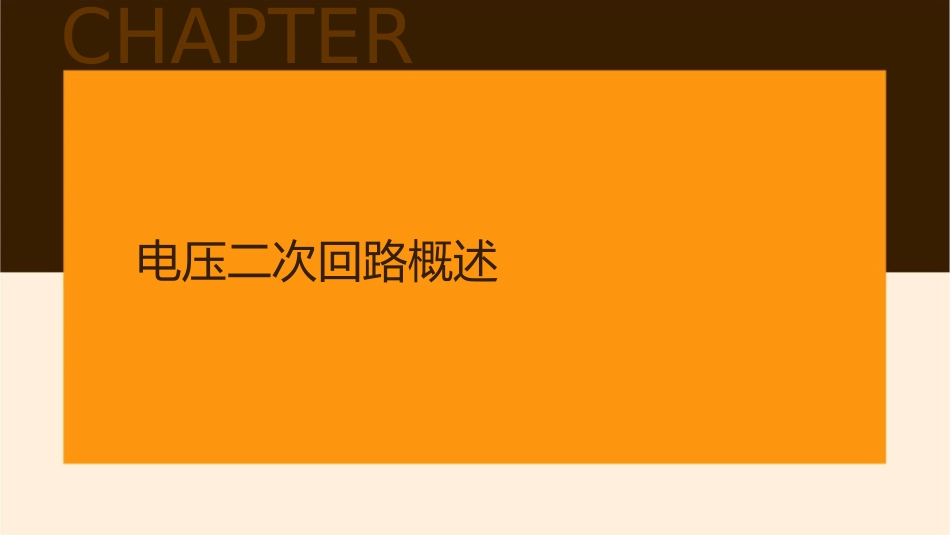

电压二次回路课件•电压二次回路概述contents•电压二次回路的原理•电压二次回路的接线方式•电压二次回路的故障诊断与处理•电压二次回路的维护与保养•电压二次回路的发展趋势与展望目录CHAPTER电压二次回路概述电压二次回路定义总结词详细描述电压二次回路的重要性总结词电压二次回路的重要性详细描述电压二次回路在电力系统中起着至关重要的作用，它能够确保电力系统的安全、稳定和经济运行。通过监测和控制一次回路的电气参数，电压二次回路可以有效防止设备过载、短路等故障的发生，提高电力系统的可靠性和稳定性。电压二次回路的组成总结词电压二次回路的组成详细描述电压二次回路主要由测量仪表、控制装置、继电器、信号器等组成。这些设备通过电缆连接，形成一个完整的回路，实现对一次回路的监测和控制。CHAPTER电压二次回路的原理电压互感器的工作原理电压互感器是一种特殊变压器，其工作原理与普通变压器相似。电压互感器一次侧接入高电压，电压互感器的主要作用是将高电压转换为低电压，为继电保护装置、测量仪表等提供电源。通过电磁感应原理，在二次侧感应出较低的电压。电压二次回路的保护原理保护装置通过电压互感器获取故障信号，通过二次回路将信号传输至相应的断路器，实现快速切除故障的目的。电压二次回路中的继电保护装置是电力系统安全稳定运行的重要保障。当电力系统发生故障时，继电保护装置能够快速准确地检测到故障信号，并采取相应的保护措施，如跳闸、隔离故障设备等。电压二次回路的测量原理通过电压互感器将高电压转换为低电压后，测量仪表可以准确地测量出电力系统的电压值。测量仪表通过二次电缆与电压互感器二次侧连接，获取电压信号，并通过内部的电子元件和传感器进行转换和处理，最终显示出测量的电压值。测量仪表的准确性和可靠性对于电力系统的监控和管理具有重要意义。CHAPTER电压二次回路的接线方式电压二次回路的单相接线总结词详细描述电压二次回路的星形接线总结词详细描述电压二次回路的三角形接线总结词详细描述CHAPTER电压二次回路的故障诊断与处理电压互感器故障诊断与处理电压互感器故障的表现电压互感器故障的原因电压互感器故障的处理方法二次回路断线故障诊断与处理二次回路断线故障的表现1二次回路断线故障的原因23二次回路断线故障的处理方法二次回路绝缘不良故障诊断与处理二次回路绝缘不良故障的表现：绝缘电阻下降、漏电流增大等。二次回路绝缘不良故障的原因：绝缘材料老化、环境潮湿、绝缘距离不够等。二次回路绝缘不良故障的处理方法：更换绝缘材料、加强环境通风和排水、调整绝缘距离等。CHAPTER电压二次回路的维护与保养电压互感器的维护与保养01020304电压互感器是电压二次回路中的重要设备，需要定期进行维护和保养。定期检查电压互感器的外观，确保没有损坏和变形。检查电压互感器的绝缘情况，确保没有绝缘老化或破损。定期对电压互感器进行清扫，保持其清洁。二次回路的定期检查与保养01020304二次回路的安全防护措施CHAPTER电压二次回路的发展趋势与展望电压二次回路的新技术应用传感器技术数字化技术智能化技术电压二次回路的未来发展方向010203集成化智能化绿色环保电压二次回路在智能电网中的应用实时监测调度控制安全保护WATCHING
