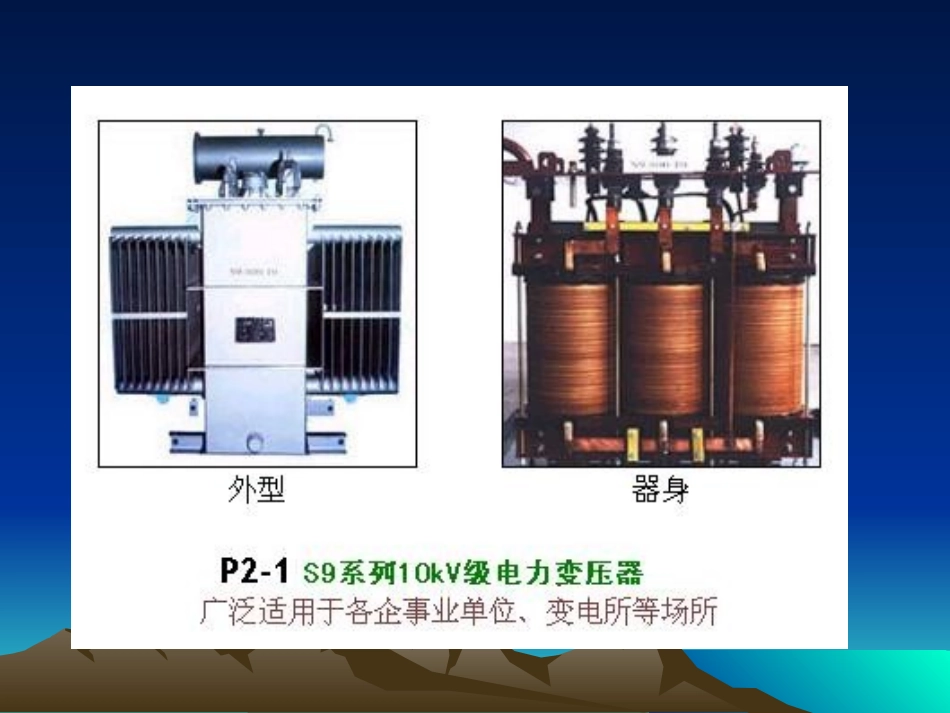

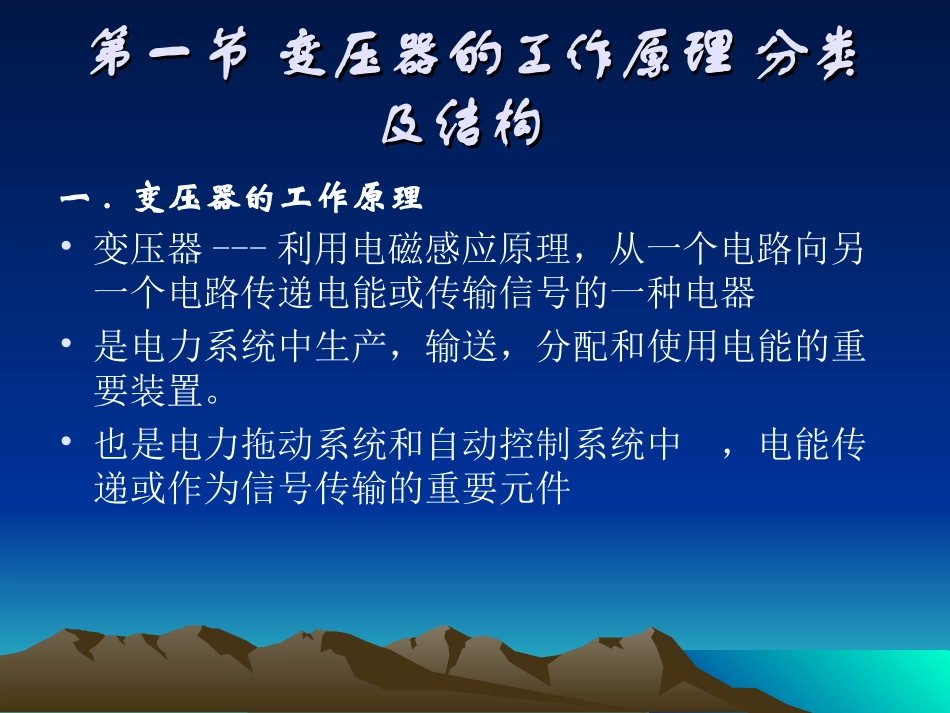

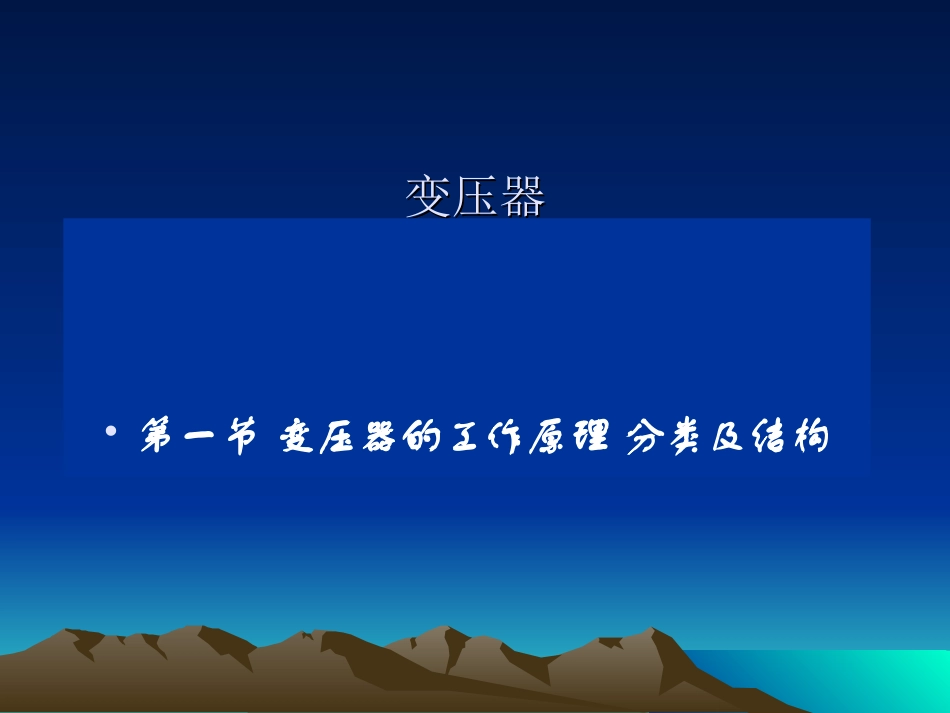

变压器变压器•第一节变压器的工作原理分类及结构第一节变压器的工作原理分类第一节变压器的工作原理分类及结构及结构一.变压器的工作原理•变压器---利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器•是电力系统中生产，输送，分配和使用电能的重要装置。•也是电力拖动系统和自动控制系统中，电能传递或作为信号传输的重要元件控制变压器控制变压器第一节变压器的工作原理分类及结构第一节变压器的工作原理分类及结构•1.变压器----静止的电磁装置•变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能•电压器的主要部件是一个铁心和套在铁心上的两个绕组。•变压器原理图（图3-1）第一节变压器的工作原理分类及结构第一节变压器的工作原理分类及结构•与电源相连的线圈，接收交流电能，称为一次绕组用U1，I1，E1，N1表示，•与负载相连的线圈，送出交流电能，称为二次绕组用U2，I2，E2，N2表示。•同时交链一次，二次绕组的磁通量的相量为m,该磁通量称为主磁通•请注意图3-1各物理量的参考方向确定。第一节变压器的工作原理分类及结构第一节变压器的工作原理分类及结构•2.理想变压器•不计一次、二次绕组的电阻和铁耗，其间耦合系数K=1的变压器称之为理想变压器•描述理想变压器的电动势平衡方程式为第一节变压器的工作原理分类及结构第一节变压器的工作原理分类及结构•若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化，则有•不计铁心损失，根据能量守恒原理可得•由此得出一次、二次绕组电压和电流有效值的关系•令K=N1/N2，称为匝比（亦称电压比），则•第一节变压器的工作原理分类及结构第一节变压器的工作原理分类及结构二.变压器的分类1.变压器按用途一般分为电力变压器和特种变压器两大类•电力变压器可分为:升压变压器、降压变压器、配电变压器、联络变压器等电力变压器外形第一节变压器的工作原理分类及结构第一节变压器的工作原理分类及结构•特种变压器可分为:整流变压器、电炉变压器、高压试验变压器、控制变压器等第一节变压器的工作原理分类及结构第一节变压器的工作原理分类及结构2.变压器按相数可分为单相和三相变压器三相变压器外观示意图分类分类•变压器的分类：•1、按冷却方式分类：有自然冷式、风冷式、水冷式、强迫油循环风（水）冷方式、及水内冷式等。•2、按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。•3、按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器、辐射式变压器等。分类分类•4、按电源相数分类：单相变压器、三相变压器、多相变压器。•5、按用途分类：有电力变压器、特种变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。•6、按冷却介质分类：有干式变压器、液（油）浸变压器及充气变压器等。•7、按线圈数量分类：有自耦变压器、双绕组、三绕组、多绕组变压器等。分类分类•8、按导电材质分类：有铜线变压器、铝线变压器及半铜半铝、超导等变压器。•9、按调压方式分类：可分为无励磁调压变压器、有载调压变压器。•10、按中性点绝缘水平分类：有全绝缘变压器、半绝缘（分级绝缘）变压器。变压器常用的冷却方式有以下几种：变压器常用的冷却方式有以下几种：•1、油浸自冷(ONAN)；•2、油浸风冷(ONAF)；•3、强迫油循环风冷(OFAF)；•4、强迫油循环水冷(OFWF)；•5、强迫导向油循环风冷(ODAF)；•6、强迫导向油循环水冷ODWF)按变压器选用导则的要求，冷却方按变压器选用导则的要求，冷却方式的选择推荐如下式的选择推荐如下•1、油浸自冷•31500kVA及以下、35kV及以下的产品；•50000kVA及以下、110kV产品。•2、油浸风冷•12500kVA～63000kVA、35kV～110kV产品；•75000kVA以下、110kV产品；•40000kVA及以下、220kV产品。•3、强迫油循环风冷•50000～90000kVA、220kV产品。•4、强迫油循环水冷•一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用...
