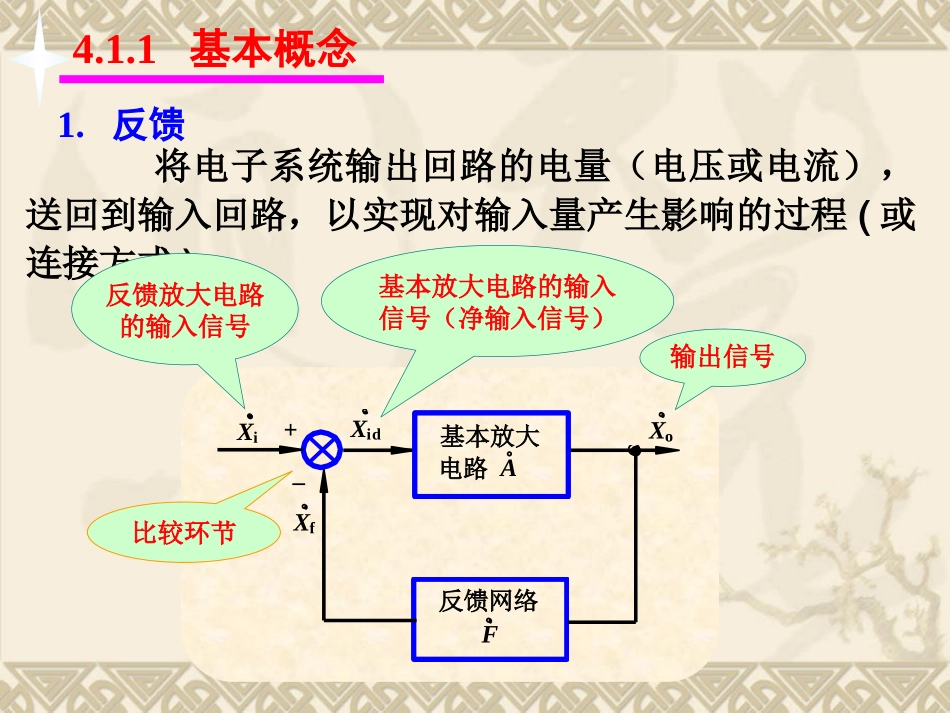

4.1反馈的基本概念与分类4.2负反馈放大电路的方框图及增益的一般表达式4.3负反馈对放大电路性能的改善4.1反馈的基本概念与分类反馈电路中的反馈形式类型四种阻态的判断方法4.1.1基本概念4.1.2四种类型的反馈阻态各种反馈类型的特点Xo基本放大A电路Xid基本放大电路的输入信号（净输入信号）4.1.1基本概念1.反馈将电子系统输出回路的电量（电压或电流），送回到输入回路，以实现对输入量产生影响的过程(或连接方式)。输出信号反馈放大电路的输入信号反馈网络FXf–+Xi比较环节４.1.1基本概念1.反馈反馈通路——信号反向传输的渠道前向通路——信号正向传输（正向放大）的渠道Xo基本放大A电路XidXf–+Xi反馈网络F信号的正向传输信号的反向传输４.1.1基本概念2.电路中的反馈形式（1）正反馈与负反馈正反馈：输入量不变时，引入反馈后输出量变大了。负反馈：输入量不变时，引入反馈后输出量变小了。另一角度正反馈：引入反馈后，使净输入量变大了。负反馈：引入反馈后，使净输入量变小了。判别方法：瞬时极性法。从输入端开始，假定某一时刻输入信号极性为“+”，沿着信号流向，从前向通路到反馈通路，依次标出此刻有关节点电压的极性（分别用“+”、“-”号表示），最终确定反馈量对输入量的影响。Xo基本放大A电路Xid反馈网络FXf–+XiiidXXiidXX４.1.1基本概念1.反馈vIvO+-RLvIvO+-RLR2R1开环——无反馈通路闭环——有反馈通路反馈通路（反馈网络）信号的正向传输信号的正向传输例vIvO-+RLR2R1(+)(+)(-)(-)(-)净输入量vIvO-+RLR2R1(+)(+)(-)(-)净输入量负反馈正反馈vO-+R4R5R3-+vIR1R2反馈通路反馈通路级间反馈通路(+)(+)(+)(+)(-)(-)净输入量级间负反馈反馈通路本级反馈通路例(+)(-)(-)(-)(-)净输入量(+)(+)(+)净输入量负反馈负反馈反馈通路反馈通路fXiXfXiXfXiXfXiX总结：负反馈负反馈负反馈负反馈(+)(-)(+)(-)(+)(+)(+)(+)vIvO-+C2C1R1R2vIvO-+C2C1R1R2直流通路vIvO-+C2C1R1R2交流通路４.1.1基本概念2.电路中的反馈形式（2）交流反馈与直流反馈根据反馈到输入端的信号是交流，还是直流，或同时存在，来进行判别。取决于反馈通路。例1分别画出直流和交流通路，考察反馈通路是否存在，来进行判别。vIvO-+C2C1R1R2(+)(+)(+)(+)(+)交、直流负反馈交流正反馈vIvO-+CR1R2R34.1.1基本概念2.电路中的反馈形式（2）交流反馈与直流反馈例2vIvO-+R1R2R3直流通路vIvO-+R1R2R3交流通路vIvO-+R1R2R3交流通路vIvO-+CR1R2R3直流负反馈(+)(+)(+)(+)Xo基本放大A电路XidXf–+Xi反馈网络F反馈的概念性直流反馈T稳定原理：ICIEICVE、VB不变VBEIB（反馈控制）４.1.2四种类型的反馈阻态1.类型由此可组成四种阻态：输入端：反馈信号在输入端的联接分为串联和并联两种方式。输出端：反馈信号在输出端分为取电压和取电流两种方式。电压串联电压并联电流串联电流并联反馈类型的判别步骤1.有无反馈（找反馈元件）2.交流反馈与直流反馈反馈存在于直流或交流或交直流通路中。3.正反馈与负反馈瞬时极性法。4.反馈的组态输出端：并联取电压；串连取电流。输入端：串联分压；并联分流。Xo基本放大A电路Xid反馈网络FXf–+Xi前向通路反馈通路例４.1.2四种类型的反馈阻态例4.1.2四种类型的反馈阻态例４.1.2四种类型的反馈阻态例４.1.2四种类型的反馈阻态电压串联负反馈例４.1.2四种类型的反馈阻态电流并联负反馈例４.1.2四种类型的反馈阻态电压并联负反馈例４.1.2四种类型的反馈阻态电流串联负反馈例４.1.2四种类型的反馈阻态４.1.2四种类型的反馈阻态A.电压串联RLvOvFvIDvO电压负反馈：稳定输出电压串联反馈：输入端电压求和（KVL）3.各种反馈类型的特点-vI+vID+vF=0输入端有vID=vI-vF即４.1.2四种类型的反馈阻态3.各种反馈类型的特点B.电流并联RLiOiFiIDiO电流负反馈：稳定输出电流并联反馈：输入端电流求和（KCL）其他两种阻态有类似的结论iI-iID-iF=0输入端有iID=iI-iF即fXiXfXiX４.1.2四种类型的反馈阻态4.四种阻态的判断方法iX并联：反馈量和fX输入量接于同一输入端。接于不同的输入端。iX串联：反馈量和fX输入...
