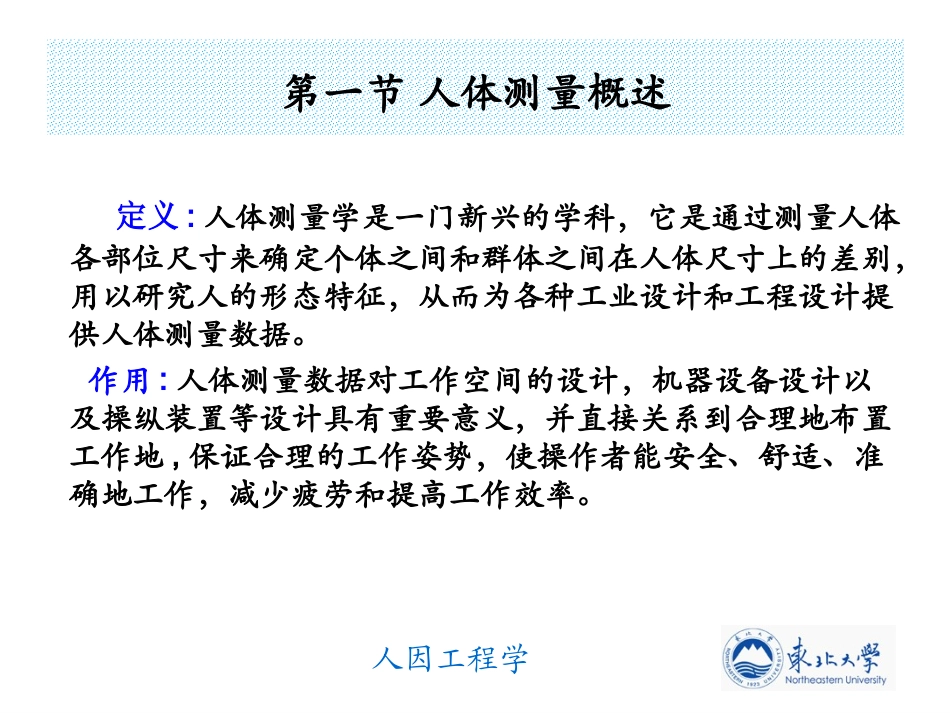

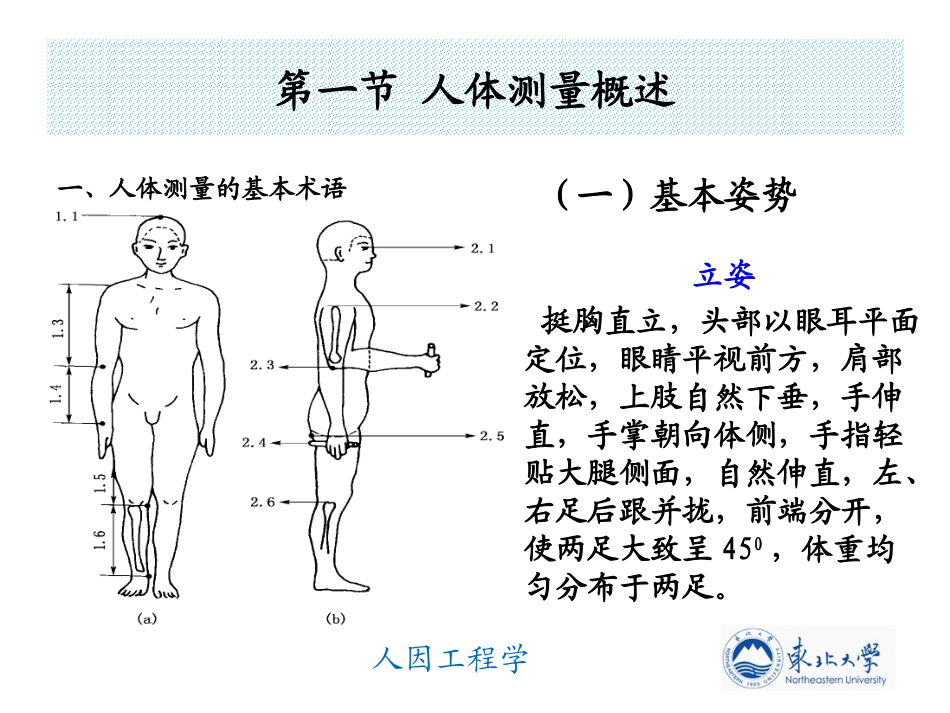

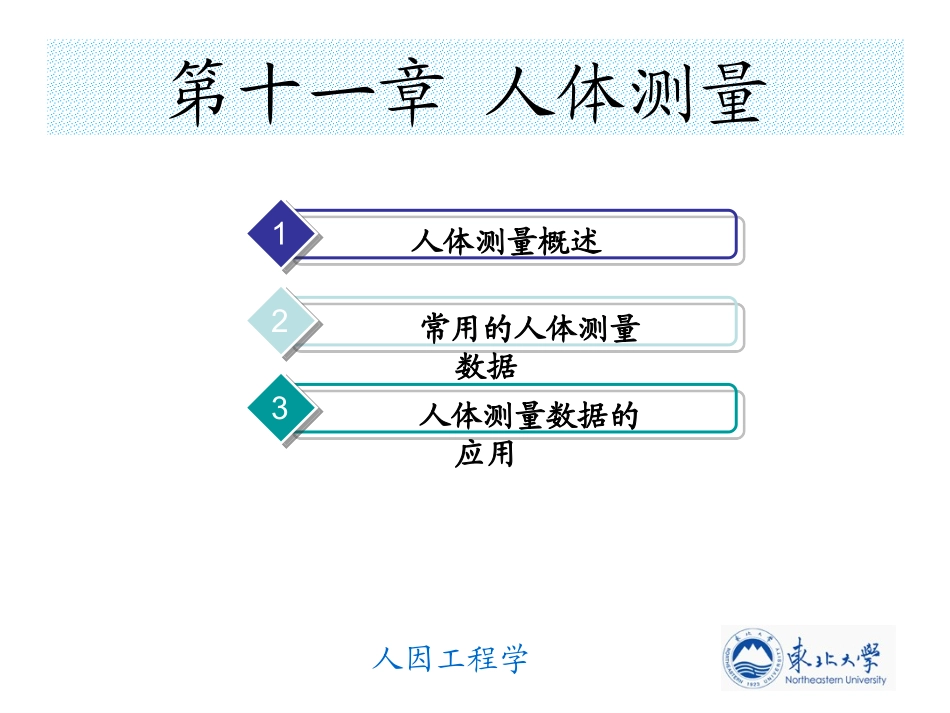

人因工程学第十一章人体测量人体测量概述1常用的人体测量数据2人体测量数据的应用3人因工程学第一节人体测量概述定义:人体测量学是一门新兴的学科，它是通过测量人体各部位尺寸来确定个体之间和群体之间在人体尺寸上的差别，用以研究人的形态特征，从而为各种工业设计和工程设计提供人体测量数据。作用:人体测量数据对工作空间的设计，机器设备设计以及操纵装置等设计具有重要意义，并直接关系到合理地布置工作地,保证合理的工作姿势，使操作者能安全、舒适、准确地工作，减少疲劳和提高工作效率。人因工程学第一节人体测量概述一、人体测量的基本术语立姿挺胸直立，头部以眼耳平面定位，眼睛平视前方，肩部放松，上肢自然下垂，手伸直，手掌朝向体侧，手指轻贴大腿侧面，自然伸直，左、右足后跟并拢，前端分开，使两足大致呈450，体重均匀分布于两足。（一）基本姿势人因工程学第一节人体测量概述坐姿挺胸坐在被调节到腓骨头高度的平面上，头部以眼耳平面定位，眼睛平视前方，左右大腿大致平行，膝弯曲大致成直角，足平放在地面上，手轻放在大腿上。一、人体测量的基本术语（一）基本姿势人因工程学图11-1一、人体测量的基本术语第一节人体测量概述2.矢状面—把人体分为左右两部分1.水平面—把人体分为上下两部分3.冠状面—把人体分为前后两部分4.眼耳平面---通过左、右耳屏点及右眼眶下点的水平面(二）测量基准面人因工程学第一节人体测量概述一、人体测量的基本术语(三）测量方向在人体上、下方向上，将上方称为头侧端，下方称为足侧端。在人体左、右方向上，将靠近正中矢状面的方向称为内侧，远离正中矢状面的方向称为外侧。在四肢上，将靠近四肢附着部位的称为近位，远离四肢附着部位的称为远位。人因工程学第一节人体测量概述对于上肢，将桡骨侧称为桡侧，尺骨侧称为尺侧。对于下肢，将胫骨侧称为胫侧，腓骨侧称为腓侧。胫骨:小腿双骨之一，位于小腿的内侧，对支持体重起重要作用。腓骨:双骨之一，位于小腿的外侧,细长。人因工程学第一节人体测量概述一、人体测量的基本术语（四）支承面、衣着和测量精确度支撑面：立姿时站立的地面或平台以及坐姿时的椅平面应是水平的、稳固的、不可压缩的。衣着：要求被测量者裸体或穿着尽量少的内衣测量，在后者情况下，测量胸围时，男性应撩起汗背心，女性应松开胸罩后进行测量。测量值读数精度：身高等线形测量项目测量值读数精确度为1mm，体重读数精确度为0.5kg。人因工程学第一节人体测量概述二、人体尺寸测量分类测量数据1、静态人体尺寸测量2、动态人体尺寸测量人因工程学图11-2第一节人体测量概述静态人体尺寸：成年人体尺寸：立姿12项坐姿17项男性静态下人体不同姿势下的限制尺寸人因工程学图11-3第一节人体测量概述动态人体尺寸测量：作业者处于动作状态下进行的人体尺寸测量。车辆驾驶时的静态图与动态图人因工程学第一节人体测量概述三、人体测量方法(一)传统测量方法测量仪器马丁式人体测量仪1.人体测高仪2.人体测量用直角规3.人体测量用弯角规4.人体测量用三脚平行规5.量足仪、角度计、软尺以及医用磅秤人体测高仪人因工程学人体测量用弯脚规第一节人体测量概述人体测量用直脚规人因工程学第一节人体测量概述三、人体测量方法2.测量方法A测量时应在呼气与吸气的中间进行。B测量次序为从头向下到脚；从身体的前面，经过侧面，再到后面。C测量时只许轻触测点，不可紧压皮肤，以免影响测量的准确性。D身体某些长度的测量，既可用直接测量法，也可用间接测量法—两种尺寸相加减。E测量项目应根据实际需要确定，具体测量方法详见GB/T5703—1999《用于技术设计的人体测量基础项目》的有关规定。人因工程学第一节人体测量概述该系统以三维扫描仪为主要工具，可在不到10秒的时间内完成人体全身扫描，从而获得完整的1：1的人体三维模型。通过测量软件快速的完成若干项人体关键尺寸的自动测量，并根据测量方案输出人体测量数据。（二）非接触式数字化人体测量系统人因工程学第一节人体测量概述特点：（1）测量数据内涵更丰富。比如以前测量头围，只能知道头部周长，现在通过三维扫描直接得到头部的完整形状，对头...
