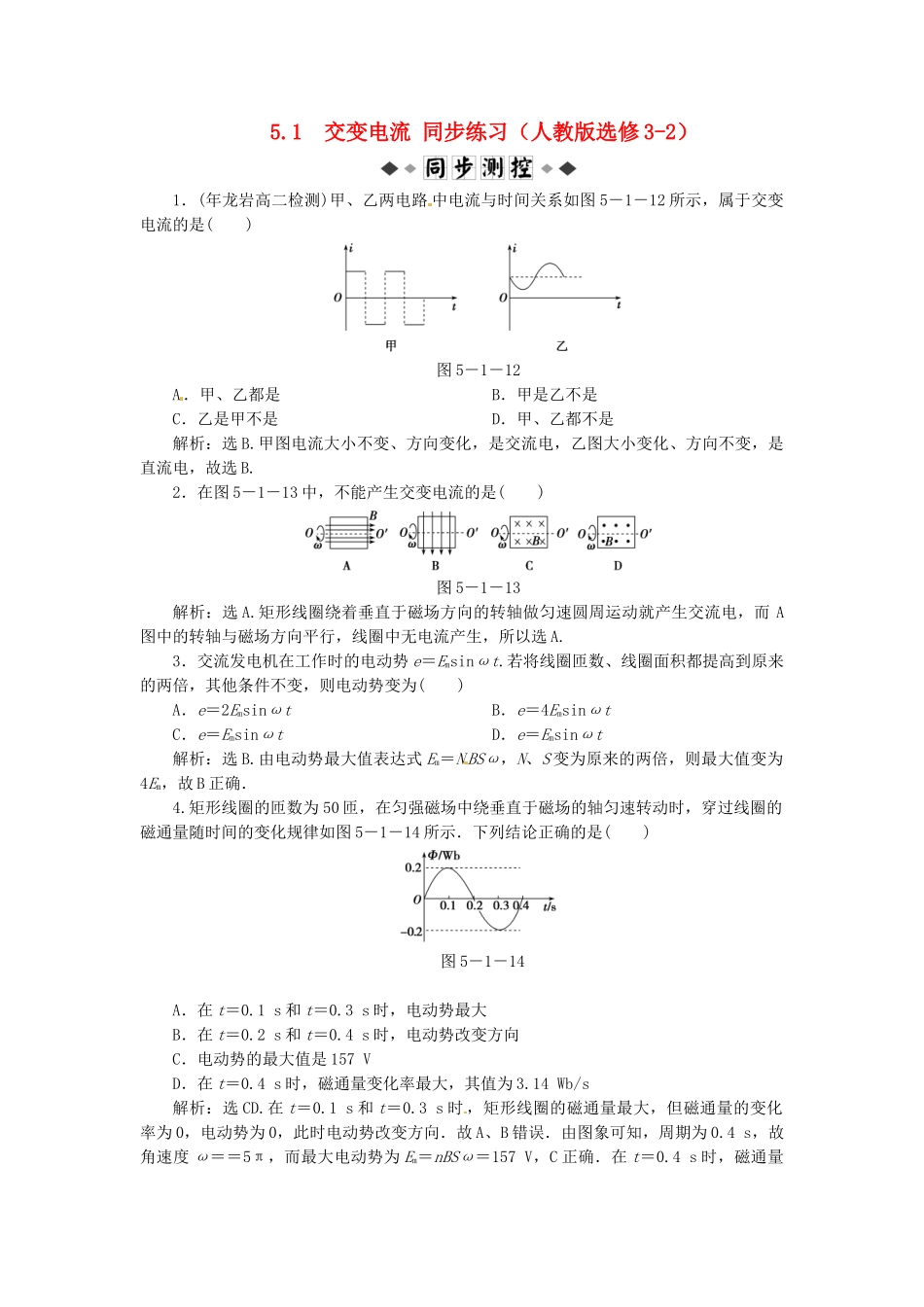

高中物理 第5章第一节交变电流知能优化训练 新人教版选修3-2_第1页
1/6

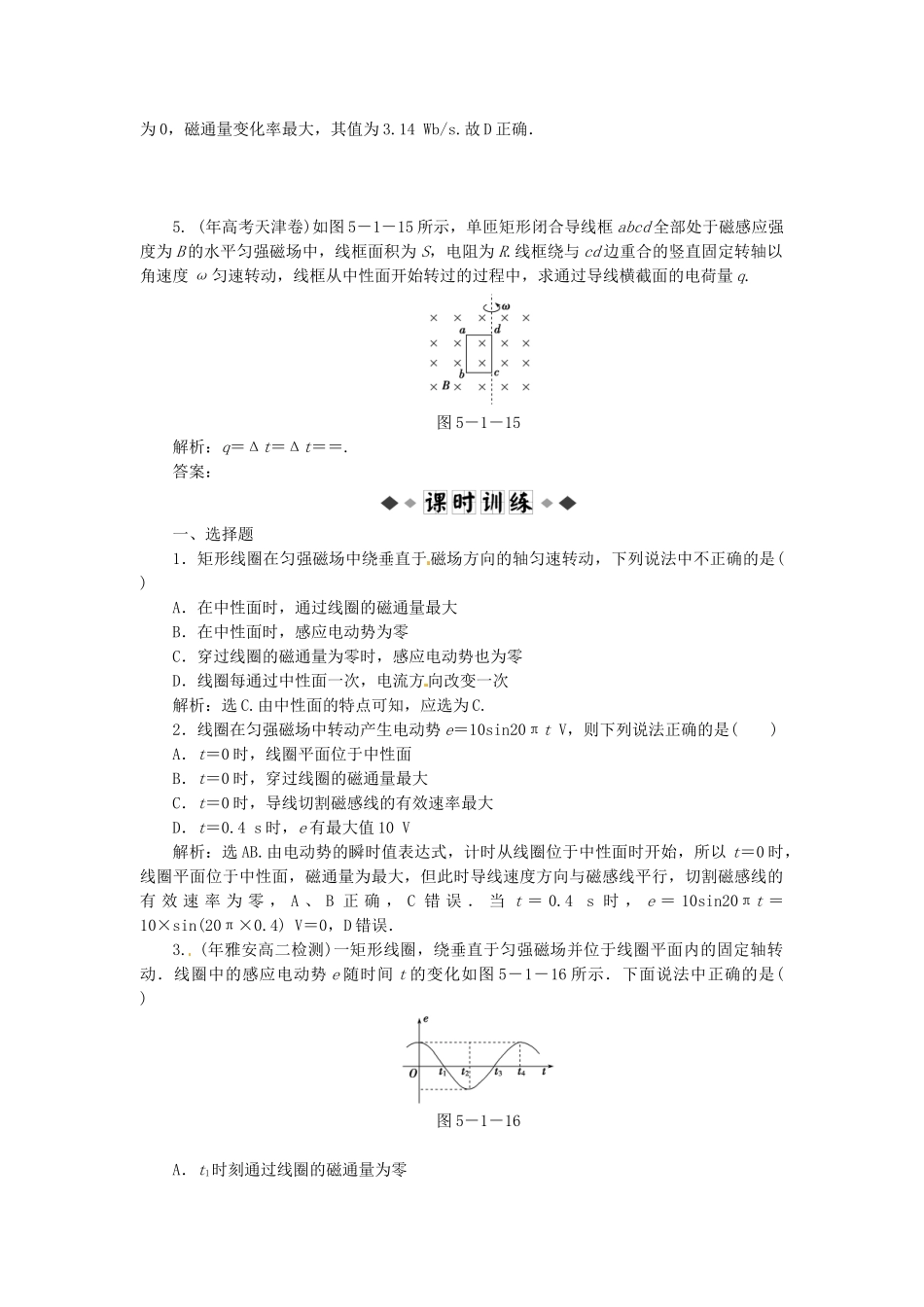

高中物理 第5章第一节交变电流知能优化训练 新人教版选修3-2_第2页
2/6
高中物理 第5章第一节交变电流知能优化训练 新人教版选修3-2_第3页
3/6
5.1交变电流同步练习(人教版选修3-2)1.(年龙岩高二检测)甲、乙两电路中电流与时间关系如图5-1-12所示,属于交变电流的是()图5-1-12A.甲、乙都是B.甲是乙不是C.乙是甲不是D.甲、乙都不是解析:选B.甲图电流大小不变、方向变化,是交流电,乙图大小变化、方向不变,是直流电,故选B.2.在图5-1-13中,不能产生交变电流的是()图5-1-13解析:选A.矩形线圈绕着垂直于磁场方向的转轴做匀速圆周运动就产生交流电,而A图中的转轴与磁场方向平行,线圈中无电流产生,所以选A.3.交流发电机在工作时的电动势e=Emsinωt.若将线圈匝数、线圈面积都提高到原来的两倍,其他条件不变,则电动势变为()A.e=2EmsinωtB.e=4EmsinωtC.e=EmsinωtD.e=Emsinωt解析:选B.由电动势最大值表达式Em=NBSω,N、S变为原来的两倍,则最大值变为4Em,故B正确.4.矩形线圈的匝数为50匝,在匀强磁场中绕垂直于磁场的轴匀速转动时,穿过线圈的磁通量随时间的变化规律如图5-1-14所示.下列结论正确的是()图5-1-14A.在t=0.1s和t=0.3s时,电动势最大B.在t=0.2s和t=0.4s时,电动势改变方向C.电动势的最大值是157VD.在t=0.4s时,磁通量变化率最大,其值为3.14Wb/s解析:选CD.在t=0.1s和t=0.3s时,矩形线圈的磁通量最大,但磁通量的变化率为0,电动势为0,此时电动势改变方向.故A、B错误.由图象可知,周期为0.4s,故角速度ω==5π,而最大电动势为Em=nBSω=157V,C正确.在t=0.4s时,磁通量为0,磁通量变化率最大,其值为3.14Wb/s.故D正确.5.(年高考天津卷)如图5-1-15所示,单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中,线框面积为S,电阻为R.线框绕与cd边重合的竖直固定转轴以角速度ω匀速转动,线框从中性面开始转过的过程中,求通过导线横截面的电荷量q.图5-1-15解析:q=Δt=Δt==.答案:一、选择题1.矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动,下列说法中不正确的是()A.在中性面时,通过线圈的磁通量最大B.在中性面时,感应电动势为零C.穿过线圈的磁通量为零时,感应电动势也为零D.线圈每通过中性面一次,电流方向改变一次解析:选C.由中性面的特点可知,应选为C.2.线圈在匀强磁场中转动产生电动势e=10sin20πtV,则下列说法正确的是()A.t=0时,线圈平面位于中性面B.t=0时,穿过线圈的磁通量最大C.t=0时,导线切割磁感线的有效速率最大D.t=0.4s时,e有最大值10V解析:选AB.由电动势的瞬时值表达式,计时从线圈位于中性面时开始,所以t=0时,线圈平面位于中性面,磁通量为最大,但此时导线速度方向与磁感线平行,切割磁感线的有效速率为零,A、B正确,C错误.当t=0.4s时,e=10sin20πt=10×sin(20π×0.4)V=0,D错误.3.(年雅安高二检测)一矩形线圈,绕垂直于匀强磁场并位于线圈平面内的固定轴转动.线圈中的感应电动势e随时间t的变化如图5-1-16所示.下面说法中正确的是()图5-1-16A.t1时刻通过线圈的磁通量为零B.t2时刻通过线圈的磁通量的绝对值最大C.t3时刻通过线圈的磁通量变化率的绝对值最大D.每当e变换方向时,通过线圈的磁通量绝对值都为最大解析:选D.t1、t3时刻感应电动势为零,线圈位于中性面位置,所以穿过线圈的磁通量最大,磁通量的变化率为零,A、C错误;t2时刻感应电动势最大,线圈位于中性面的垂面位置,穿过线圈的磁通量为零,B错误;由于线圈每过一次中性面时,穿过线圈的磁通量的绝对值最大,e变换方向,所以D正确.4.闭合线圈在匀强磁场中匀速转动时,产生的正弦式交变电流i=Imsinωt.若保持其他条件不变,使线圈的匝数和转速各增加1倍,则电流的变化规律为()A.i′=ImsinωtB.i′=Imsin2ωtC.i′=2ImsinωtD.i′=2Imsin2ωt解析:选D.由电动势的最大值知,最大电动势与角速度成正比,与匝数成正比,所以电动势最大值为4Em,匝数加倍后,其电阻也应该加倍,此时线圈的电阻为2R,根据欧姆定律可得电流的最大值为Im′==2Im,因此,电流的变化规律为i′=2Imsin2ωt.5.如图5-1-17所示是一多匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动所产生的感应电动势的图象,根据...
