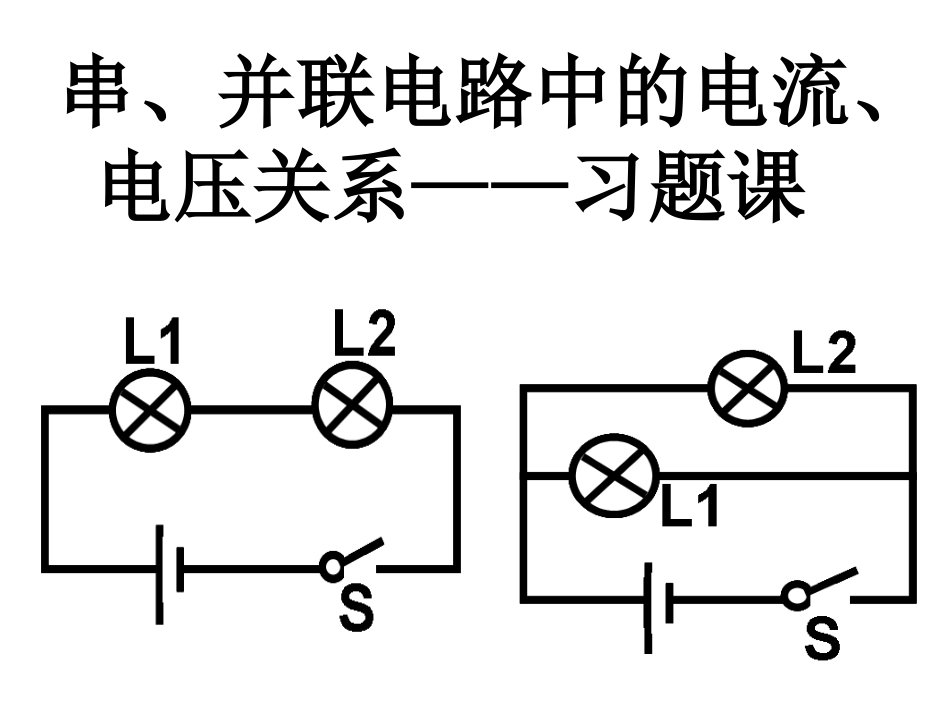

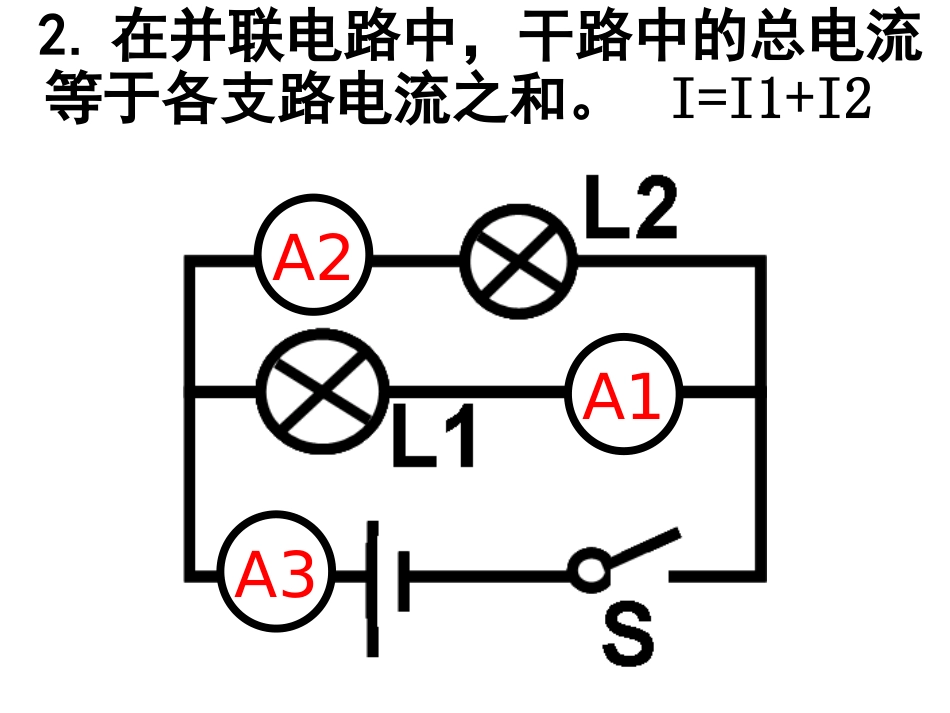

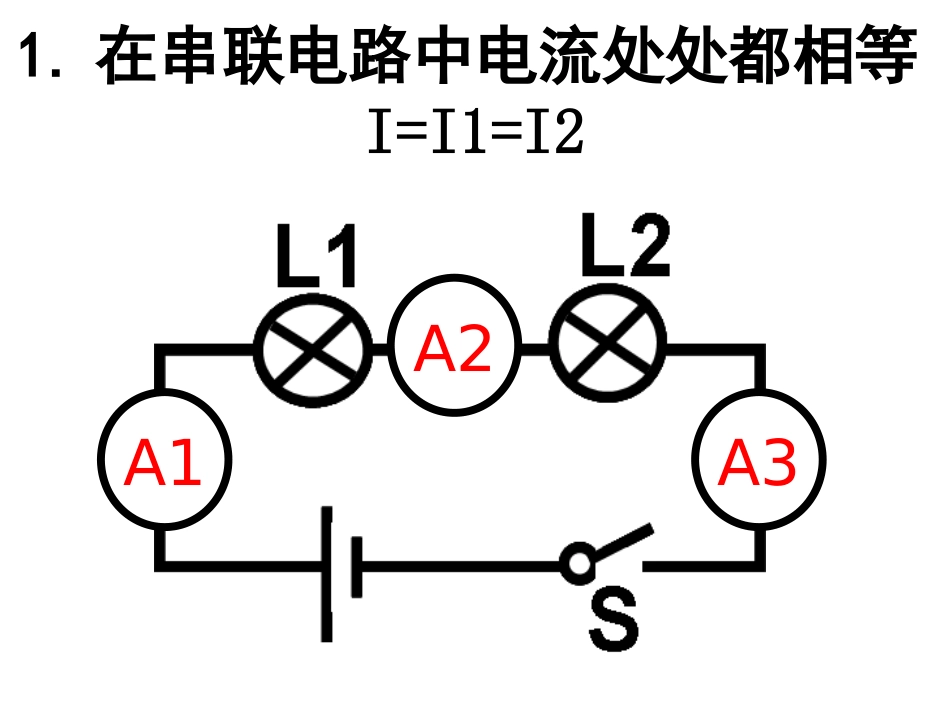

串、并联电路中的电流、电压关系——习题课A2A1A31.在串联电路中电流处处都相等I=I1=I22.在并联电路中，干路中的总电流等于各支路电流之和。I=I1+I2A1A2A3V1V2V3L1L23.在串联电路中串联电路两端总电压等于各串联部分电路两端的电压之和。U=U1+U2V2V1V34.在并联电路中,各支路两端电压都相等都等于电源两端的总电压。U=U1=U2针对训练SA1L1L2A1．用电流表测小灯泡L1中的电流，图中正确的是BSA1L1L21．用电流表测小灯泡L1中的电流，图中正确的是SAL1L2C1．用电流表测小灯泡L1中的电流，图中正确的是SAL1L2D1．用电流表测小灯泡L1中的电流，图中正确的是2.如图所示，L1和L2是____联的，闭合开关S，电流表A1的读数是0.5安，电流表A2的读数是___安，则通过灯L1的电流是安，通过灯L2的电流是安。电流表A3的数是安。SA1A2L1L2A33．如图所示电路，当开关S断开时，电流表的示数为1A，当开S闭合时，电流表的示数为1.5A。则：•通过灯L1的电流为_____A；•通过灯L2的电流为____A；•通过干路的总电流为____A；A4．如图所示电路，当开关S闭合时，电流表A1的示数为1.2A，电流表A2的示数为2.5A。则：通过L1的电流为____A；通过L2的电流为____A；通过干路的总电流为____A；5．如图所示，L1和L2是_____联的，闭合开关S，电流表A1的读数是1.8安，电流表A2的读数是0.4安，则通过灯L1的电流是安，通过灯L2的电流是安。电流表A1测的是电流。SA1A2L1L26．如图所示电路，当开关S闭合时，电流表A1的示数为1.5A，电流表A2的的示数为1A。则：通过灯L1的电流为____A；通过灯L2的电流为______A；通过干路的总电流为______A；7.如图所示，电压表测L2两端的电压，正确的是（）L1L2VA7.如图所示，电压表测L2两端的电压，正确的是（）SL1L2VB7.如图所示，电压表测L2两端的电压，正确的是（）SL1L2VC7.如图所示，电压表测L2两端的电压，正确的是（）SL1L2VD7.如图所示，电压表测L2两端的电压，正确的是（）8．如图所示，电压表V1、V2、V3的示数分别U1、U2、U3，那么U1=14V，U2=8V，U3=。V3V2SV1L1L29.如图所示，电压表V1、V2、V3的示数分别U1、U2、U3，若U1=4.5V，那么U2=_____,U3=_____。V1V3V210.如图所示，电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则A.L1两端的电压为3VB.L1两端的电压为6VC.L2两端的电压为3VD.L2两端的电压为9VL1VSL2AV3L1L2S1S211.如图，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则：•灯L1两端的电压为___V，•灯L2两端的电压为___V.12.如图所示，将开关S与1接通后，电压表的示数为3V；将开关S与2接通时，电压表的示数为6V.则：•灯L1两端的电压为____；•灯L2两端的电压为____；•所用电源电压为____.VS12L1L213.如图所示，电源是四节干电池串联组成的电池组，当将开关闭合后，电压表的示数为2V，则：•L1两端的电压为____；•L2两端的电压为____.L1VSL2VL1L2S14.如图所示，当开关S断开时，电压表的示数为3V；当开关S闭合时，电压表的示数为9V.则：小灯泡L1两端的电压是V,小灯泡L2两端的电压是V,两个小灯泡L1、L2两端的总电压是V.15、两个小灯泡L1、L2串联接在电源上，一个开关，一块电压表，在不改动电路中元件位置的情况下，怎样测量出小灯泡L1两端的电压U1、小灯泡L2两端的电压U2和两个小灯泡L1、L2两端的总电压U？画出实验电路图VL1L2SVL1L2S1S216．如图所示电路，当开关S断开时，电流表的示数为1A，当开S闭合时，电流表的示数为1.5A。则：•通过灯L1的电流为_____A；•通过灯L2的电流为____A；•通过干路的总电流为____A；A16、两个小灯泡L1、L2并联接在电源上，一个开关，一块电流表，在不改动电路中元件位置的情况下，怎样测量出通过小灯泡L1的电流I1、通过小灯泡L2的电流I2和两个小灯泡L1、L2并联后干路中的总电流I？画出实验电路图A17．如图10所示的电路，开关闭合时，电压表V1测两端的电压，电压表V2测两端的电压。AR1R2SR3V1V218．如图所示当开关Ｓ都闭合后，两盏灯都能发光，电源电压是3V，电压表的示数是2V。则：A．灯L1和灯L2是联的；电压表测的是灯两端的电压；L1两端的电压是V；L2两端的电压是V。...
