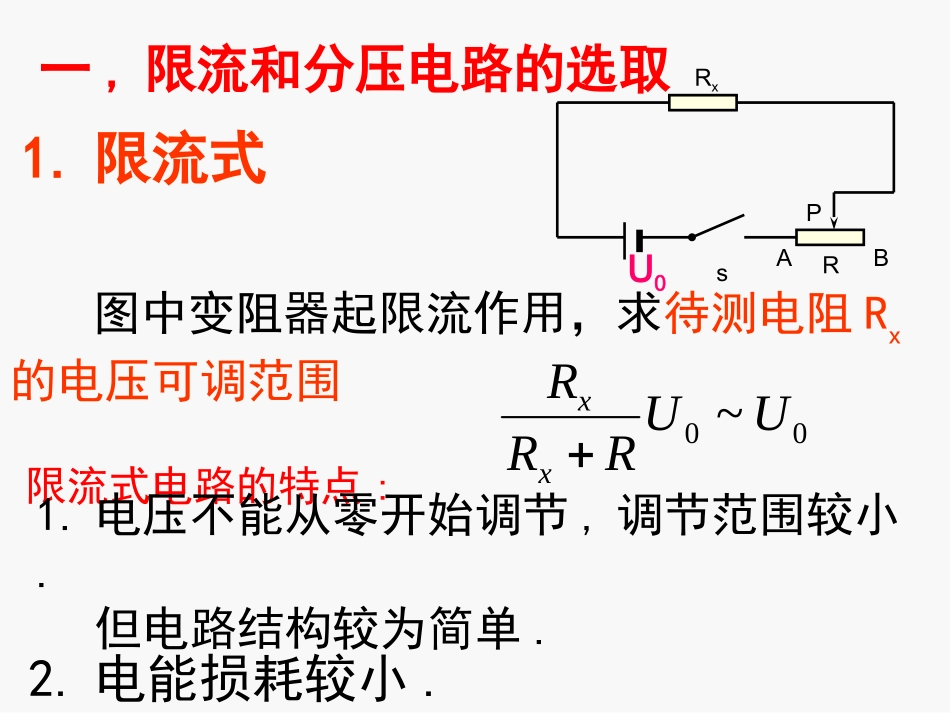

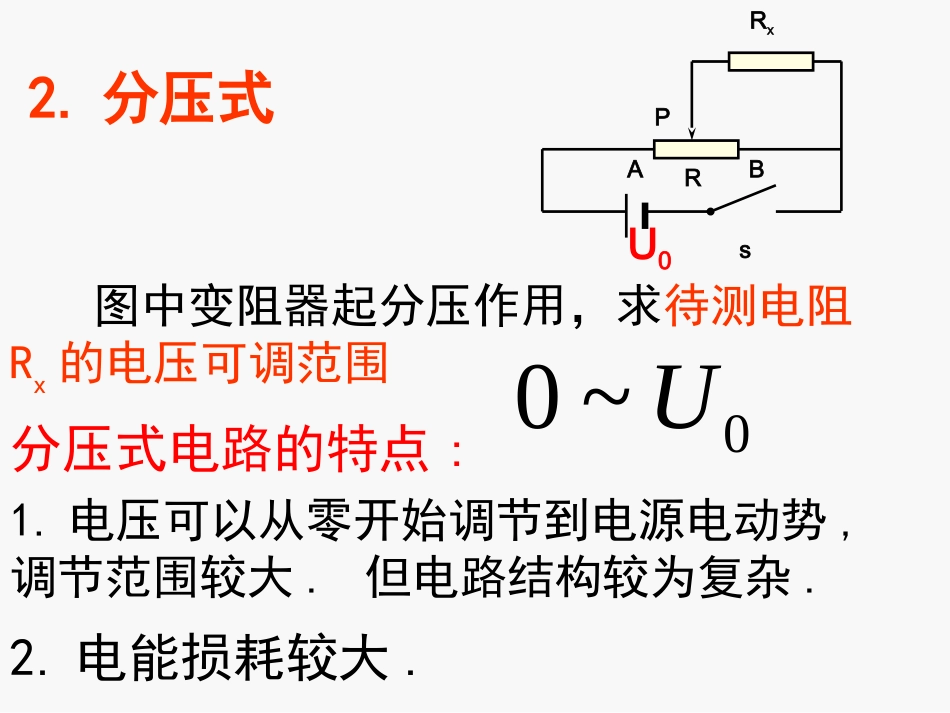

2.4串联电路和并联电路3------电阻的测量湖南师大附中:邱建忠一,限流和分压电路的选取1.限流式U0sRABPRx图中变阻器起限流作用，求待测电阻Rx的电压可调范围00~UURRRxx限流式电路的特点:1.电压不能从零开始调节,调节范围较小.但电路结构较为简单.2.电能损耗较小.2.分压式图中变阻器起分压作用，求待测电阻Rx的电压可调范围0~0U分压式电路的特点:1.电压可以从零开始调节到电源电动势,调节范围较大.但电路结构较为复杂.2.电能损耗较大.U0sPRxRAB限流式分压式可调范围变阻器电能损耗限流和分压电路的特点:UURRRxx~U~0较大阻值较小阻值较小较大R＞10Rx，应选择限流式电路R＜10Rx，应选择分压式电路若实验要求电压从零开始变化，应选择分压式电路如无此要求，即电阻的测量用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I，利用部分电路欧姆定律可以算出电阻的阻值R，IUR伏安法伏安法测电阻的两种电路电流表接在电压表两接线柱外侧，通常叫“外接法”电流表接在电压表两接线柱内侧，通常叫“内接法”AVRAVR因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差．电阻的测量伏安法测电阻的误差分析电流表外接法电压表示数电流表示数测量值偏小，适于测量小阻值电阻.RvUURVRAIIIIAVIUR测说明：误差来源于电压表的分流，分流越小，误差越小．所以该电路适合测量小电阻，即VRRRRIUR真外接法内接法误差来源测量结果测量条件伏特表的分流电流表的分压R真＞R测R真＜R测R>>RAR<
