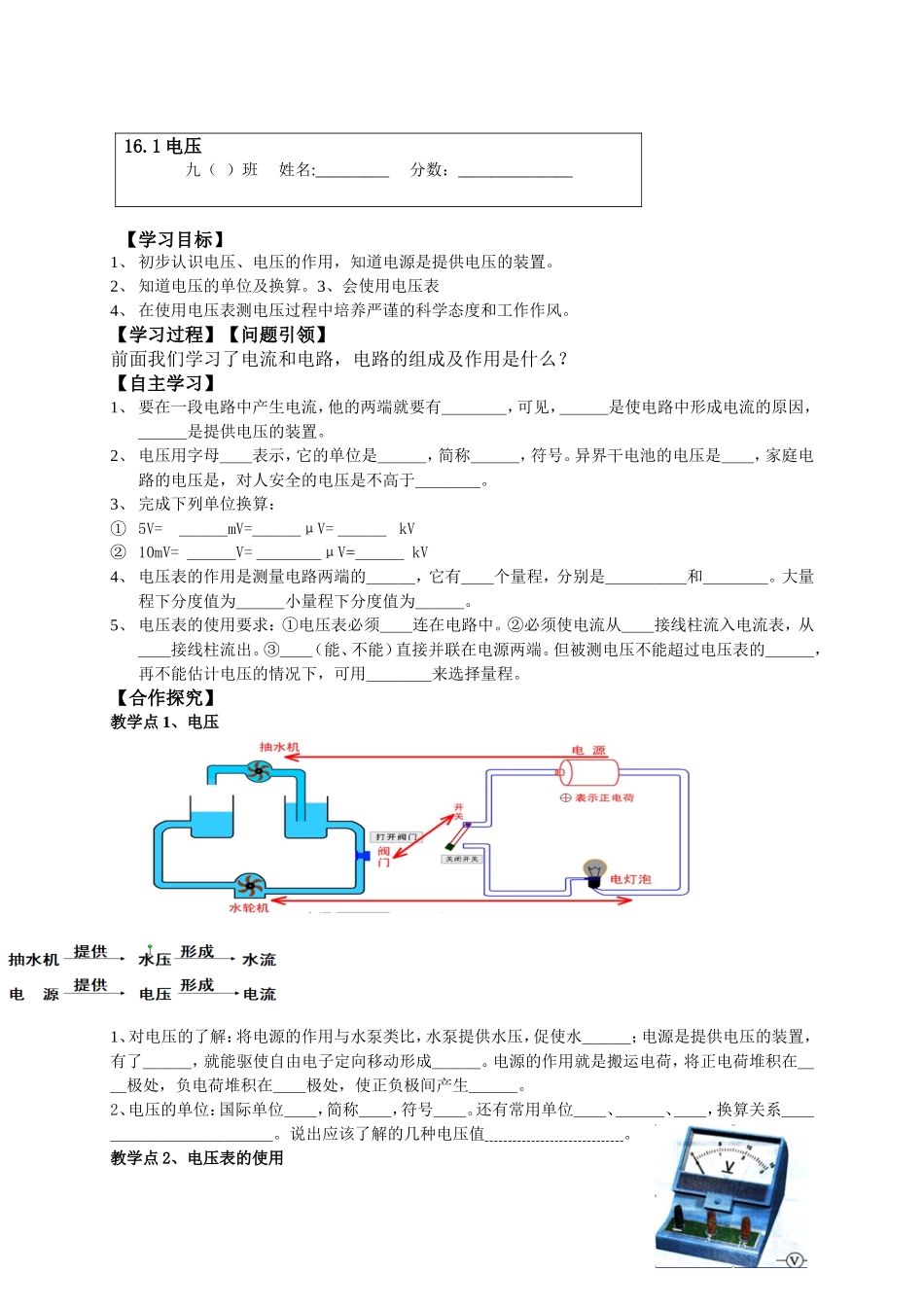

16.1电压九（）班姓名:_________分数：______________【学习目标】1、初步认识电压、电压的作用，知道电源是提供电压的装置。2、知道电压的单位及换算。3、会使用电压表4、在使用电压表测电压过程中培养严谨的科学态度和工作作风。【学习过程】【问题引领】前面我们学习了电流和电路，电路的组成及作用是什么？【自主学习】1、要在一段电路中产生电流，他的两端就要有＿＿＿＿，可见，＿＿＿是使电路中形成电流的原因，＿＿＿是提供电压的装置。2、电压用字母＿＿表示，它的单位是＿＿＿，简称＿＿＿，符号。异界干电池的电压是＿＿，家庭电路的电压是，对人安全的电压是不高于＿＿＿＿。3、完成下列单位换算：①5V=＿＿＿mV=＿＿＿μV=＿＿＿kV②10mV=＿＿＿V=＿＿＿＿μV=＿＿＿kV4、电压表的作用是测量电路两端的＿＿＿，它有＿＿个量程，分别是＿＿＿＿＿和＿＿＿＿。大量程下分度值为＿＿＿小量程下分度值为＿＿＿。5、电压表的使用要求：①电压表必须＿＿连在电路中。②必须使电流从＿＿接线柱流入电流表，从＿＿接线柱流出。③＿＿（能、不能）直接并联在电源两端。但被测电压不能超过电压表的＿＿＿，再不能估计电压的情况下，可用＿＿＿＿来选择量程。【合作探究】教学点1、电压1、对电压的了解：将电源的作用与水泵类比，水泵提供水压，促使水＿＿＿；电源是提供电压的装置，有了＿＿＿，就能驱使自由电子定向移动形成＿＿＿。电源的作用就是搬运电荷，将正电荷堆积在＿＿极处，负电荷堆积在＿＿极处，使正负极间产生＿＿＿。2、电压的单位：国际单位＿＿，简称＿＿，符号＿＿。还有常用单位＿＿、＿＿＿、＿＿，换算关系＿＿＿＿＿＿＿＿＿＿＿＿。说出应该了解的几种电压值。教学点2、电压表的使用1、电压表是测＿＿＿的仪表，如前图，在电路图中的符号＿＿＿。写出它的两个量程＿＿＿＿＿＿＿＿＿＿＿＿，对应的分度值＿＿＿＿＿＿＿＿＿＿＿＿。2、概要说出电压表的使用要求①＿＿＿＿＿＿②＿＿＿＿＿＿＿＿＿＿＿＿③＿＿＿＿＿＿3、教学点3、电流表与电压表的比较电压表电流表符号连接方式量程分度值能否直接接电源两端使用要求中的相同点对电路的等效影响电流表对电流无阻碍，在电路中相当于＿＿＿【梳理归纳】【达标检测】1、电压是使电路中形成＿＿＿的原因，提供电压的装置是＿＿＿，测量电压的仪表是＿＿。2单位换算：1200mV=V=kV。家庭电路的电压为V＝KV＝mV3、在下图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是【】4、如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是【】A.a为电流表，b为电压表，c为电流表B.a为电压表，b为电压表，c为电流表C.a为电流表，b为电流表，c为电压表D.a为电流表，b为电流表，c为电流表5、用笔画线代替导线，将下图所示的电路元件连接起来，要求L1、L2串联，电压表测L1两端的电压（估计在2V~3V之间），电压表测L2两端的电压（估计在2V~3V之间），并在右侧的方框内画出电路图。
