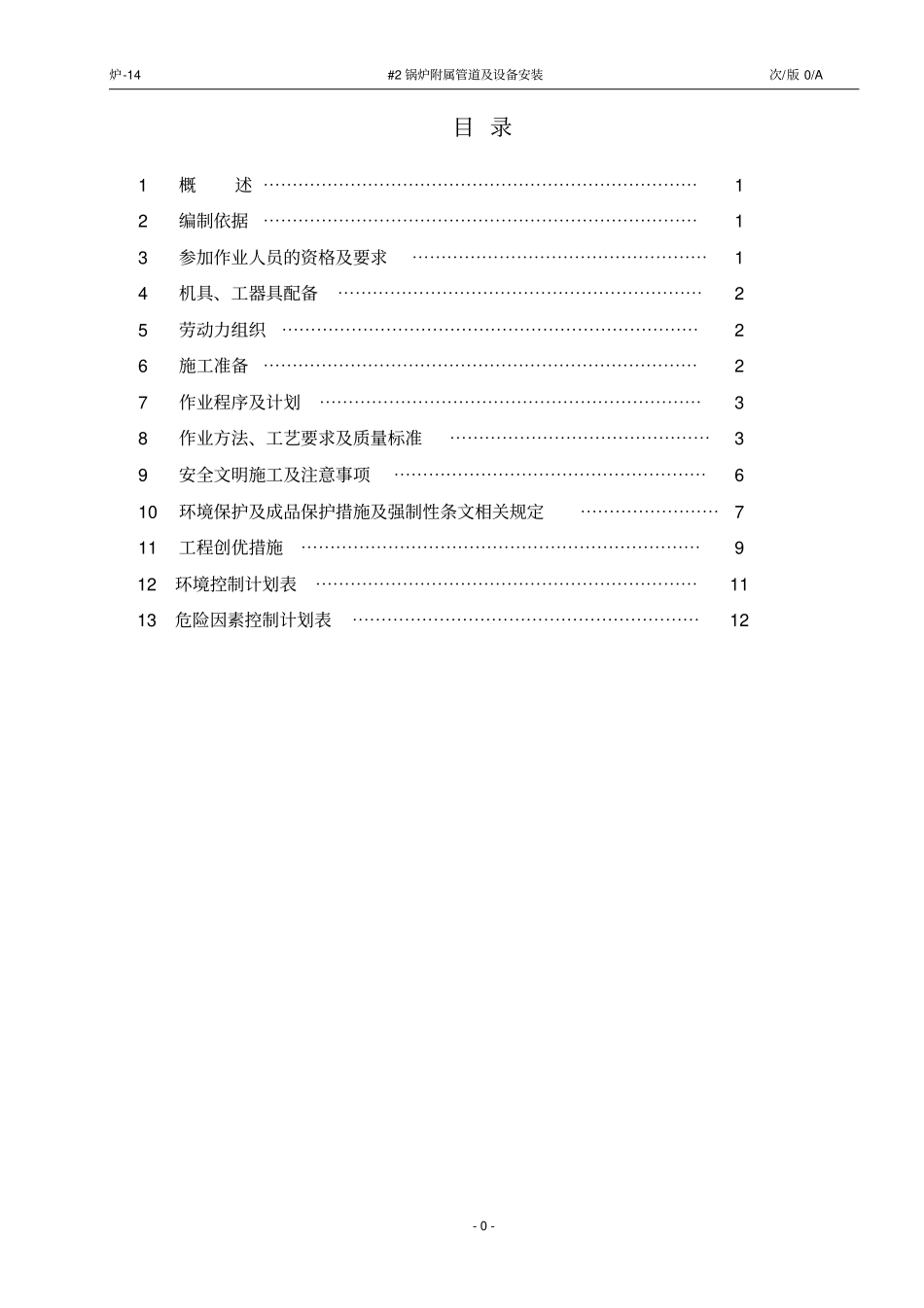

J/GC011工程名称：江苏华电句容发电有限公司一期（2×1000MW）工程机组容量：2×1000MW编号：炉-14作业指导书作业项目名称#2锅炉附属管道及设备安装出版日期审核批准编写会审编写单位施工管理部机务专业江苏省电力建设第三工程公司炉-14#2锅炉附属管道及设备安装次/版0/A-0-目录1概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13参加作业人员的资格及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14机具、工器具配备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25劳动力组织⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27作业程序及计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38作业方法、工艺要求及质量标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39安全文明施工及注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯610环境保护及成品保护措施及强制性条文相关规定⋯⋯⋯⋯⋯⋯⋯⋯711工程创优措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯912环境控制计划表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1113危险因素控制计划表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12炉-14#2锅炉附属管道及设备安装次/版0/A-1-1、概述1.1、工程概况江苏华电句容发电厂一期（2×1000MW）工程，其锅炉为东方锅炉股份有限公司生产的超超临界参数、变压直流炉、前后墙对冲燃烧、固态排渣、单炉膛、一次再热、平衡通风、露天布置、全钢构架、全悬吊п型锅炉结构（空预器拉出方式布置脱硝装置）。锅炉附属管道及设备安装主要有：锅炉杂项管道安装（疏水、放气、减温水管道等）、安全阀及排气管道、大气式扩容器排气管道安装、锅炉本体附件安装（膨胀指示器、阀门、压力表等）、启动疏水泵及管道安装、火检冷却风系统管道安装、微油点火系统管道安装等。2、编制依据2.1、东方锅炉厂相关安装说明书2.2、东方锅炉厂相关图纸2.3、《施工组织总设计》江苏电建三公司句容分公司2.4、《锅炉专业施工组织设计》江苏电建三公司句容分公司2.5、引用技术规范及标准《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1-2002《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001《电力工程建设强制性条文》电力工程部分第一篇《火力发电工程》2006版《电力建设施工质量验收及评价规程》2009版DLT5210.2锅炉机组3、参加作业人员的资格及要求3.1、作业人员应熟练掌握本工种基本知识和操作技能；电焊工应持证上岗，起重工、操作工须持证上岗且证件在有效期内。3.2、施工班（组）长应从事过锅炉受热面管道及设备的安装或具有安装同类项目的施工经验。3.3、所有作业人员必须经过安全知识培训并考试合格——体检合格——作业指导书交底后方可上岗作业。3.4、施工人员在施工前应认真学习和熟悉设备图纸及其技术要求、说明书以及有关规程规范，并理解和掌握受热面设备及管道的安装方法和工艺质量要求等。3.5、作业人员必须参加施工前的技术、安全和质量交底活动，并在交底记录上签字。3.6、作业人员应严格按图纸、有关规程、规范和作业指导书的要求进行施工。在施工过程中炉-14#2锅炉附属管道及设备安装次/版0/A-2-对有疑问或不清楚的地方要及时询问主管技术人员，不得盲目施工。4、机具、工器具配备机具数量机具数量FZQ2400塔吊1台70T汽车吊1台150t履带吊1台DMQ630炉顶吊1台50t履带吊2台40t平板车1辆40t/42m门吊1台25t平板车1辆链条葫芦3t20只链条葫芦2t20只链条葫芦10t6只链条葫芦5t30只链条葫芦20t4只卷扬机1t1台卷扬机12t2台卷扬机5t1台卸扣35T4只16t滑轮6只角向砂轮机20台电磨20台50m卷尺1把空压机1台速差控制器10只棕绳及其它常用工具若干施工用机械及电动工具必须经过安全性能检测合格，确认其机械、电气性能良好后方可投入使用，施工用计量器具必须定期进行校验，且在有效期内使用。5、劳动力组织岗位人数岗位人数班组长2人技术员1人专职安全员1人安装工30人焊工10人起重工10人架子工6人电工1人6、施...
