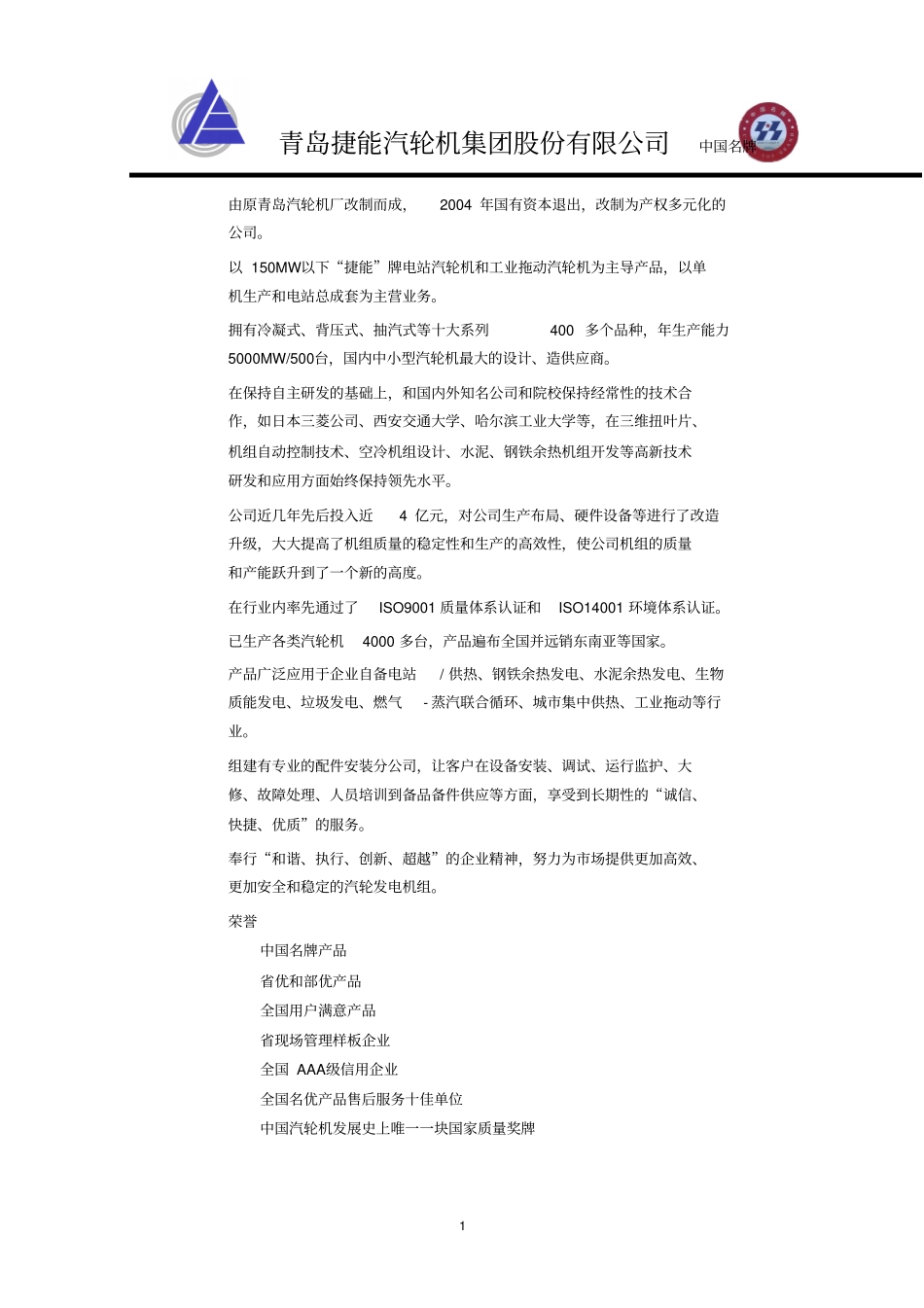

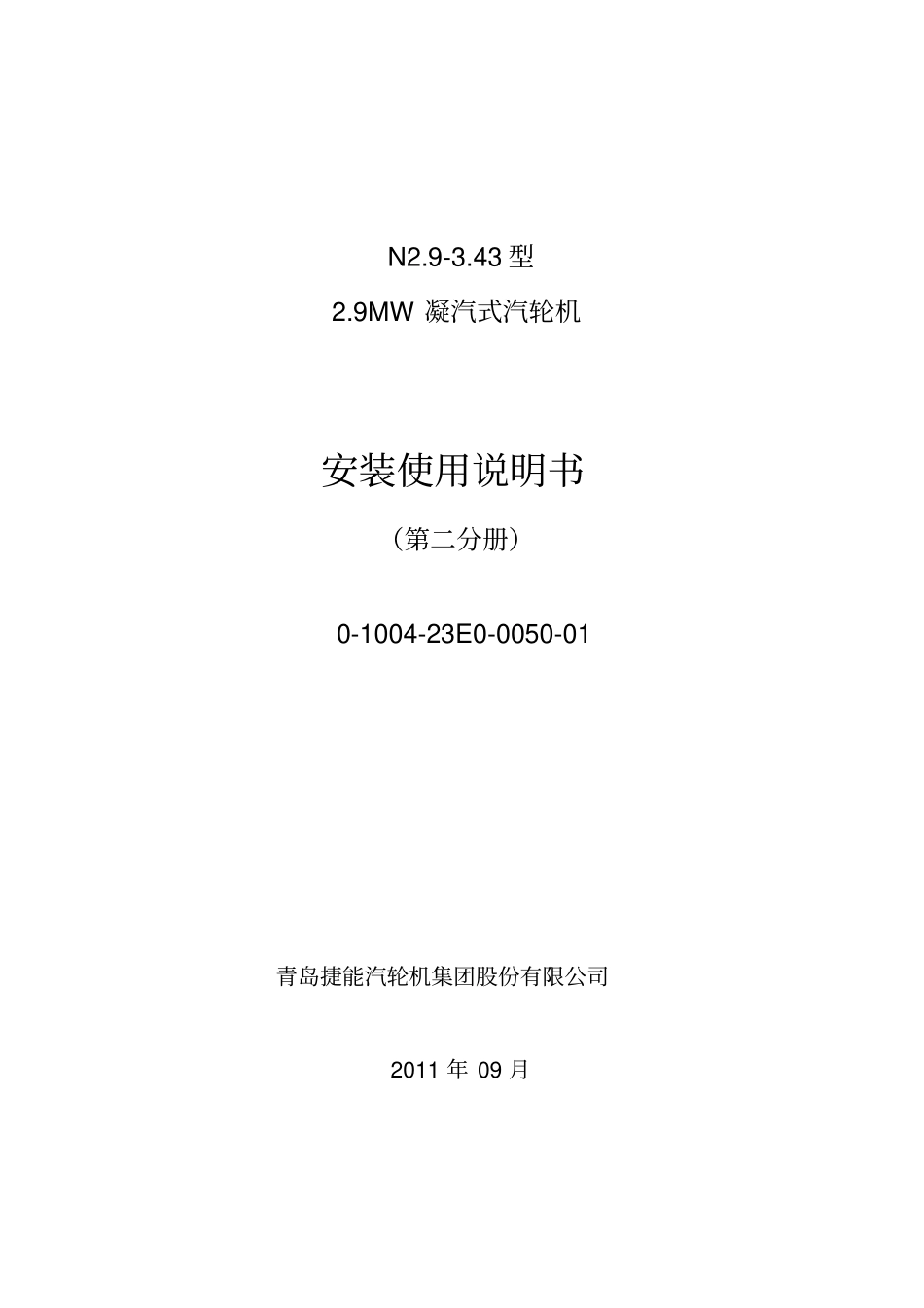

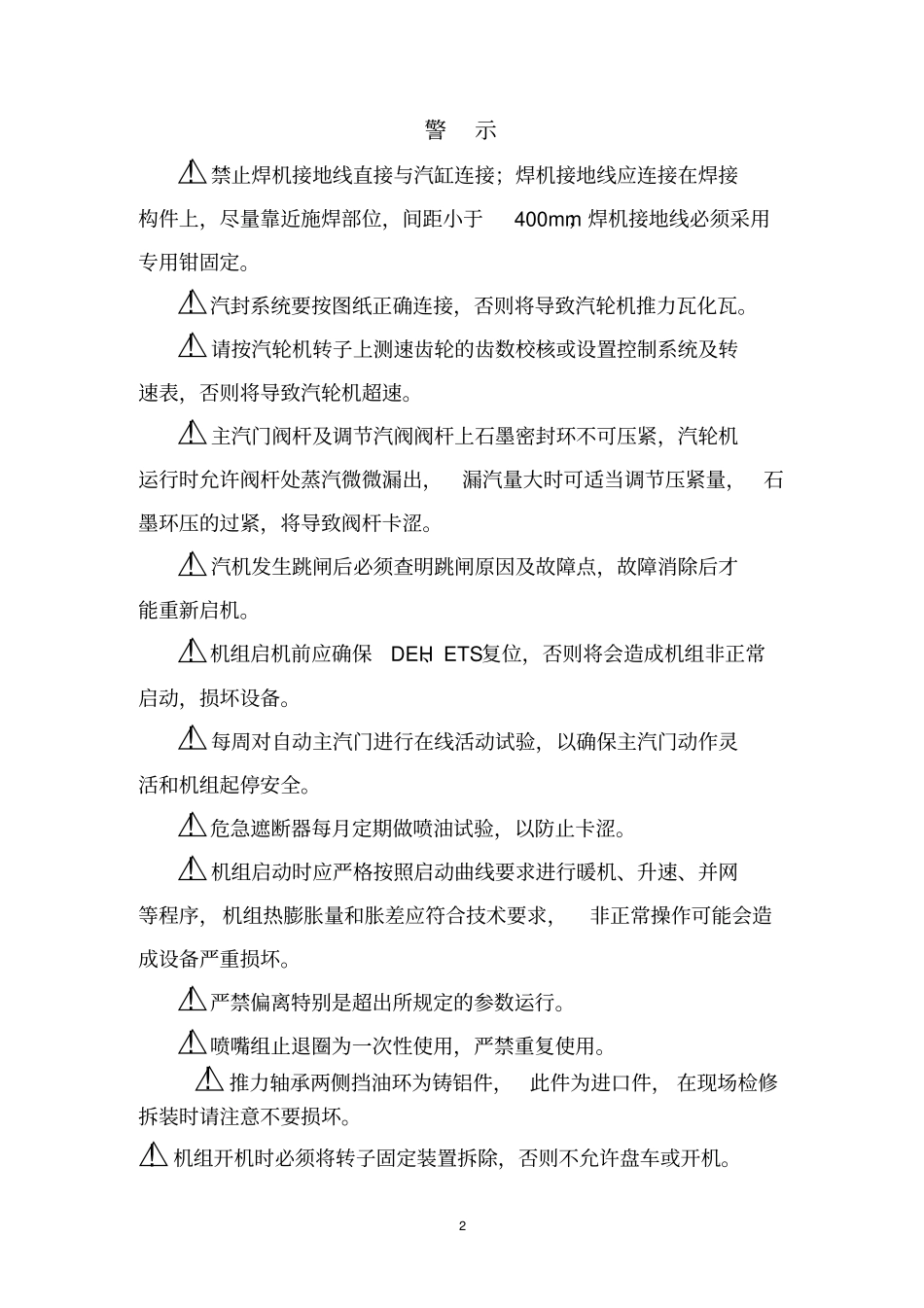

N2.9-3.43型2.9MW凝汽式汽轮机安装使用说明书（第二分册）0-1004-23E0-0050-01青岛捷能汽轮机集团股份有限公司2011年09月1青岛捷能汽轮机集团股份有限公司中国名牌由原青岛汽轮机厂改制而成，2004年国有资本退出，改制为产权多元化的公司。以150MW以下“捷能”牌电站汽轮机和工业拖动汽轮机为主导产品，以单机生产和电站总成套为主营业务。拥有冷凝式、背压式、抽汽式等十大系列400多个品种，年生产能力5000MW/500台，国内中小型汽轮机最大的设计、造供应商。在保持自主研发的基础上，和国内外知名公司和院校保持经常性的技术合作，如日本三菱公司、西安交通大学、哈尔滨工业大学等，在三维扭叶片、机组自动控制技术、空冷机组设计、水泥、钢铁余热机组开发等高新技术研发和应用方面始终保持领先水平。公司近几年先后投入近4亿元，对公司生产布局、硬件设备等进行了改造升级，大大提高了机组质量的稳定性和生产的高效性，使公司机组的质量和产能跃升到了一个新的高度。在行业内率先通过了ISO9001质量体系认证和ISO14001环境体系认证。已生产各类汽轮机4000多台，产品遍布全国并远销东南亚等国家。产品广泛应用于企业自备电站/供热、钢铁余热发电、水泥余热发电、生物质能发电、垃圾发电、燃气-蒸汽联合循环、城市集中供热、工业拖动等行业。组建有专业的配件安装分公司，让客户在设备安装、调试、运行监护、大修、故障处理、人员培训到备品备件供应等方面，享受到长期性的“诚信、快捷、优质”的服务。奉行“和谐、执行、创新、超越”的企业精神，努力为市场提供更加高效、更加安全和稳定的汽轮发电机组。荣誉中国名牌产品省优和部优产品全国用户满意产品省现场管理样板企业全国AAA级信用企业全国名优产品售后服务十佳单位中国汽轮机发展史上唯一一块国家质量奖牌2警示△!禁止焊机接地线直接与汽缸连接；焊机接地线应连接在焊接构件上，尽量靠近施焊部位，间距小于400mm；焊机接地线必须采用专用钳固定。△!汽封系统要按图纸正确连接，否则将导致汽轮机推力瓦化瓦。△!请按汽轮机转子上测速齿轮的齿数校核或设置控制系统及转速表，否则将导致汽轮机超速。△!主汽门阀杆及调节汽阀阀杆上石墨密封环不可压紧，汽轮机运行时允许阀杆处蒸汽微微漏出，漏汽量大时可适当调节压紧量，石墨环压的过紧，将导致阀杆卡涩。△!汽机发生跳闸后必须查明跳闸原因及故障点，故障消除后才能重新启机。△!机组启机前应确保DEH、ETS复位，否则将会造成机组非正常启动，损坏设备。△!每周对自动主汽门进行在线活动试验，以确保主汽门动作灵活和机组起停安全。△!危急遮断器每月定期做喷油试验，以防止卡涩。△!机组启动时应严格按照启动曲线要求进行暖机、升速、并网等程序，机组热膨胀量和胀差应符合技术要求，非正常操作可能会造成设备严重损坏。△!严禁偏离特别是超出所规定的参数运行。△!喷嘴组止退圈为一次性使用，严禁重复使用。△!推力轴承两侧挡油环为铸铝件，此件为进口件，在现场检修拆装时请注意不要损坏。△!机组开机时必须将转子固定装置拆除，否则不允许盘车或开机。3青岛捷能汽轮机股份有限公司安装使用说明书0-1004-23E0-0050-01N2.9-3.43型2.9MW凝汽式汽轮机共26页第页目录一、本体结构⋯⋯⋯⋯⋯⋯⋯4～8二、调节保安系统⋯⋯⋯⋯⋯9～17三、油系统⋯⋯⋯⋯⋯⋯⋯⋯18～20四、辅机系统⋯⋯⋯⋯⋯⋯⋯21～22五、安装说明⋯⋯⋯⋯⋯⋯⋯23～26资料来源编制校对审核提出部门标准审查标记处数更改文件号签字日期批准文号审定4前言本说明书为本型号汽轮机的专用说明书，主要介绍汽轮机的结构、调节保安系统、油系统、辅机系统及安装要求，有关机组的技术规范、辅助设备、安装数据、工况图、启动曲线等内容详见《安装使用说明书》（第一分册）。一、本体结构本汽轮机为单缸背压式汽轮机，本体主要由转子部分和静子部分组成。转子部分包括套装式柔性转子、叶轮、危急遮断器、盘车齿轮、联轴器等；静子部分包括汽缸、主汽门、蒸汽室、喷嘴组、转向导叶环、隔板、汽封、轴承、轴承座、调节汽阀、盘车装置、公用底盘等。1、汽缸：本汽轮机的汽缸为单缸结构，由前、后缸两部分组成。前汽缸采用...
