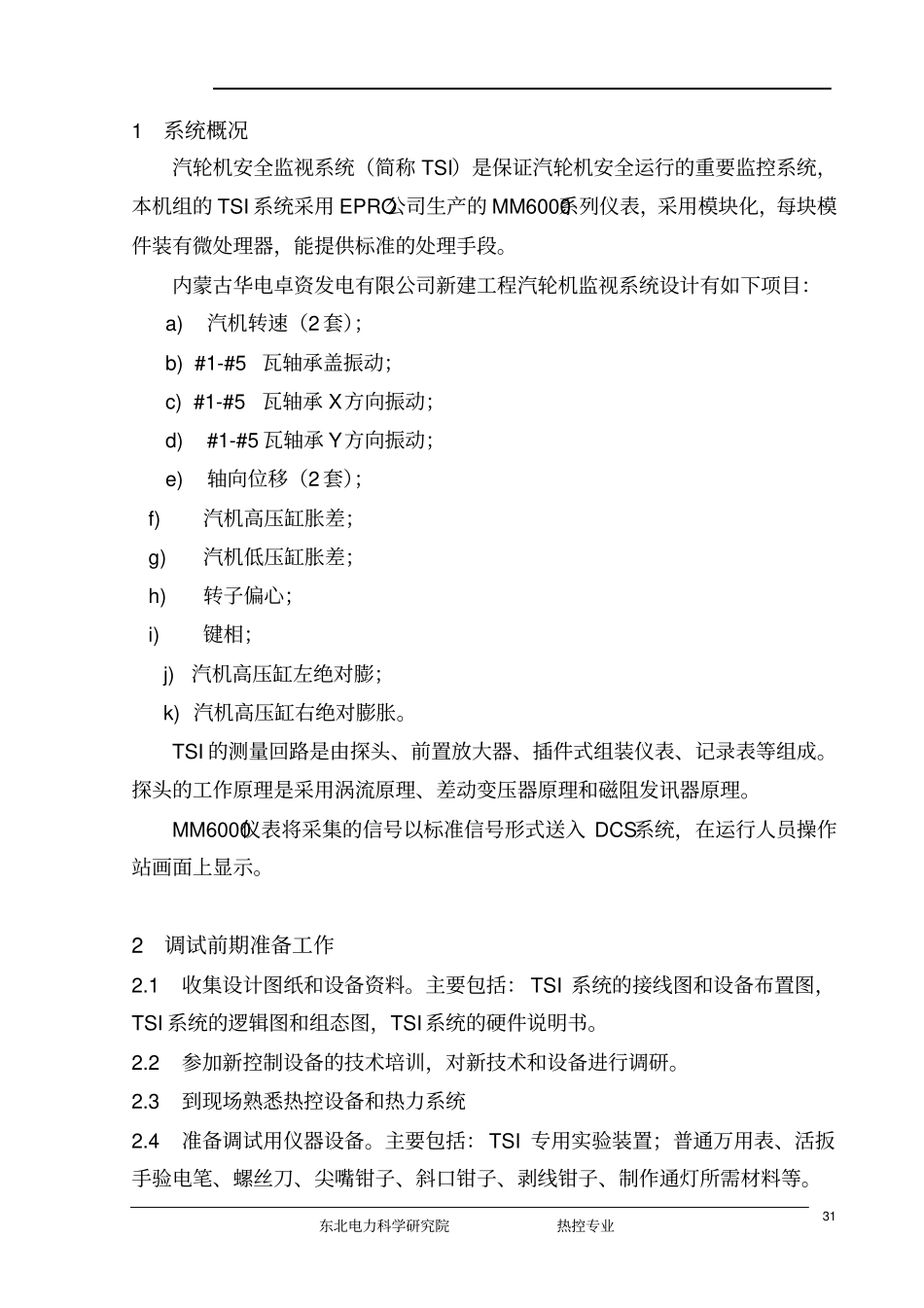

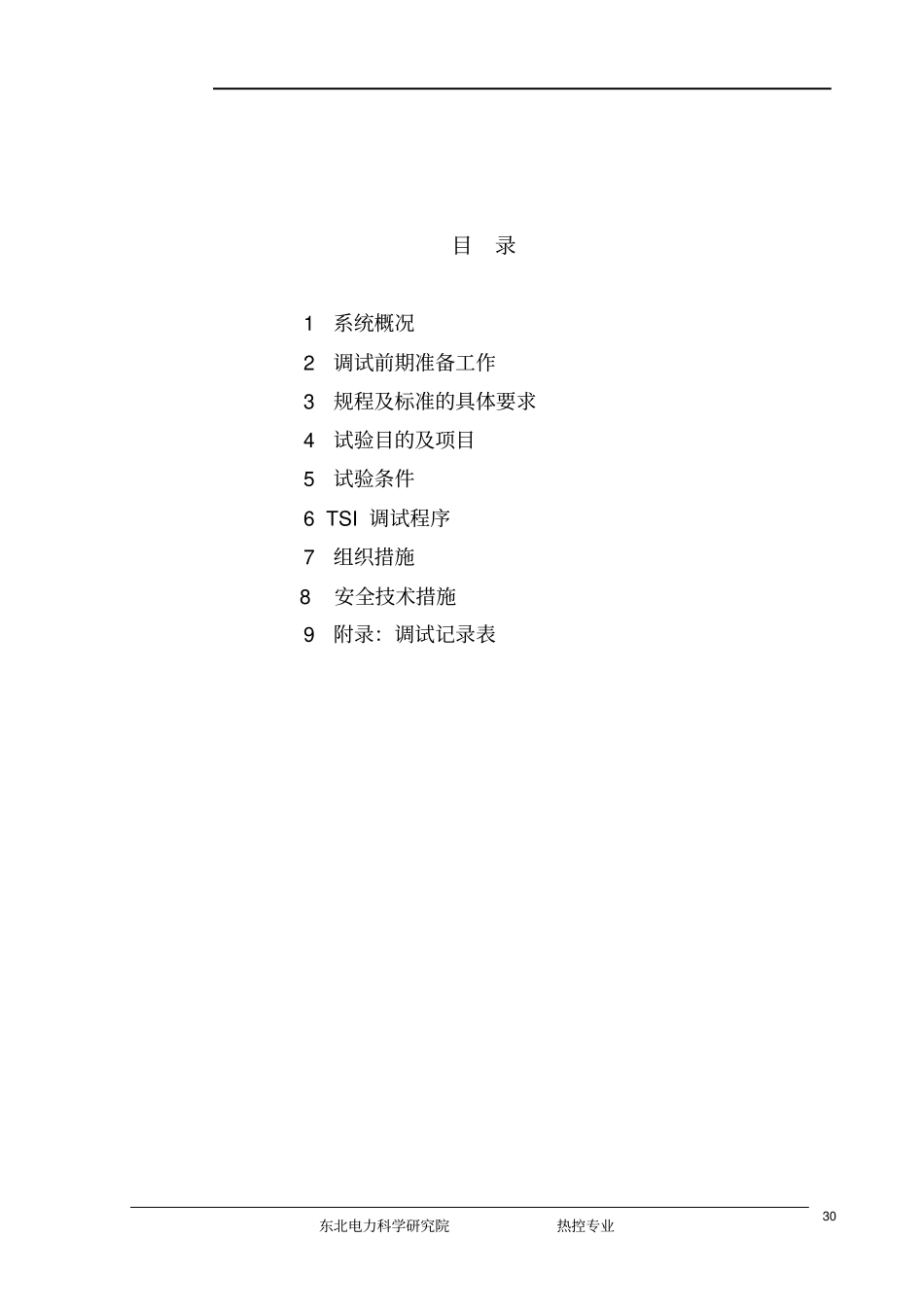

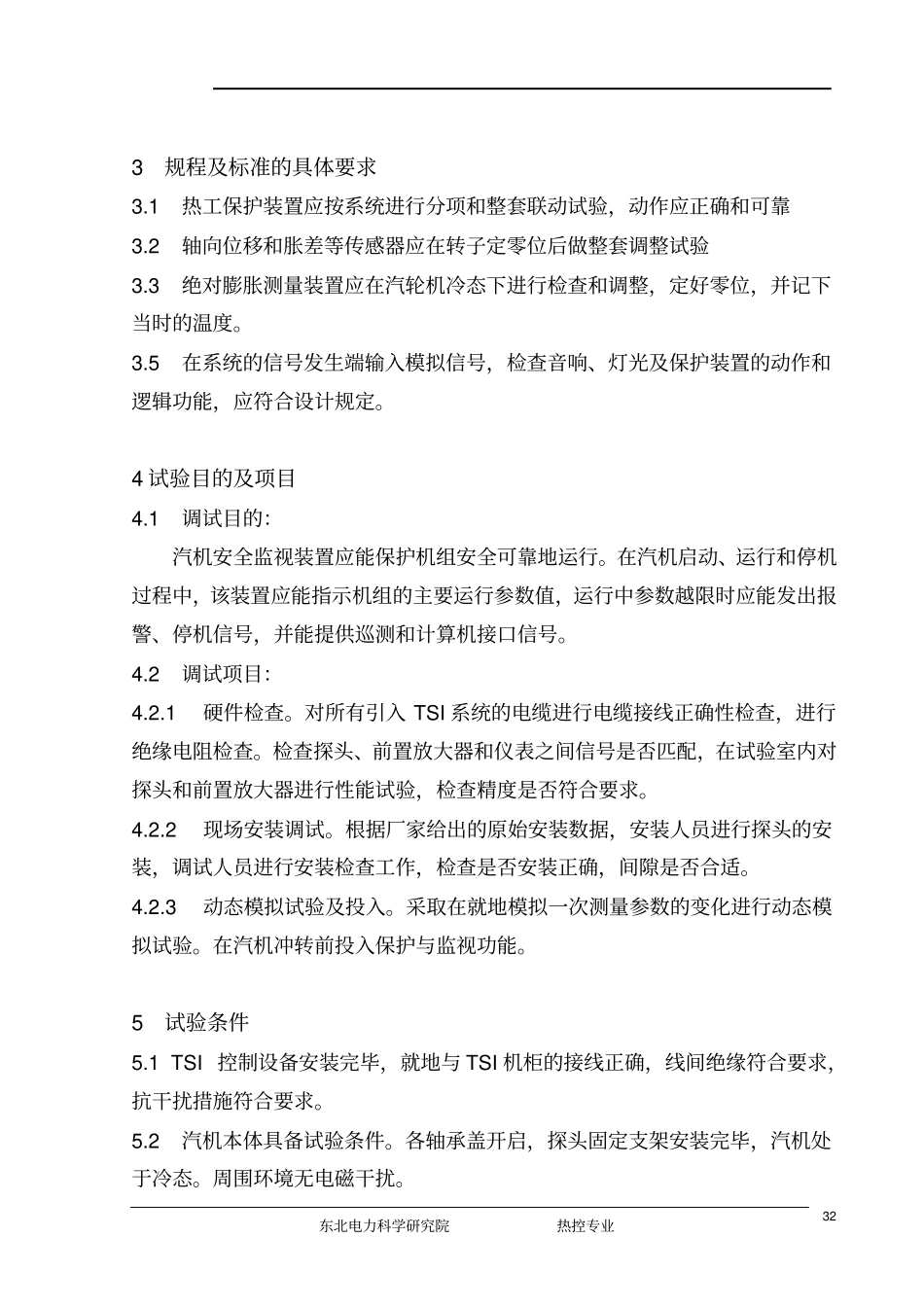

东北电力科学研究院热控专业30目录1系统概况2调试前期准备工作3规程及标准的具体要求4试验目的及项目5试验条件6TSI调试程序7组织措施8安全技术措施9附录：调试记录表东北电力科学研究院热控专业311系统概况汽轮机安全监视系统（简称TSI）是保证汽轮机安全运行的重要监控系统，本机组的TSI系统采用EPRO公司生产的MM6000系列仪表，采用模块化，每块模件装有微处理器，能提供标准的处理手段。内蒙古华电卓资发电有限公司新建工程汽轮机监视系统设计有如下项目：a)汽机转速（2套）；b)#1-#5瓦轴承盖振动；c)#1-#5瓦轴承X方向振动；d)#1-#5瓦轴承Y方向振动；e)轴向位移（2套）；f)汽机高压缸胀差；g)汽机低压缸胀差；h)转子偏心；i)键相；j)汽机高压缸左绝对膨；k)汽机高压缸右绝对膨胀。TSI的测量回路是由探头、前置放大器、插件式组装仪表、记录表等组成。探头的工作原理是采用涡流原理、差动变压器原理和磁阻发讯器原理。MM6000仪表将采集的信号以标准信号形式送入DCS系统，在运行人员操作站画面上显示。2调试前期准备工作2.1收集设计图纸和设备资料。主要包括：TSI系统的接线图和设备布置图，TSI系统的逻辑图和组态图，TSI系统的硬件说明书。2.2参加新控制设备的技术培训，对新技术和设备进行调研。2.3到现场熟悉热控设备和热力系统2.4准备调试用仪器设备。主要包括：TSI专用实验装置；普通万用表、活扳手验电笔、螺丝刀、尖嘴钳子、斜口钳子、剥线钳子、制作通灯所需材料等。东北电力科学研究院热控专业323规程及标准的具体要求3.1热工保护装置应按系统进行分项和整套联动试验，动作应正确和可靠3.2轴向位移和胀差等传感器应在转子定零位后做整套调整试验3.3绝对膨胀测量装置应在汽轮机冷态下进行检查和调整，定好零位，并记下当时的温度。3.5在系统的信号发生端输入模拟信号，检查音响、灯光及保护装置的动作和逻辑功能，应符合设计规定。4试验目的及项目4.1调试目的：汽机安全监视装置应能保护机组安全可靠地运行。在汽机启动、运行和停机过程中，该装置应能指示机组的主要运行参数值，运行中参数越限时应能发出报警、停机信号，并能提供巡测和计算机接口信号。4.2调试项目：4.2.1硬件检查。对所有引入TSI系统的电缆进行电缆接线正确性检查，进行绝缘电阻检查。检查探头、前置放大器和仪表之间信号是否匹配，在试验室内对探头和前置放大器进行性能试验，检查精度是否符合要求。4.2.2现场安装调试。根据厂家给出的原始安装数据，安装人员进行探头的安装，调试人员进行安装检查工作，检查是否安装正确，间隙是否合适。4.2.3动态模拟试验及投入。采取在就地模拟一次测量参数的变化进行动态模拟试验。在汽机冲转前投入保护与监视功能。5试验条件5.1TSI控制设备安装完毕，就地与TSI机柜的接线正确，线间绝缘符合要求，抗干扰措施符合要求。5.2汽机本体具备试验条件。各轴承盖开启，探头固定支架安装完毕，汽机处于冷态。周围环境无电磁干扰。东北电力科学研究院热控专业335.3用千斤顶推动转子，使推力盘紧靠工作推力瓦或非工作推力瓦。5.4系统电源工作正常，试验工具齐全，TSI装置功能恢复完善。5.5有关专业人员、安装人员、电厂人员、提供装置的厂家人员到达现场。6TSI调试程序6.1TSI装置试验室内送电前检查6.1.1外观检查确认各组件和元器件无损坏，焊接牢固，组件插接紧固。6.1.2测量并记录探头电阻，电阻值符合厂家要求。6.1.3测量并记录输入/输出信号端、电源端、输出接点端的对表壳绝缘电阻，其阻值应大于2MΩ。6.1.4按各测量回路要求检查所配探头、延长电缆、前置放大器是否匹配，符合要求。6.2TSI实验室内校验6.2.1设置电源输入为220VAC±10%。6.2.2按厂家的图纸要求连接探头、前置放大器和仪表间的配线。6.2.3检查仪表在电源波动允许范围内，输出变化符合精度要求。6.2.4在专用试验台上做探头特性曲线的测试，检查探头曲线斜率、线性范围是否符合厂家要求。填写探头特性检查试验记录。6.2.5轴向位移仪表的校验方法轴向位移探头为涡流传感器。6.2.5.1将探头固定在专用试验台上，连接各个独立测量回路，标记各通道的探头号、延长电缆号、前置放大器号，待安装时配套就位。6.2.5....
