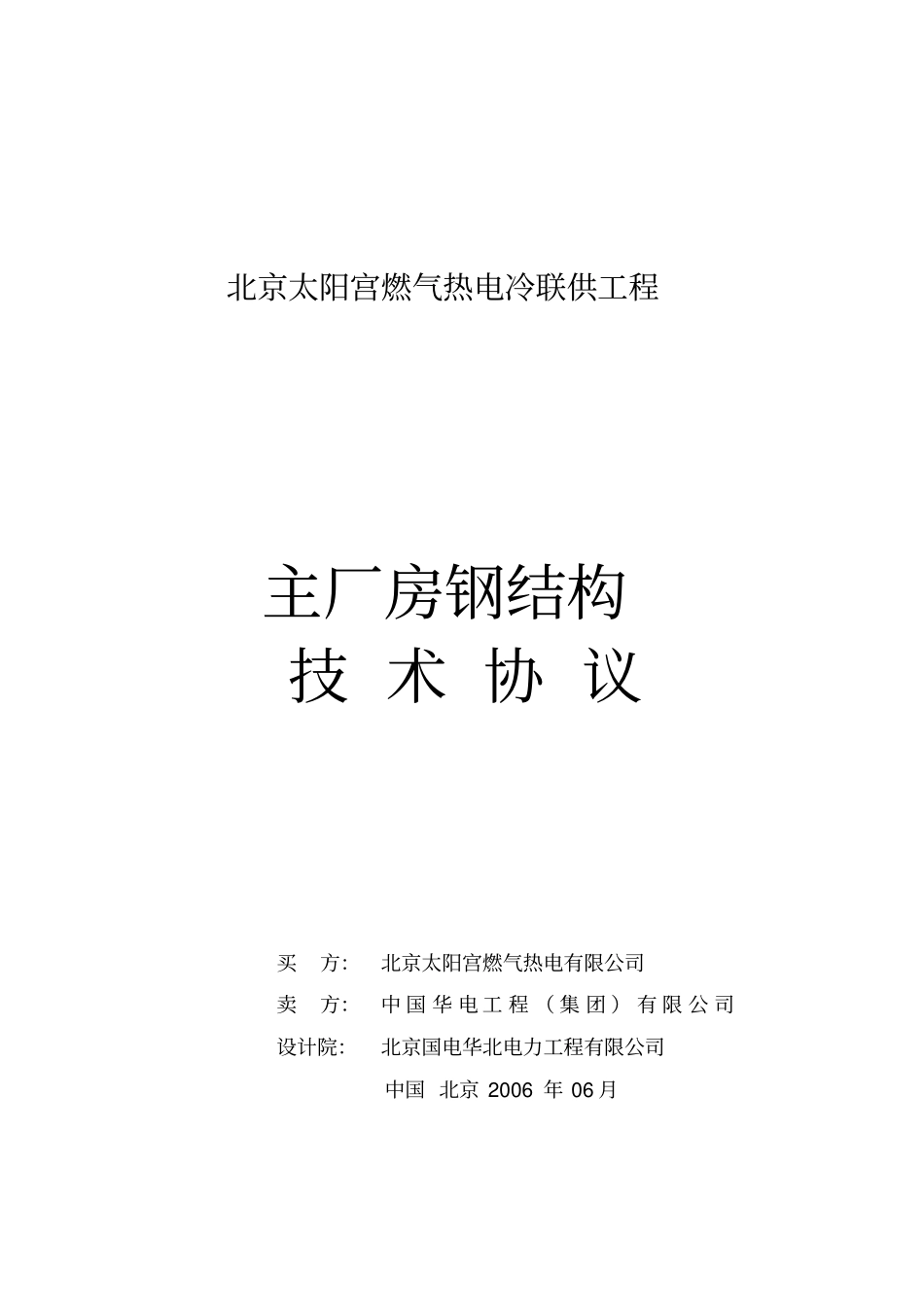

北京太阳宫燃气热电冷联供工程主厂房钢结构技术协议买方：北京太阳宫燃气热电有限公司卖方：中国华电工程（集团）有限公司设计院：北京国电华北电力工程有限公司中国北京2006年06月2技术协议书1技术规范一、工作范围卖方应提供各种材料（包括钢材、高强螺栓副、柱脚螺栓副等）、工厂加工图以及安装图、制造、运输（发送）、油漆及除锈防腐，以及所有钢结构及其构件材料的试验、检验和检查。本标范围中包括燃机房钢结构、汽机房钢结构、启动锅炉房钢结构等。二、设计法规及标准名称编号钢结构设计规范GB50017-2003建筑抗震设计规范GB50011-2001钢结构工程施工质量验收规范GB50205-2001建筑钢结构焊接规程JGJ81-2002高层民用建筑钢结构技术规程JGJ99-98钢结构高强度螺栓连接的设计、施工及验收规程JGJ82-91钢铁产品镀锌层质量实验方法GB/T1839-93紧固件标准汇编钢结构用高强度大六角螺栓、六角头螺母、垫圈与技术条件GB/T1228－1231钢结构用六角法兰面扭剪型高强度螺栓连接副技术条件QBC1011～1014－90钢材力学及工艺性能实验取样规定GB2975－82金属拉伸实验试样GB6397-86金属布氏硬度实验方法GB231-84焊接接头拉伸试验方法GB-2651焊接接头冲击实验方法GB-2650压力容器无损检测JB4730-94涂漆通用技术条件焊接H型钢YB3301-92钢结构焊接规范DL/T5072-97火力发电厂保温油漆设计规程ISO2063-73焊接接头弯曲及压扁试验方法GB-2653T型角焊接头弯曲试验方法GB-7032金属涂层-钢铁抗防护-金属喷漆和喷铝SD2013-853焊接接头及堆焊金属硬度试验方法GB-2654热轧钢板和钢带GB709-88热轧槽钢GB707-88热轧工字钢GB706-88热轧角钢GB9787、9788-88热轧圆钢和方钢GB702-86碳钢焊条GB/T5117低合金钢焊条GB/T5118焊接用钢丝GB1300-77埋弧焊丝GB14957-94气体保护焊丝GB8110-95碳素结构钢GB/T700低合金高强度结构钢GB/T1591钢的应变时效敏感性试验方法（夏比冲击法）GB4164-84金属夏比（V型缺口）冲击试验方法GB2106-80建筑防腐工程施工及验收规范GB50212-91建筑防腐蚀工程质量检验评定标准GB50224-95热轧H型钢尺寸、外形、重量及允许偏差GB11263-89厚度方向性能钢板GB/T5313备注：所有标准、规范均执行国家及行业最新版本，条文中有不一致的部分，均按照高标准执行。上述规范若出新规范，应按新规范执行。三、设计要求1.设计范围卖方应根据设计院提供的钢结构框架图、平面布置图（包括构件型号）、部分节点内力值、典型连接节点大样及设计原则等资料，完成构件工厂加工图以及安装图（包括钢结构节点详图）。2.材料2.1钢材厂房钢结构的框架柱、梁主材采用焊接及热轧宽翼缘H型钢，强度等级均为Q235B（个别主梁采用Q345B）。柱间支撑采用热轧宽翼缘H型钢，强度等级Q235B。材料的化学成分和机械性能应符合《低合金高强度结构钢》（GB/T1591-94）各项标准，交货时应具有碳、锰、硅、硫、磷、合金元素等化学成分和屈服强度、抗拉强度、伸长率、冲击韧性试验以及冷弯试验等机械性能的合格保证书及复检报告书。4各楼层次梁选用Q235B,个别次梁选用Q345B,详见钢次梁总图，材料的质量应符合《碳素结构钢》（GB700-88）的各项标准,交货时应有化学成分和机械性能的合格保证书.化学成分要求碳、锰、硅、硫、磷含量符合相应的规定,机械性能要求屈服点、抗拉强度、伸长率和冷弯试验合格。作钢结构连接的连接材料均应与被连接构件所采用的钢材材质相适应。将两种不同强度的钢材相连接时，可采用与低强度钢材相适应的连接材料。对于板厚≥40mm的钢板其厚度方向截面性能不应小于国家标准《厚度方向性能钢板》（GB50313）关于Z15级规定的容许值。板厚大于等于26mm，应附加100％的超声波检测，按满足压力容器钢板探伤四级标准控制(JB4730-94)。本卷册中焊接及轧制H型钢表示方式分别示意如下：2.2焊条手工电弧焊应采用符合国家标准《碳钢焊条》（GB/T5117）或《低合金钢焊条》（GB/T5118）规定的焊条。为使经济合理，选择的焊条型号应与构件钢材（主体金属）的强度相适应。选用时按下列要求确定：2.2.1对Q235B钢焊件采用E43xx型焊条。2.2.2对Q345B钢焊件采用E50xx型焊条。52.3焊丝和焊剂自动或半自动埋弧焊应采用与焊件材料强度相...
