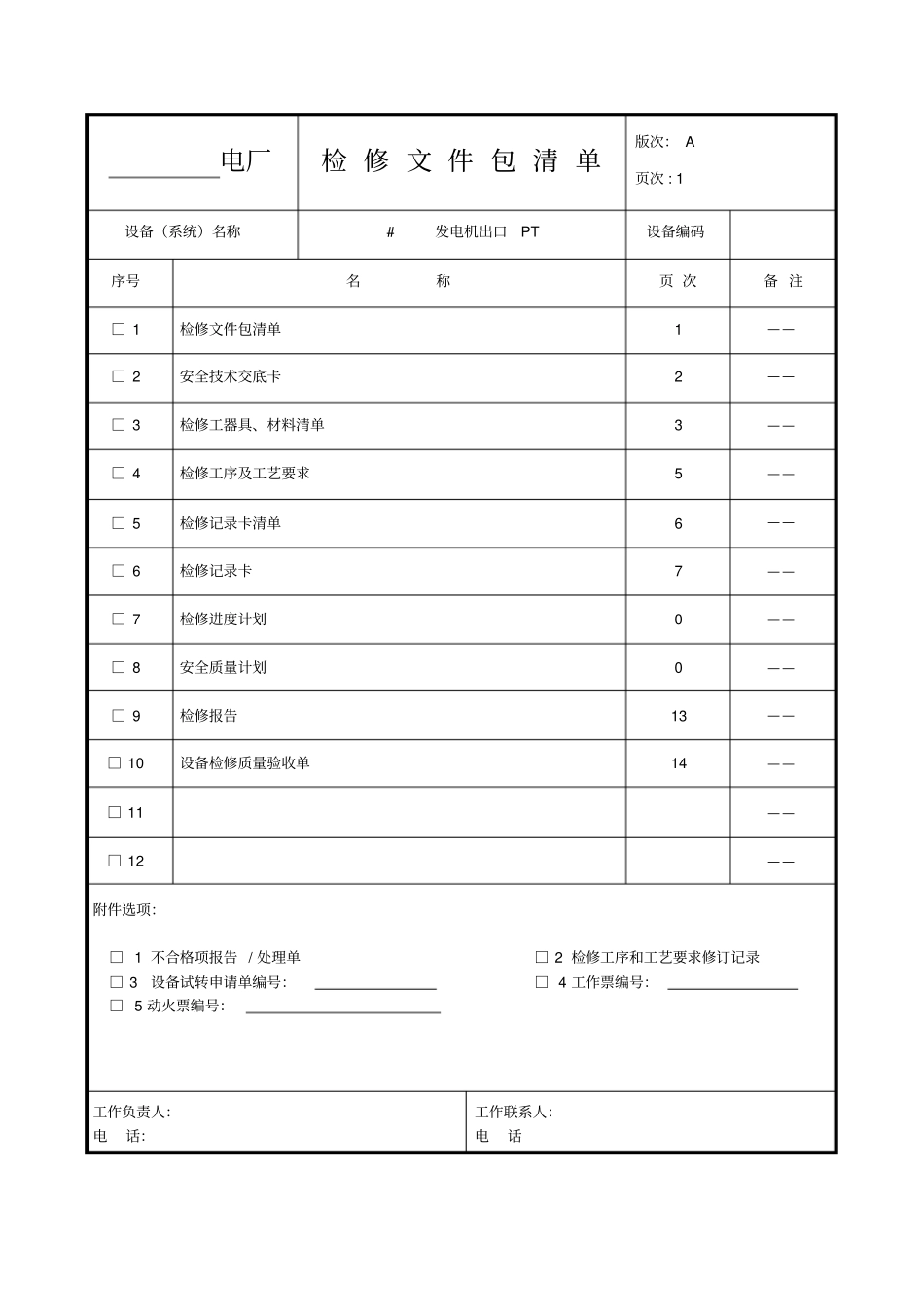

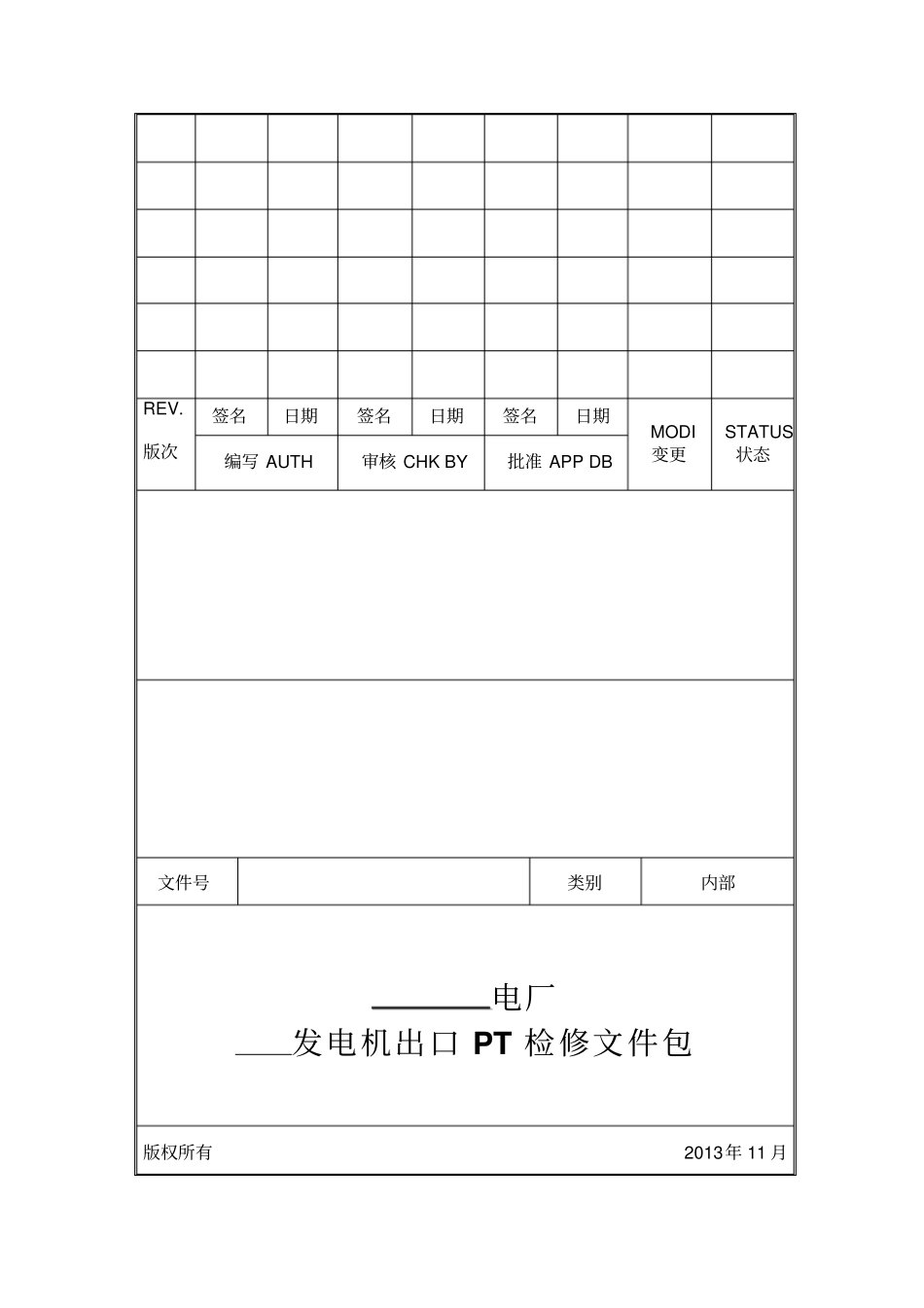

REV.版次签名日期签名日期签名日期MODI变更STATUS状态编写AUTH审核CHKBY批准APPDB文件号类别内部电厂发电机出口PT检修文件包版权所有2013年11月电厂检修文件包清单版次：A页次:1设备（系统）名称#发电机出口PT设备编码序号名称页次备注□1检修文件包清单1——□2安全技术交底卡2——□3检修工器具、材料清单3——□4检修工序及工艺要求5——□5检修记录卡清单6——□6检修记录卡7——□7检修进度计划0——□8安全质量计划0——□9检修报告13——□10设备检修质量验收单14——□11——□12——附件选项：□1不合格项报告/处理单□2检修工序和工艺要求修订记录□3设备试转申请单编号：□4工作票编号：□5动火票编号：工作负责人：电话：工作联系人：电话电厂安全技术任务交底卡版次：A页次:2设备（系统）名称#发电机出口PT设备编码专业班组■电气日期工作类型■检修□试验□更换□其它优先级□紧急■一般主要工作内容：1、发电机出口PT卫生清扫；2、发电机出口PT检查、预试。计划完成的工作时段年月日至年月日安健环以及其他施工措施要求：1、办理工作票，办理好施工所需的相关手续2、根据需要搭设脚手架，所有现场的架子必须保证牢固可靠并有护杆，并经验收合格后方可使用；3、所有临时焊接的吊挂装置必须牢固可靠，满足强度要求，起重装置检验合格；4、高空作业必须做好个人安全防护措施，系牢合格的安全带；5、工作现场应有充足的照明；6、施工现场应布置安全隔离标志，并悬挂安全警示标牌；7、拆卸的材料、设备应按指定地点堆放；8、施工现场正确佩带PPE保护用品；9、施工现场做到工完料尽场地清。技术要点：1、PT绝缘电阻要求：不低于出厂值或初始值的60%2、空载电流要求：额定电压下与出厂值或初始值应无明显变化中性点有效接地系统试验电压为1.5Um/√3应不大于最大允许电流3、交流感应耐压试验要求：一次绕组为27KV；二次绕组之间及对地为2KV，半绝缘的采用三倍频法试验。交底人：被交底人：电厂检修工器具、材料清单版次：A页次:3项目说明发电机出口PT设备编码一、常用工器具序号名称型号规格数量编号□1手电筒1只□2螺丝刀1套□3电源线架1个□4活动板手10＂、12＂，15＂各2把□5梅花板手M8－M321套□6万用表数字万用表1块□7□8□9□10□11□12□13□14□15□16工作负责人工作联系人电厂检修工器具、材料清单版次：A页次:4项目说明发电机出口PT设备编码序号名称型号规格数量编号二、消耗材料□1塑料布2m宽6米□2记号笔（白色）1只□3导电膏DDG-A1袋□4铅丝8#1卷□5破布5公斤□6砂布(#0、#800)各10张□7□8□9三、安健环材料□1警示带2卷□2警示牌2块□3橡胶垫1卷□4口罩6个□5防护眼镜1个□6彩条布2捆工作负责人工作联系人电厂检修工序及工艺要求版次：A页次：5设备（系统）名称发电机出口PT设备编码（一）施工条件1、施工用的工器具准备充足，施工场所的临时电源等已经具备使用条件。2、检修所需的材料及设备已经到达现场，能够随时领用。3、施工场所周围的作业环境必须整洁，并挂警示标志。4、施工前，对参加施工的所有人员进行详细、有针对性的技术交底，使施工人员了解施工过程中的注意事项、工艺质量要求，以及一些先进的施工工艺。5、开出检修工作票。（二）发电机出口PT检修1、PT清扫并检查外观是否良好2、检查柜门锁是否可靠，如有异常需处理3、检查PT一次保险是否损坏,保险与保险座连接情况是否良好4、检查PT接地是否良好,接地线是否断股。5、检查PT小车进出是否顺畅。6、检查PT二次叉件连接是否紧固7、检查PT的隔断门是否顺畅8、PT柜、母线柜清扫并检查各连接是否紧固9、PT柜接地是否良好（三）发电机出口PT试验1、PT绝缘电阻要求：不低于出厂值或初始值的60%2、空载电流要求：额定电压下与出厂值或初始值应无明显变化中性点有效接地系统试验电压为1.5Um/√3应不大于最大允许电流3、交流感应耐压试验要求：一次绕组为27KV；二次绕组之间及对地为2KV半绝缘的采用三倍频法试验。4、一次保险电阻测量（四）结束工作1、清理工作现场。2、清点工具并押回工作票。3、整理技术记录并归档。电厂检修记录卡清单版次：A页次：6项目说明发电机出口PT设备编码序号名称编号备注...
