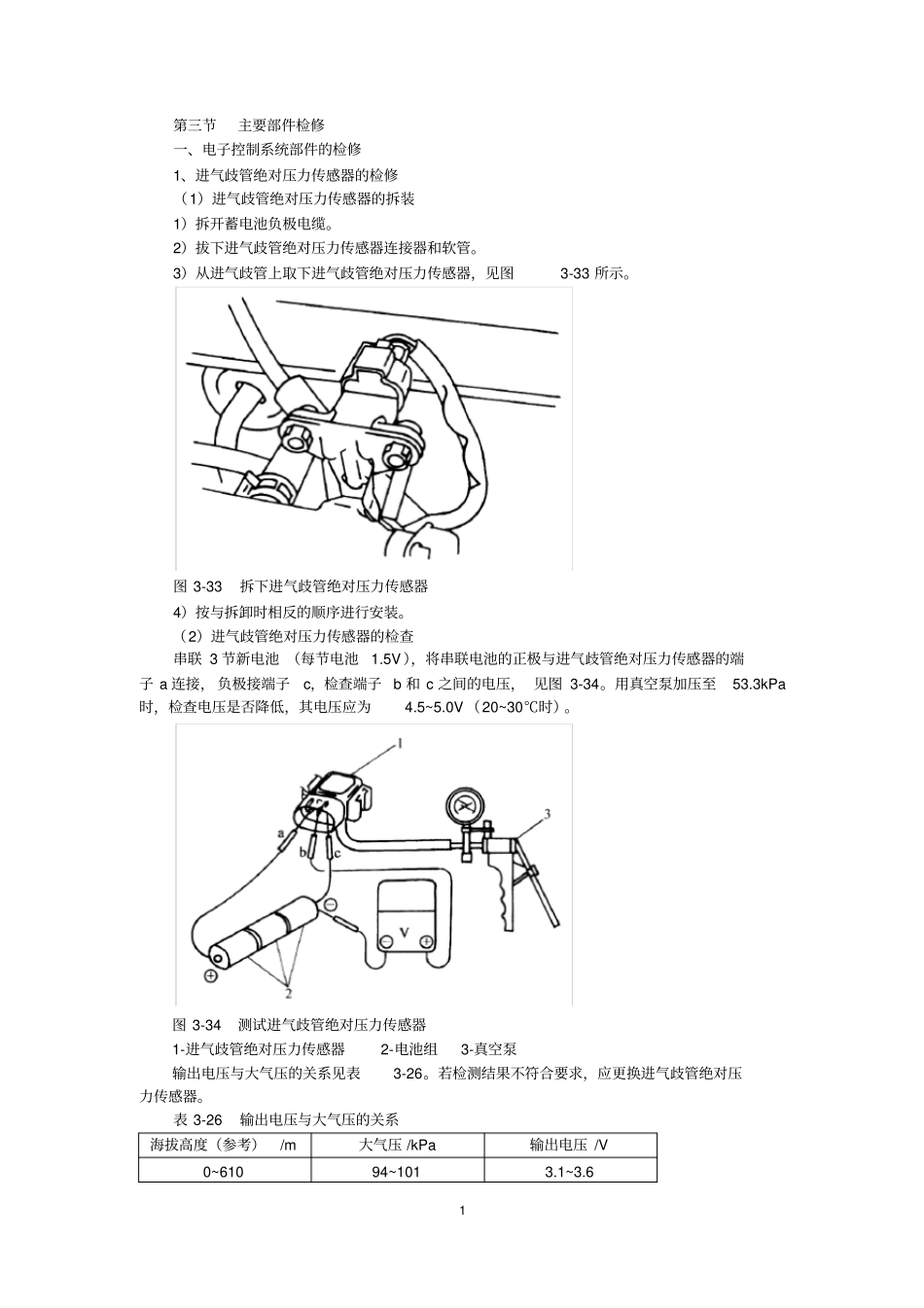

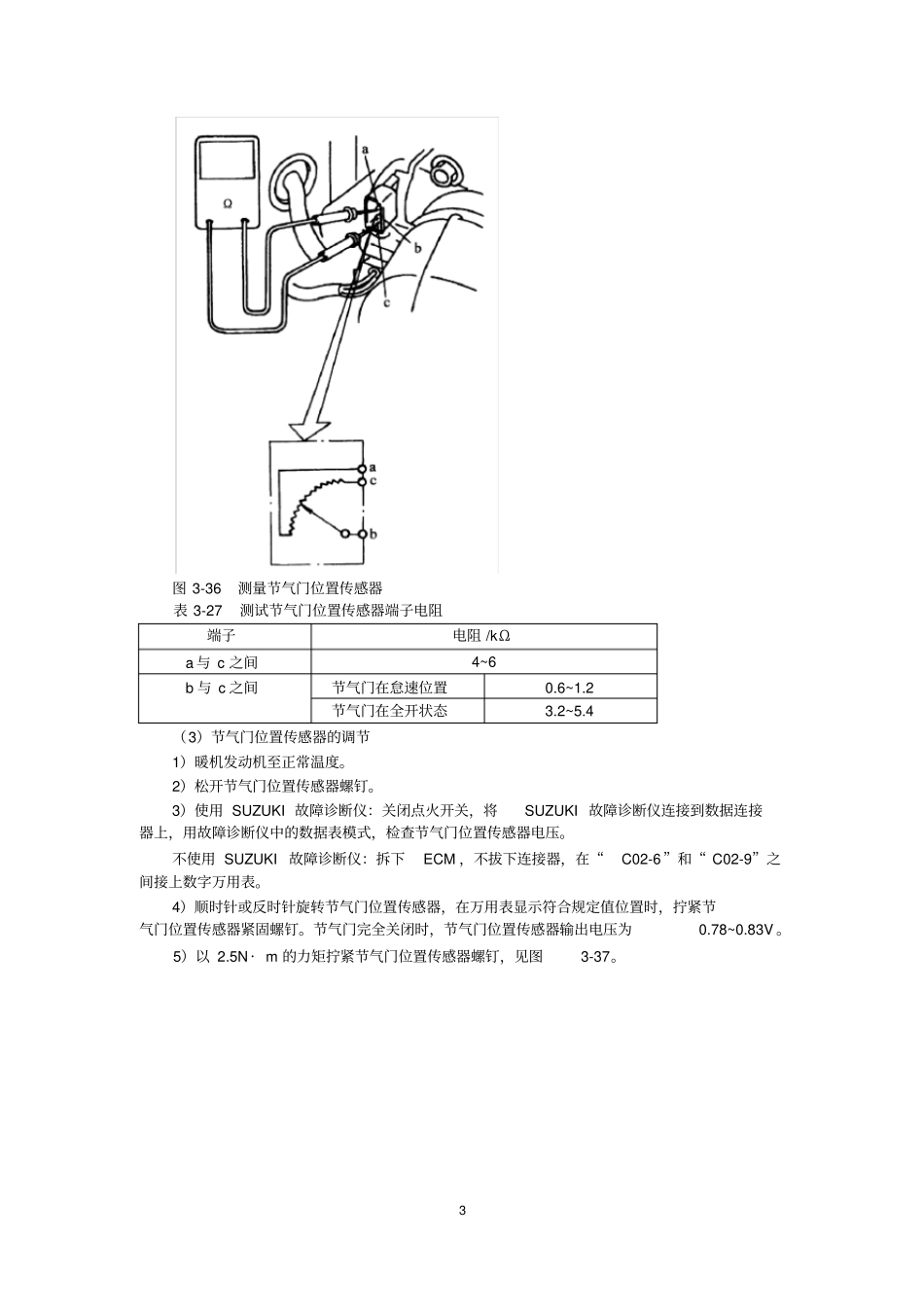

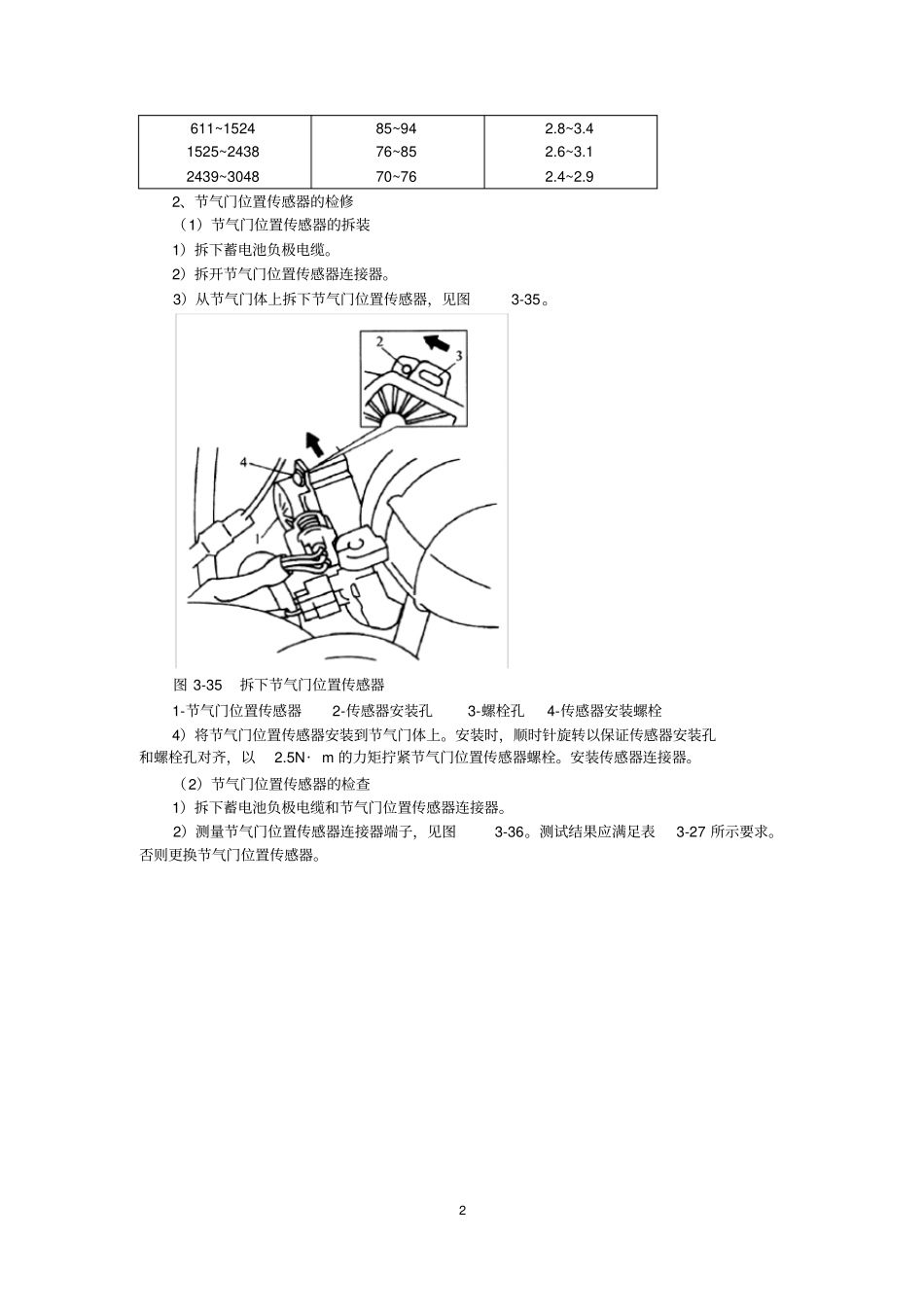

1第三节主要部件检修一、电子控制系统部件的检修1、进气歧管绝对压力传感器的检修（1）进气歧管绝对压力传感器的拆装1）拆开蓄电池负极电缆。2）拔下进气歧管绝对压力传感器连接器和软管。3）从进气歧管上取下进气歧管绝对压力传感器，见图3-33所示。图3-33拆下进气歧管绝对压力传感器4）按与拆卸时相反的顺序进行安装。（2）进气歧管绝对压力传感器的检查串联3节新电池（每节电池1.5V），将串联电池的正极与进气歧管绝对压力传感器的端子a连接，负极接端子c，检查端子b和c之间的电压，见图3-34。用真空泵加压至53.3kPa时，检查电压是否降低，其电压应为4.5~5.0V（20~30℃时）。图3-34测试进气歧管绝对压力传感器1-进气歧管绝对压力传感器2-电池组3-真空泵输出电压与大气压的关系见表3-26。若检测结果不符合要求，应更换进气歧管绝对压力传感器。表3-26输出电压与大气压的关系海拔高度（参考）/m大气压/kPa输出电压/V0~61094~1013.1~3.62611~15241525~24382439~304885~9476~8570~762.8~3.42.6~3.12.4~2.92、节气门位置传感器的检修（1）节气门位置传感器的拆装1）拆下蓄电池负极电缆。2）拆开节气门位置传感器连接器。3）从节气门体上拆下节气门位置传感器，见图3-35。图3-35拆下节气门位置传感器1-节气门位置传感器2-传感器安装孔3-螺栓孔4-传感器安装螺栓4）将节气门位置传感器安装到节气门体上。安装时，顺时针旋转以保证传感器安装孔和螺栓孔对齐，以2.5N·m的力矩拧紧节气门位置传感器螺栓。安装传感器连接器。（2）节气门位置传感器的检查1）拆下蓄电池负极电缆和节气门位置传感器连接器。2）测量节气门位置传感器连接器端子，见图3-36。测试结果应满足表3-27所示要求。否则更换节气门位置传感器。3图3-36测量节气门位置传感器表3-27测试节气门位置传感器端子电阻端子电阻/kΩa与c之间4~6b与c之间节气门在怠速位置0.6~1.2节气门在全开状态3.2~5.4（3）节气门位置传感器的调节1）暖机发动机至正常温度。2）松开节气门位置传感器螺钉。3）使用SUZUKI故障诊断仪：关闭点火开关，将SUZUKI故障诊断仪连接到数据连接器上，用故障诊断仪中的数据表模式，检查节气门位置传感器电压。不使用SUZUKI故障诊断仪：拆下ECM，不拔下连接器，在“C02-6”和“C02-9”之间接上数字万用表。4）顺时针或反时针旋转节气门位置传感器，在万用表显示符合规定值位置时，拧紧节气门位置传感器紧固螺钉。节气门完全关闭时，节气门位置传感器输出电压为0.78~0.83V。5）以2.5N·m的力矩拧紧节气门位置传感器螺钉，见图3-37。4图3-37拧紧节气门位置传感器螺钉1-节气门位置传感器2-螺钉6）检查确定当节气门完全打开时，节气门位置传感器输出电压应为3.7~4.7V。7）安装ECM。8）拆下蓄电池负极电缆，30s以后接上。3、进气温度传感器的检修（1）进气温度传感器的拆卸1）拆下蓄电池负极电缆。2）拆下进气温度传感器连接器。3）从空气滤清器出气软管处拆下进气温度传感器，见图3-38。图3-38拆下进气温度传感器（2）进气温度传感器的检查。将进气温度传感器传感部件放入水中，当水温逐渐上升时检测进气温度传感器端子之间的电阻，见图3-39a。若检测结果不符合要求（见图3-39b），则更换进气温度传感器。5图3-39检测进气温度传感器端子间电阻注：括号内的电阻值仅供参考。（3）进气温度传感器的安装。按与拆卸时相反的顺序进行安装，并注意清洁进气温度传感器与空气滤清器出气软管之间的配合面。4、发动机冷却液温度传感器的检修（1）发动机冷却液温度传感器的拆卸1）拆下蓄电池负极电缆。2）放掉发动机冷却液。3）拆下发动机冷却液温度传感器连接器。4）从出水管上拆下冷却液温度传感器，见图3-40。图3-40拆下冷却液温度传感器（2）发动机冷却液温度传感器的检查。将冷却液温度传感器传感部件放入水中，当水温逐渐上升时检查冷却液温度传感器端子之间的电阻，见图3-41ao若检测结果不符合要求（见图3-41b），则更换发动机冷却液温度传感器。6图3-41检测发动机冷却液温度传感器端子电阻注：括号内的电阻值仅供参考。（3）发动机冷却液温度传感器的安装。安装步骤与拆卸时相反，并注意：1）清洁发动机冷却液温度传感...
