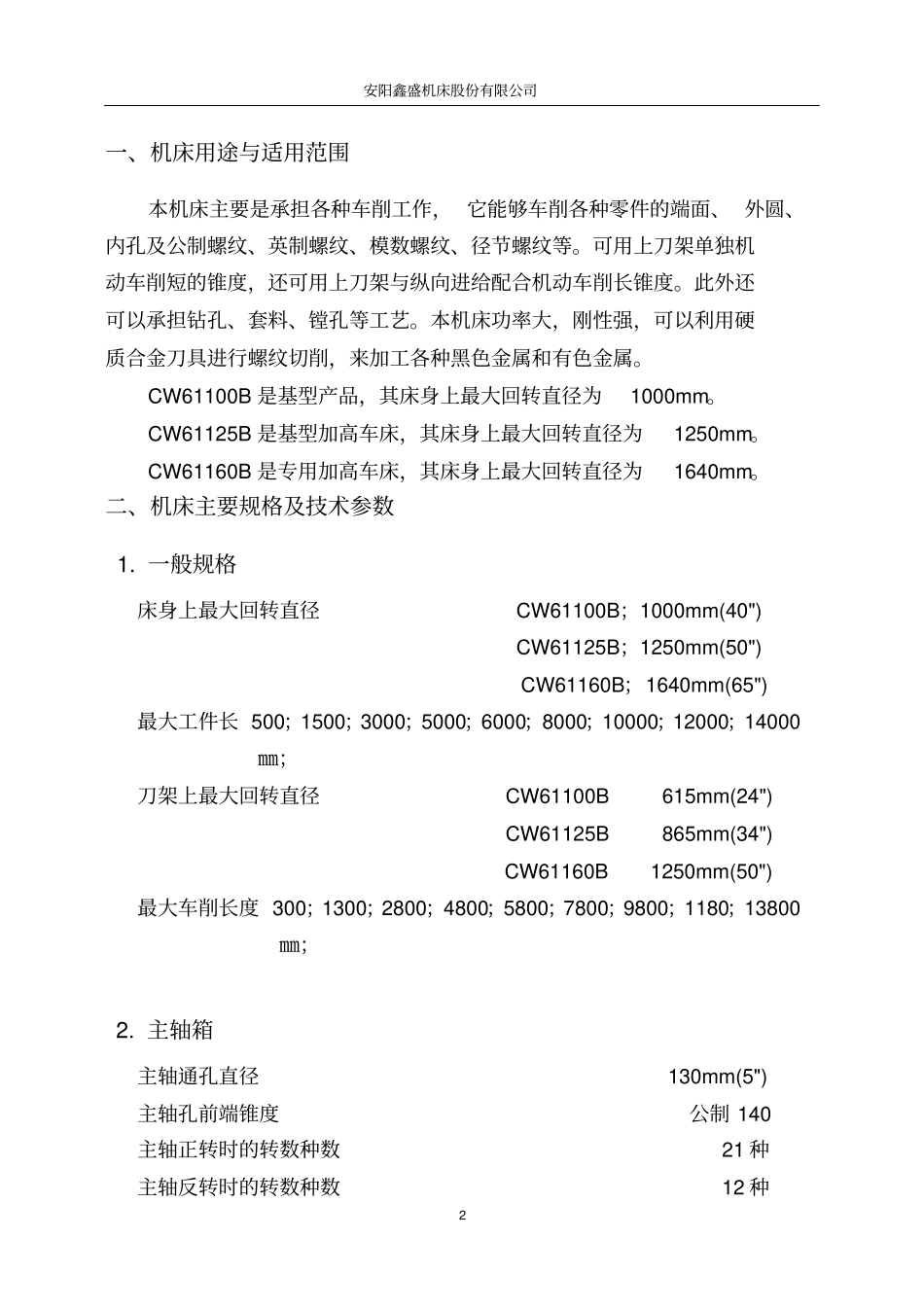

安阳鑫盛机床股份有限公司1安阳鑫盛机床股份有限公司2一、机床用途与适用范围本机床主要是承担各种车削工作，它能够车削各种零件的端面、外圆、内孔及公制螺纹、英制螺纹、模数螺纹、径节螺纹等。可用上刀架单独机动车削短的锥度，还可用上刀架与纵向进给配合机动车削长锥度。此外还可以承担钻孔、套料、镗孔等工艺。本机床功率大，刚性强，可以利用硬质合金刀具进行螺纹切削，来加工各种黑色金属和有色金属。CW61100B是基型产品，其床身上最大回转直径为1000mm。CW61125B是基型加高车床，其床身上最大回转直径为1250mm。CW61160B是专用加高车床，其床身上最大回转直径为1640mm。二、机床主要规格及技术参数1.一般规格床身上最大回转直径CW61100B；1000mm(40")CW61125B；1250mm(50")CW61160B；1640mm(65")最大工件长500；1500；3000；5000；6000；8000；10000；12000；14000㎜；刀架上最大回转直径CW61100B615mm(24")CW61125B865mm(34")CW61160B1250mm(50")最大车削长度300；1300；2800；4800；5800；7800；9800；1180；13800㎜；2.主轴箱主轴通孔直径130mm(5")主轴孔前端锥度公制140主轴正转时的转数种数21种主轴反转时的转数种数12种安阳鑫盛机床股份有限公司3主轴转速范围正转3.15—315转/分反转3.5—291转/分3.进给箱主轴每转刀架的纵横向进给量种数56种主轴每转刀架的进给量范围：纵向0.1—12mm(0.004"--0.473")横向(为纵向的二分之一)0.05—6mm(0.002"--0.236")上刀架(为纵向的四分之一)0.025—3mm(0.001"--0.118")公制螺纹的种数44种公制螺纹的螺距范围1—120mm英制螺纹的种数31种英制螺纹每寸牙数范围28—1/4模数螺纹的种数45种模数螺纹的模数范围0.5—60mm径节螺纹的种数38种径节螺纹的范围1/2—56DP4.刀架主轴中心至刀具安装基面的垂直距离48mm刀具截面45×45mm刀架回转角度±90°床鞍的最大行程450、1450、2950、4950、5950、7950、9950、11950、13950下刀架最大横向行程520mm(20")、580mm(22")、630mm(24")上刀架的最大行程300mm(12")上刀架及下刀架刻度盘每转一格时刀架的行程0.05mm(0.002")刀架的快速移动速度安阳鑫盛机床股份有限公司4纵向3740mm/分横向1870mm/分小刀架935mm/分5.床尾顶尖套筒直径160mm(6")顶尖套筒的最大行程300mm(12")顶尖套筒锥孔的锥度莫氏6#6.润滑及操纵油泵型号CB—B10输油量10L/分工作压力25kg/cm转速1450转/分7.机床的外形尺寸和重量机床的高度CW61100B1700mmCW61125B1825mmCW61160B2150mm机床的宽度2150mm机床的总长及净重：最大工件长度㎜50015003000500060008000100001200014000机床的总长㎜3600460061008100910011100131001510017100净重kgCW61100B8300920010700121001280014200156001700018400CW61125B93001020011800148001550016900183001970021100CW61160B103001140012900159001660018000194002080022200安阳鑫盛机床股份有限公司58.机床的承载重量机床承载工件最大重量6000kg三、机床系统1.传动系统（见图2，图3，图4,图5及传动件明细表）安阳鑫盛机床股份有限公司6安阳鑫盛机床股份有限公司7安阳鑫盛机床股份有限公司8图4CW61160B传动系统补充图安阳鑫盛机床股份有限公司9图5CW61160B传动系统补充挂轮图安阳鑫盛机床股份有限公司10传动件明细表部件件号齿数或螺纹头数模数或螺距变位系数或螺旋角材料热处理主轴箱202440445局部G522043454+0.2540Cr20443942045224+0.352046304204750420504752051205+0.420524842053564-0.35205439420563752057645-0.4452058274+0.517540Cr2061774452062484-0.4940Cr7032064225+0.42067703274+0.51752068246+1右15·2069625-0.4452080666+0.95左15·局部G452087444局部G522088442.5-0.4240Cr2090642.5-0.4452091222.5+0.440Cr2096442.52097242.5+0.42098662.5-0.4安阳鑫盛机床股份有限公司11传动件明细表部件件号齿数或螺纹头数模数或螺距变位系数或螺旋角材料热处理主轴箱2100442.540Cr局部G522220404+0.25452221454-0.252222304+0.2540Cr挂轮8013522.545齿部G488018642.58019872.5酚醛布板8021452.545齿部G48CW61125B-8012582.5进給箱7017442.7570182737020243.75+1.33647021273.75-0.55167022303...
