100条电气口诀VIP免费

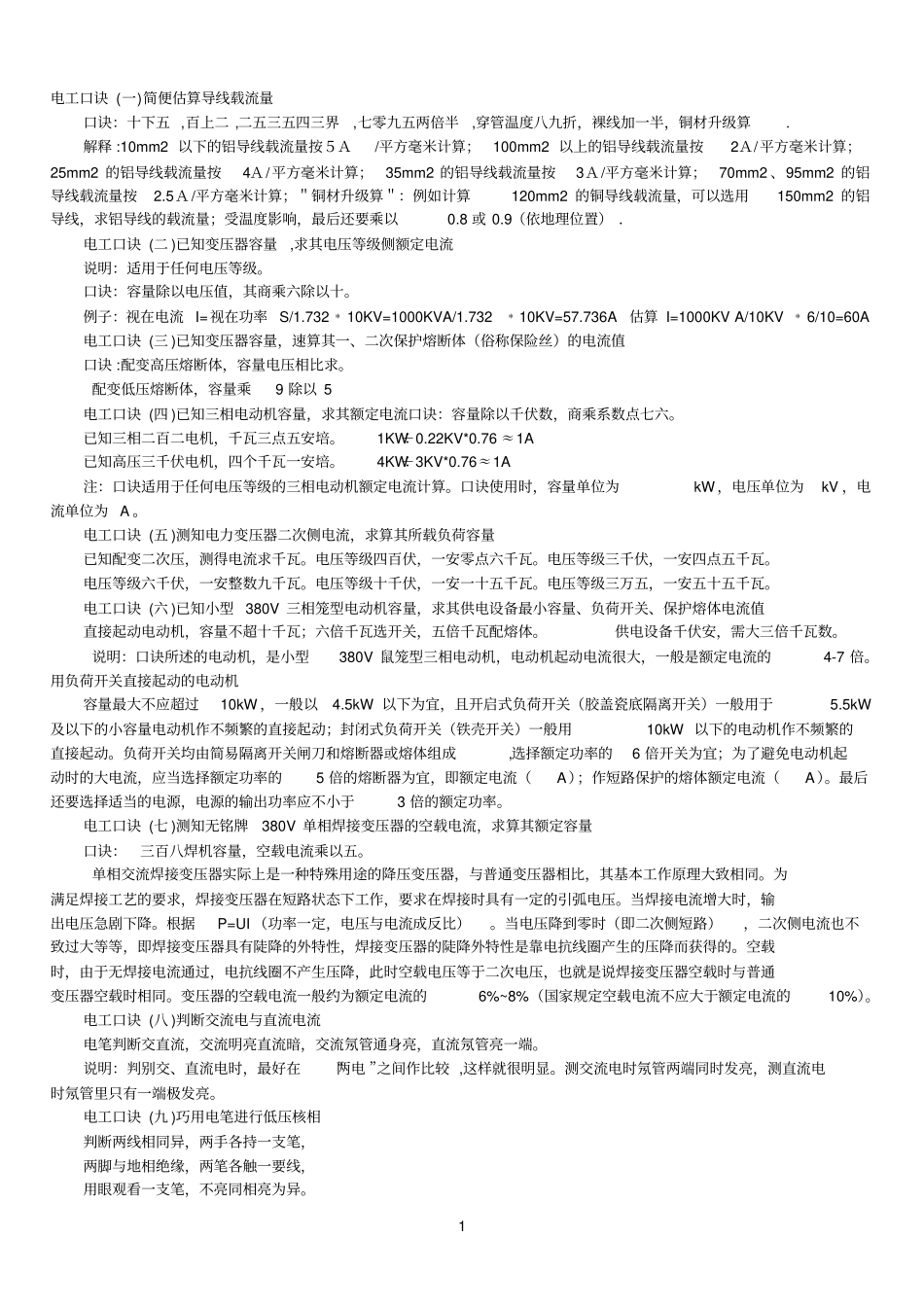

1电工口诀(一)简便估算导线载流量口诀：十下五,百上二,二五三五四三界,七零九五两倍半,穿管温度八九折，裸线加一半，铜材升级算.解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上的铝导线载流量按2Ａ/平方毫米计算；25mm2的铝导线载流量按4Ａ/平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算；＂铜材升级算＂：例如计算120mm2的铜导线载流量，可以选用150mm2的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位置）．电工口诀(二)已知变压器容量,求其电压等级侧额定电流说明：适用于任何电压等级。口诀：容量除以电压值，其商乘六除以十。例子：视在电流I=视在功率S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A估算I=1000KVA/10KV﹡6/10=60A电工口诀(三)已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值口诀:配变高压熔断体，容量电压相比求。配变低压熔断体，容量乘9除以5电工口诀(四)已知三相电动机容量，求其额定电流口诀：容量除以千伏数，商乘系数点七六。已知三相二百二电机，千瓦三点五安培。1KW÷0.22KV*0.76≈1A已知高压三千伏电机，四个千瓦一安培。4KW÷3KV*0.76≈1A注：口诀适用于任何电压等级的三相电动机额定电流计算。口诀使用时，容量单位为kW，电压单位为kV，电流单位为A。电工口诀(五)测知电力变压器二次侧电流，求算其所载负荷容量已知配变二次压，测得电流求千瓦。电压等级四百伏，一安零点六千瓦。电压等级三千伏，一安四点五千瓦。电压等级六千伏，一安整数九千瓦。电压等级十千伏，一安一十五千瓦。电压等级三万五，一安五十五千瓦。电工口诀(六)已知小型380V三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值直接起动电动机，容量不超十千瓦；六倍千瓦选开关，五倍千瓦配熔体。供电设备千伏安，需大三倍千瓦数。说明：口诀所述的电动机，是小型380V鼠笼型三相电动机，电动机起动电流很大，一般是额定电流的4-7倍。用负荷开关直接起动的电动机容量最大不应超过10kW，一般以4.5kW以下为宜，且开启式负荷开关（胶盖瓷底隔离开关）一般用于5.5kW及以下的小容量电动机作不频繁的直接起动；封闭式负荷开关（铁壳开关）一般用10kW以下的电动机作不频繁的直接起动。负荷开关均由简易隔离开关闸刀和熔断器或熔体组成,选择额定功率的6倍开关为宜；为了避免电动机起动时的大电流，应当选择额定功率的5倍的熔断器为宜，即额定电流（A）；作短路保护的熔体额定电流（A）。最后还要选择适当的电源，电源的输出功率应不小于3倍的额定功率。电工口诀(七)测知无铭牌380V单相焊接变压器的空载电流，求算其额定容量口诀：三百八焊机容量，空载电流乘以五。单相交流焊接变压器实际上是一种特殊用途的降压变压器，与普通变压器相比，其基本工作原理大致相同。为满足焊接工艺的要求，焊接变压器在短路状态下工作，要求在焊接时具有一定的引弧电压。当焊接电流增大时，输出电压急剧下降。根据P=UI（功率一定，电压与电流成反比）。当电压降到零时（即二次侧短路），二次侧电流也不致过大等等，即焊接变压器具有陡降的外特性，焊接变压器的陡降外特性是靠电抗线圈产生的压降而获得的。空载时，由于无焊接电流通过，电抗线圈不产生压降，此时空载电压等于二次电压，也就是说焊接变压器空载时与普通变压器空载时相同。变压器的空载电流一般约为额定电流的6%~8%（国家规定空载电流不应大于额定电流的10%）。电工口诀(八)判断交流电与直流电流电笔判断交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。说明：判别交、直流电时，最好在“两电”之间作比较,这样就很明显。测交流电时氖管两端同时发亮，测直流电时氖管里只有一端极发亮。电工口诀(九)巧用电笔进行低压核相判断两线相同异，两手各持一支笔，两脚与地相绝缘，两笔各触一要线，用眼观看一支笔，不亮同相亮为异。2说明：此项测试时，切记两脚与地必须绝缘。因为我国大部分是380/220V供电，且变压器普遍采用中性点直接接地，所以做测试时，人体与大地之间一定要绝缘，避免构成回路，以免...
