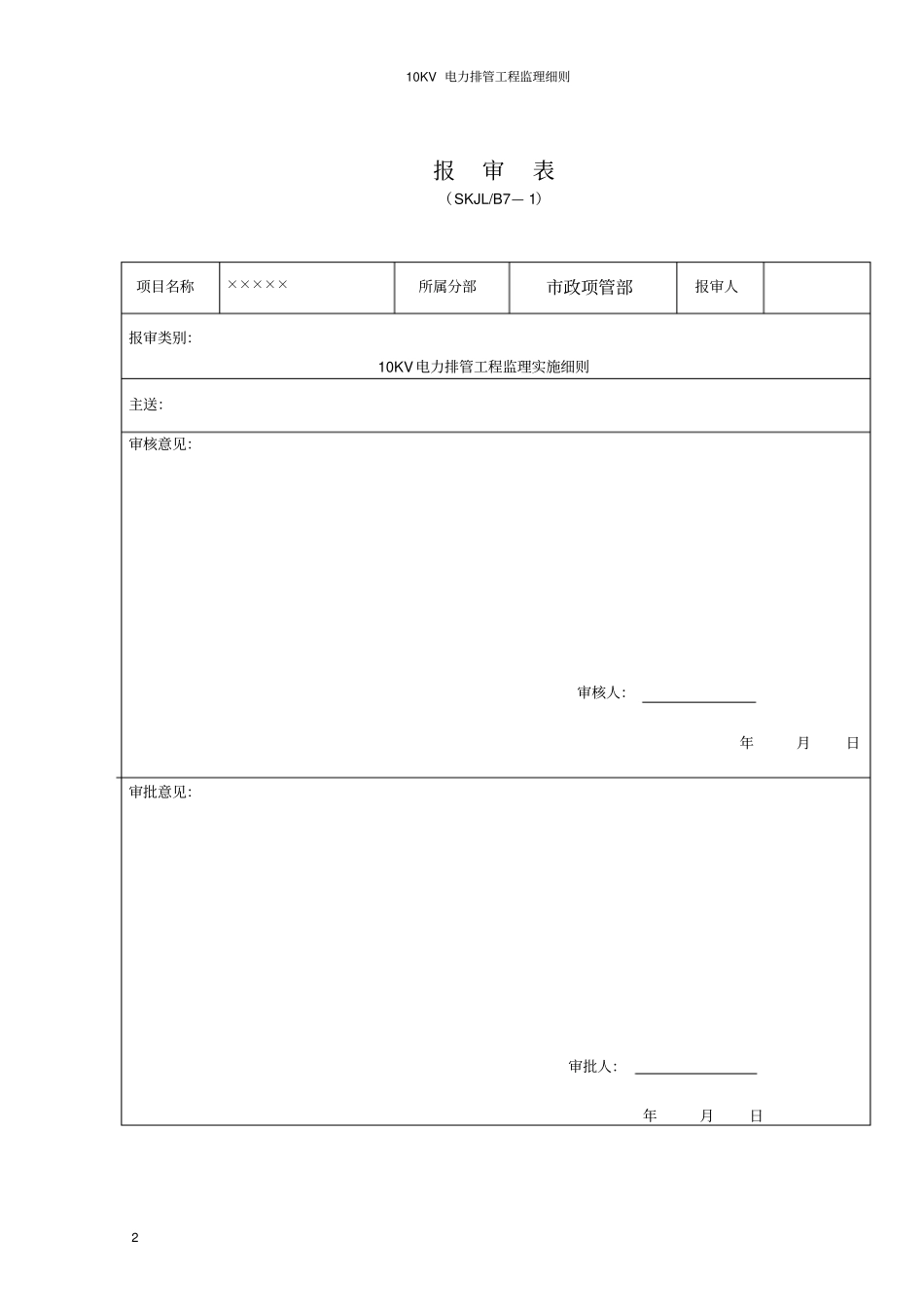

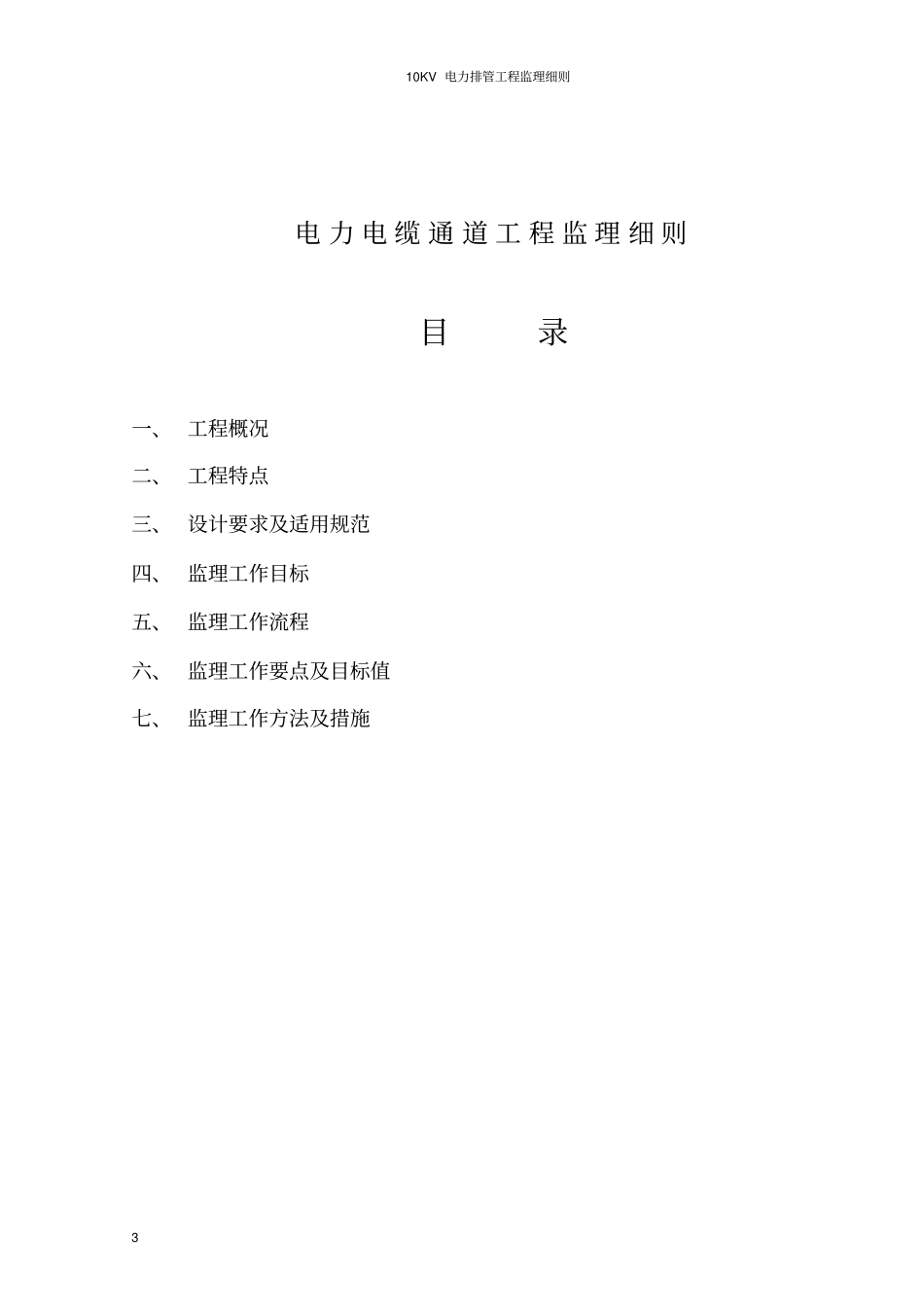

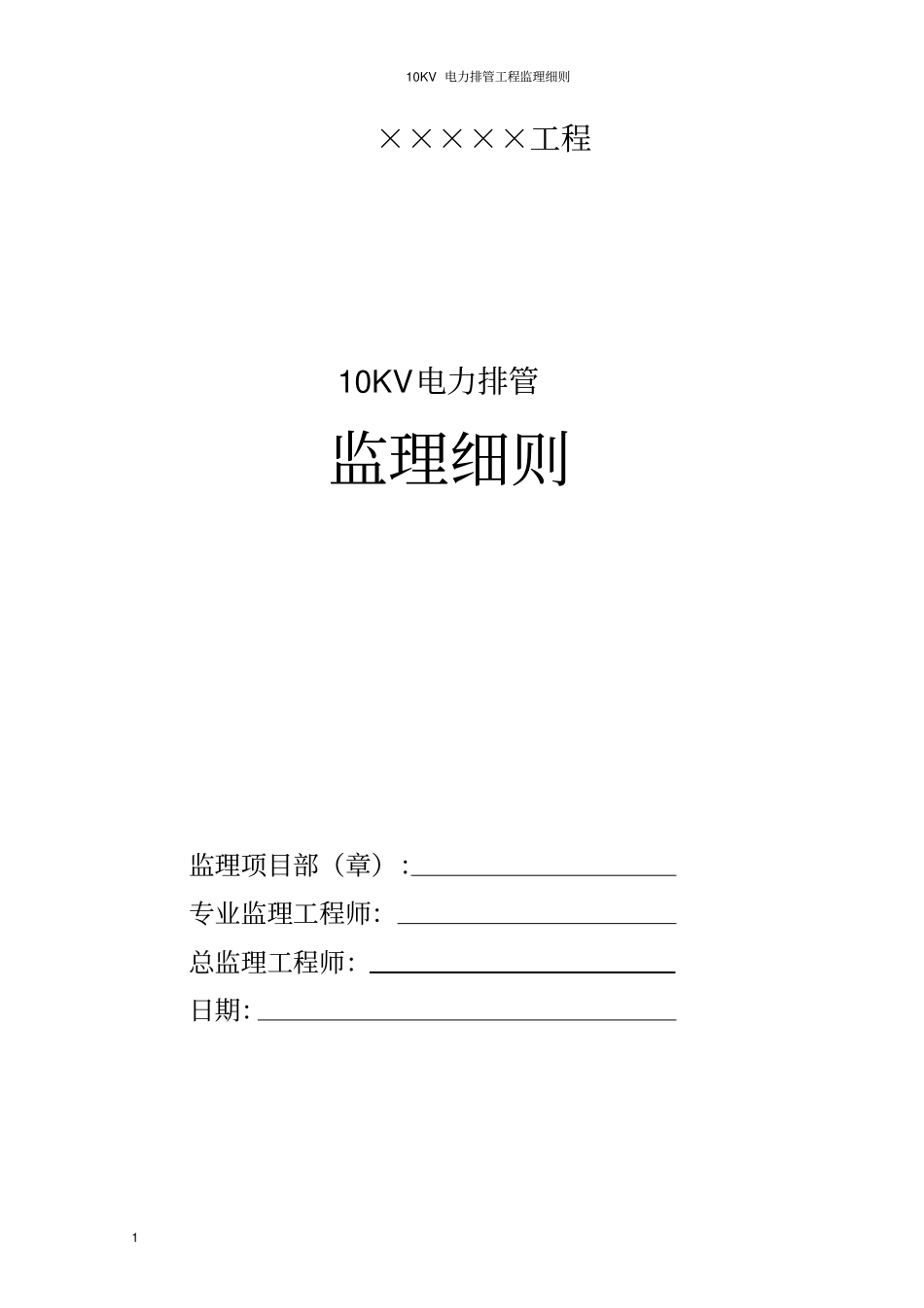

10KV电力排管工程监理细则1×××××工程10KV电力排管监理细则监理项目部（章）：专业监理工程师：总监理工程师：日期：10KV电力排管工程监理细则2报审表（SKJL/B7—1）项目名称×××××所属分部市政项管部报审人报审类别：10KV电力排管工程监理实施细则主送：审核意见：审核人：年月日审批意见：审批人：年月日10KV电力排管工程监理细则3电力电缆通道工程监理细则目录一、工程概况二、工程特点三、设计要求及适用规范四、监理工作目标五、监理工作流程六、监理工作要点及目标值七、监理工作方法及措施10KV电力排管工程监理细则4一、工程概况1、工程名称：2、工程地址：3、建设单位：4、设计单位：5、监理单位：6、施工单位：7、工程范围：2、工程方案：经一路（南）（纬一路~南侧泵站）东侧由东向西依次敷设18孔电力排管。经一路（南）（南侧泵站~经一路南端）东侧由东向西依次敷设18孔电力排管。经二路东侧由东向西依次敷设12孔电力排管。纬一路南侧由南向北依次敷设12孔电力排管。纬二路南侧由南向北依次敷设12孔电力排管。围场路（南）东侧由东向西依次敷设24孔电力排管（位于S02变电所以南）、2*24孔电力排管（位于S02变电所以北）。根据招标文件和供电工程（南标）施工技术要求中说明，本工程为二级用电负荷，电源采用两路10KV供电，引自上级35/10KV中心变电站。设计的电缆排管导管的材质为红泥管，导管直径为150mm和175mm，分为厚壁和薄壁两种，150*3、150*7、175*3.2、175*9。3、为适应地块间电力线路的联络及将来下级变电所供电线路的敷设要求，在道路交叉路口处共设置13座工井，在经一路有一路12孔排管接场外，在10KV电力排管工程监理细则5围场路（南）有一路11孔排管接场外。4、主要工程量序号名称型号及规格单位数量备注110kV电缆工井钢砼结构座13见注12无碱玻纤石英电缆导管DBS-R150×3（7）DBS-R175*3.2（9）里程米约1930橡皮圈、组合式管枕等配套接头套管、密封34注1：9、工程工期：2008年9月15日—2009年1月15日二、工程特点：本工程地处海滨平原，由围海促淤而成，地面标高一般在4.0米左右，且地下水位较高，一般在2.5米以上，场地有河道，局部低洼积水，杂草重生。三、监理依据、设计要求及适用规范：(一)监理依据1、设计文件、监理合同、施工合同；2、批准的施工组织设计和专项施工方案；（二）设计要求1、电缆通道（电缆排管、工井、过路管等）应按图中平面尺寸、竖向标10KV电力排管工程监理细则6高定位埋地敷设。与其它专业管线的水平间距、垂直间距参照管线综合设计图和相关国家规范。当排管与其它管线交叉处垂直间距难以满足时，应因地制宜采取必要技术措施，如排管允许范围内的眉毛弯、过渡井、局部加固等手段，以保证管线施工的质量要求。本电缆排管的施工应与其它专业管线的施工密切联系、协调、配合。特殊路段需视现场情况与其它专业管线共同制定施工方案，提交业主、监理、设计协商解决。2、排管应尽可能直线敷设，为避免其它地下构筑物所允许的转角不得大于2o30`，两座工井间仅允许一处转角。过路管组由管枕固定，管枕每隔1.5米安装一档。3、排管在工井内的端接口应做喇叭口，施工时保证导管完好内腔清洁，严禁杂物进入，施工完毕每孔管道应采用600mm长口径匹配的“铁牛”疏通验收，并用柔性防火胶泥端口密封。4、金属电缆导管、电缆工井和电缆沟内所有电气设备的金属外壳、电缆支架等均应妥善与接地系统焊接，接地电阻不大于4欧姆。接地极埋深不小于0.7米，接地极与接地扁钢的连接必须用焊接，焊接处应补涂沥青防腐。5、本图材料表所列设备材料为本工程电气专业所需的主要器材，结构专业材料详见有关结构图纸，排管施工（砌块式电缆导管、无碱玻纤石英电缆导管等）所需的连接件、密封件等辅配件应由厂商按工程设计自配。工井内的电缆支架、接地型钢等计入电缆沟、电缆工井设计图材料表。图中镀锌型材，均指热浸镀锌处理。6、所有管线回填土须分层压实且密实度不得小于0.93。（三）适用规范10KV电力排管工程监理细则71、《电器装置安装工程电缆线路施工及验收规范》（GB50168-92）；2、《电气装置安装工程接地装置施工及验收规范》（GB50169-92）...
