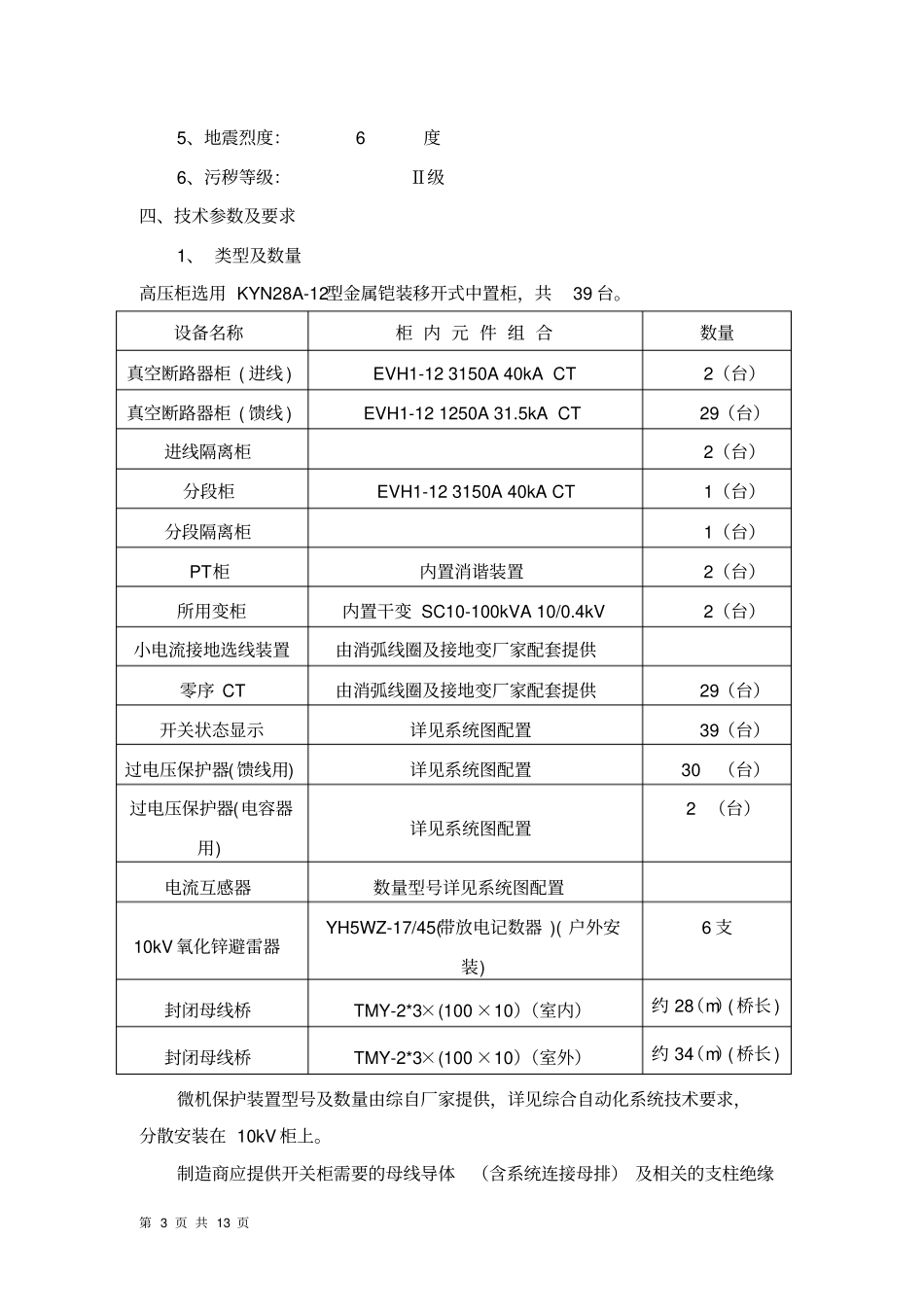

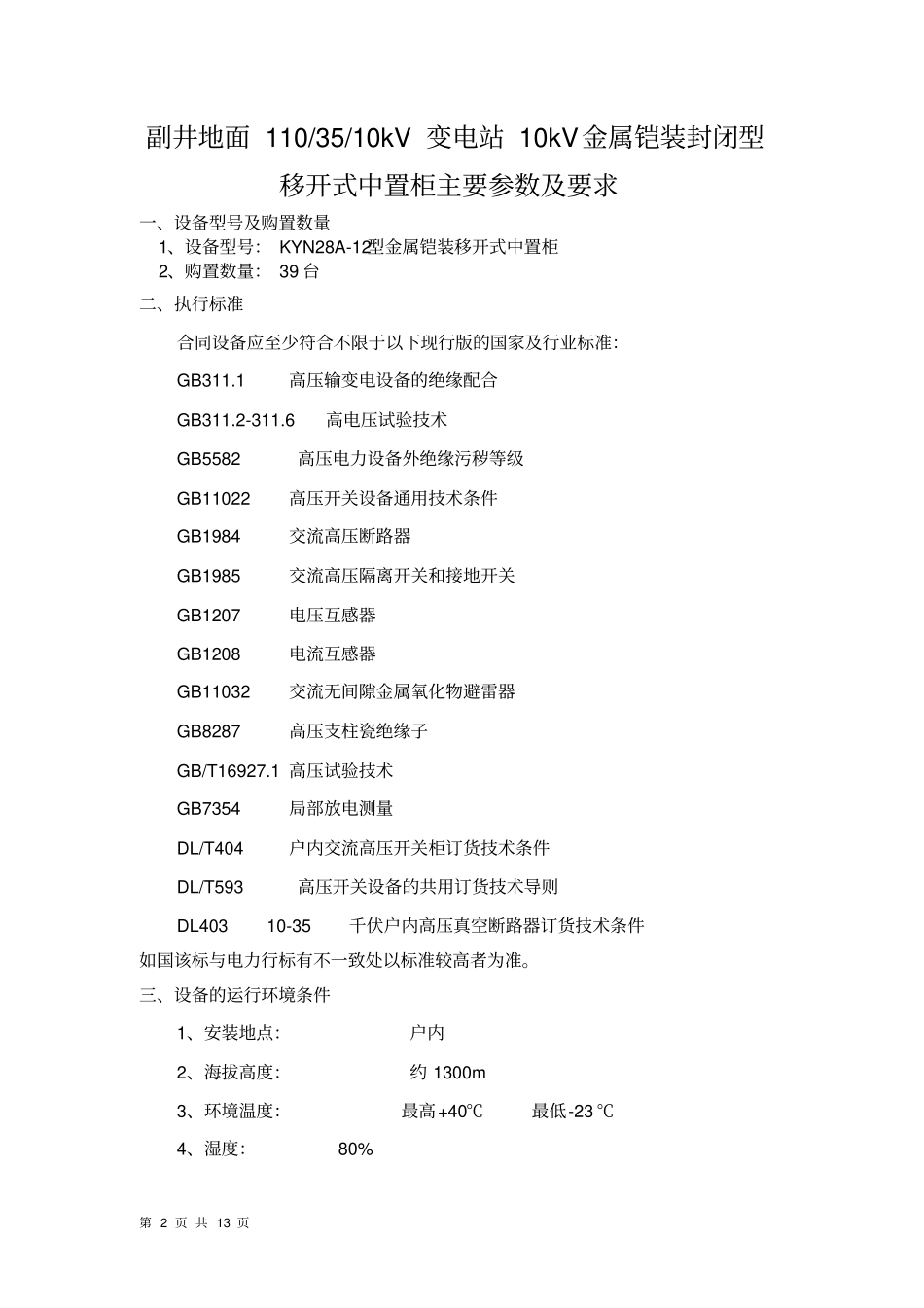

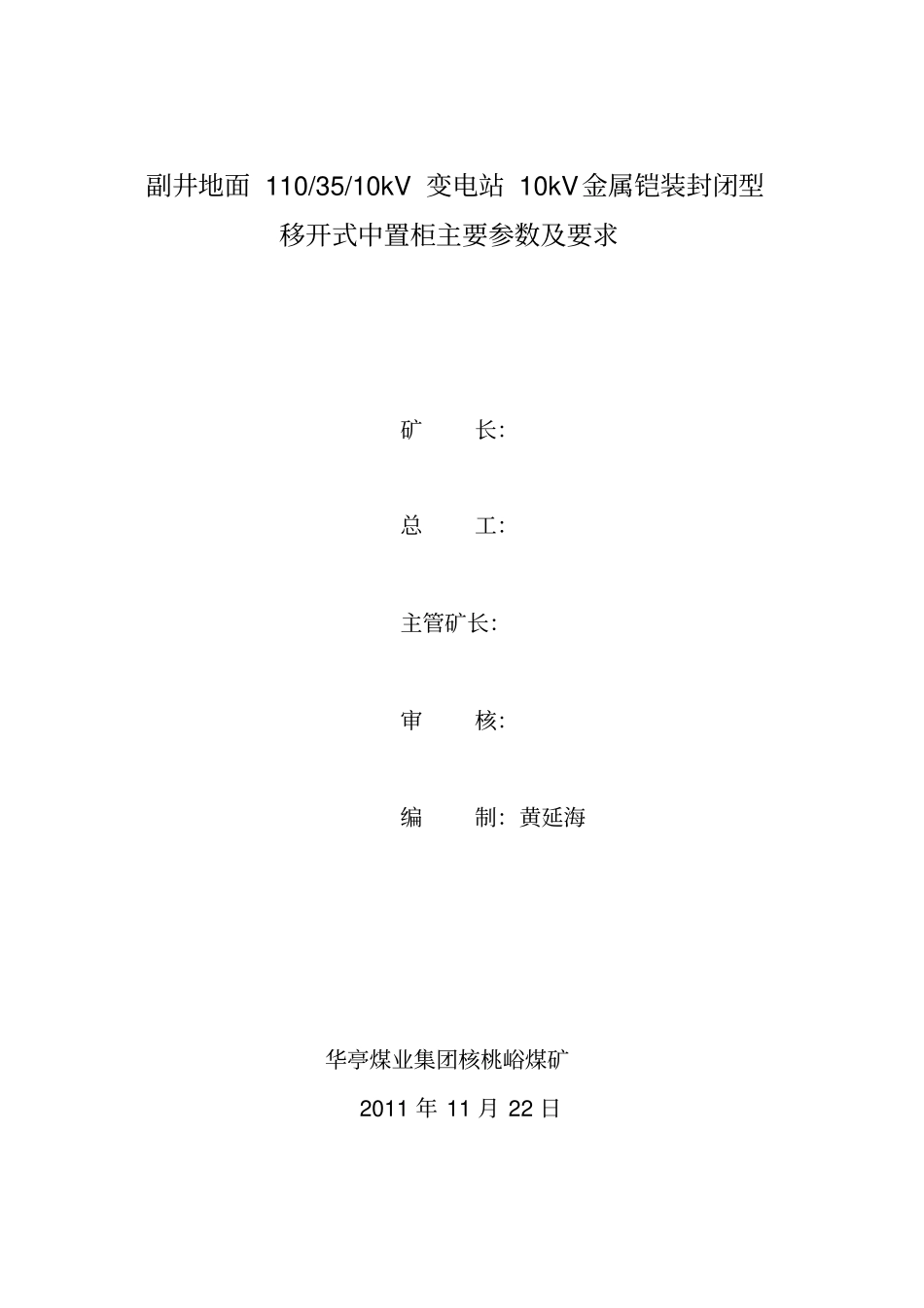

副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求矿长：总工：主管矿长：审核：编制：黄延海华亭煤业集团核桃峪煤矿2011年11月22日第2页共13页副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求一、设备型号及购置数量1、设备型号：KYN28A-12型金属铠装移开式中置柜2、购置数量：39台二、执行标准合同设备应至少符合不限于以下现行版的国家及行业标准：GB311.1高压输变电设备的绝缘配合GB311.2-311.6高电压试验技术GB5582高压电力设备外绝缘污秽等级GB11022高压开关设备通用技术条件GB1984交流高压断路器GB1985交流高压隔离开关和接地开关GB1207电压互感器GB1208电流互感器GB11032交流无间隙金属氧化物避雷器GB8287高压支柱瓷绝缘子GB/T16927.1高压试验技术GB7354局部放电测量DL/T404户内交流高压开关柜订货技术条件DL/T593高压开关设备的共用订货技术导则DL40310-35千伏户内高压真空断路器订货技术条件如国该标与电力行标有不一致处以标准较高者为准。三、设备的运行环境条件1、安装地点：户内2、海拔高度：约1300m3、环境温度：最高+40℃最低-23℃4、湿度：80%第3页共13页5、地震烈度：6度6、污秽等级：Ⅱ级四、技术参数及要求1、类型及数量高压柜选用KYN28A-12型金属铠装移开式中置柜，共39台。设备名称柜内元件组合数量真空断路器柜(进线)EVH1-123150A40kACT2（台）真空断路器柜(馈线)EVH1-121250A31.5kACT29（台）进线隔离柜2（台）分段柜EVH1-123150A40kACT1（台）分段隔离柜1（台）PT柜内置消谐装置2（台）所用变柜内置干变SC10-100kVA10/0.4kV2（台）小电流接地选线装置由消弧线圈及接地变厂家配套提供零序CT由消弧线圈及接地变厂家配套提供29（台）开关状态显示详见系统图配置39（台）过电压保护器(馈线用)详见系统图配置30（台）过电压保护器(电容器用)详见系统图配置2（台）电流互感器数量型号详见系统图配置10kV氧化锌避雷器YH5WZ-17/45(带放电记数器)(户外安装)6支封闭母线桥TMY-2*3×(100×10）（室内）约28（m）(桥长)封闭母线桥TMY-2*3×(100×10）（室外）约34（m）(桥长)微机保护装置型号及数量由综自厂家提供，详见综合自动化系统技术要求，分散安装在10kV柜上。制造商应提供开关柜需要的母线导体（含系统连接母排）及相关的支柱绝缘第4页共13页子、金具、柜间母线桥架。制造商应提供从端子排去综自单元的编号连接线，并由开关柜生产厂家负责安装综自单元。2、防误闭锁10kV开关柜则由五防机械闭锁装置实现防误闭锁。3、额定值1）额定电压(最高工作电压)：12kV2）额定电流:进线及母联柜为3150kA，馈电柜为1250A3）额定工作频率：50Hz4）额定绝缘水平1min工频耐压(有效值)：相间对地：42kV；断口：48kV；雷电冲击耐压（峰值）：相间对地：75kV；断口：85kV；5）温升依照DL/T593第4.2.4.2条执行，并作如下补充：运行人员可能触及的部位≤30K；可触及但正常运行时无需触及部位≤40K；6）额定短路开断电流：进线及母联为40kA，其余均为31.5kA7）额定短路关合电流：进线及母联为100kA(峰值)，其余均为80kA(峰值)8）额定短时耐受电流：进线及母联为40kA(4s)，其余均为31.5kA(4S)9）额定峰值耐受电流：进线及母联为100kA，其余均为80kA10）分、合闸线圈和辅助回路的额定电压11）分、合闸线圈：DC220V（直流）12）操作机构电机：DC220V（直流）13）加热器：AC220V（交流）14）照明:AC220V15）噪声：≤80dB4、一般技术要求第5页共13页（1）基本要求1）开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。2）各组件及其支持绝缘件的外绝缘爬电距离满足规范要求3）开关柜隔板、前后门和门锁采用的金属板应有足够的机械强度，即正常操作时不应变形。4）柜内母排均采用热缩套管作外包加强绝缘。5）所有出线柜均为电缆馈出线6）在开关柜统一的位置设置电动模拟指示图,能准确直观反映柜内开关的位置。7）断路器室、电缆室均设置玻璃观察窗,便于观察室内的工作状况。8）进线柜、母联柜、隔离柜均按规定装高压带电显示装置及电压抽取绝缘子。9）制造商应提供开关柜需要的母线导体(含系统连接母排)及相关...
