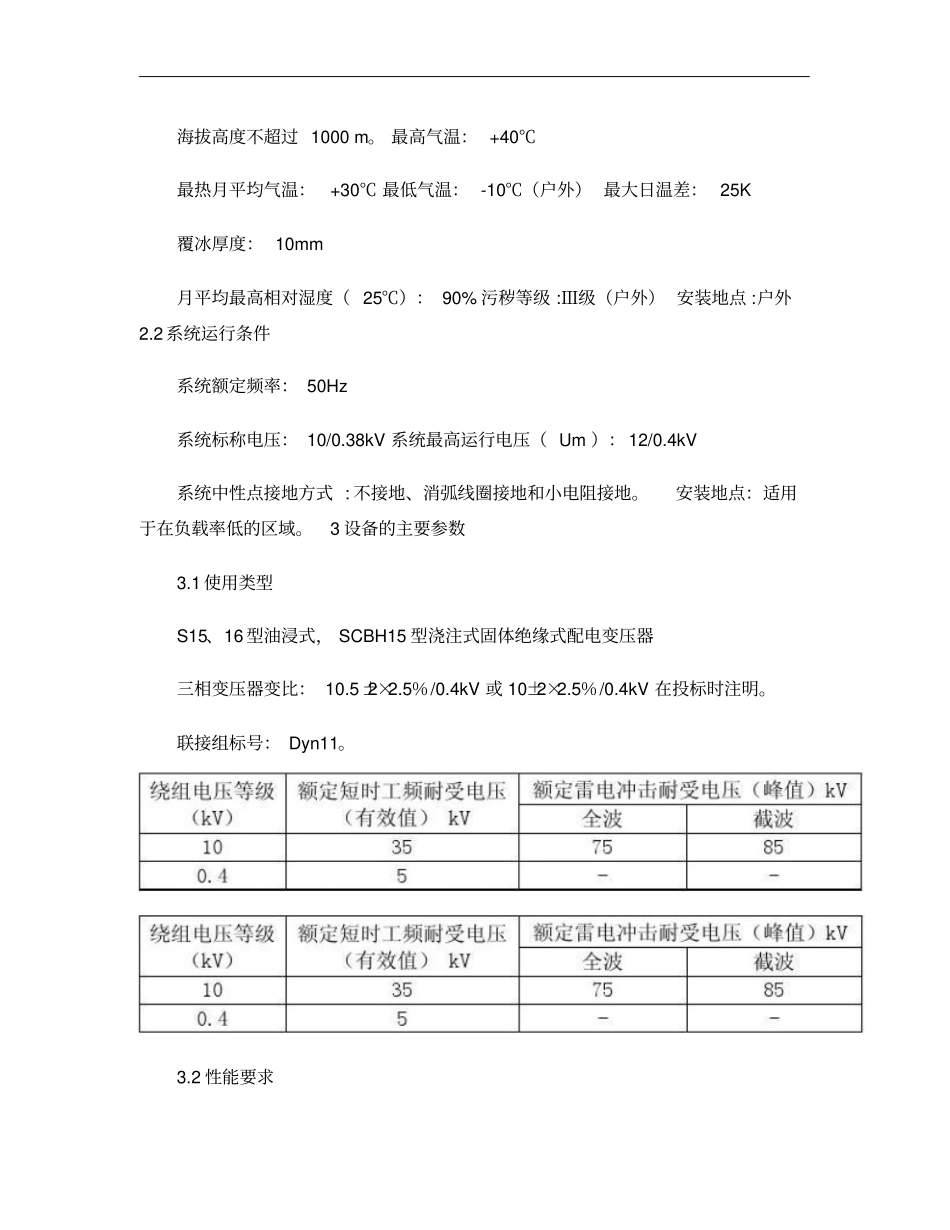

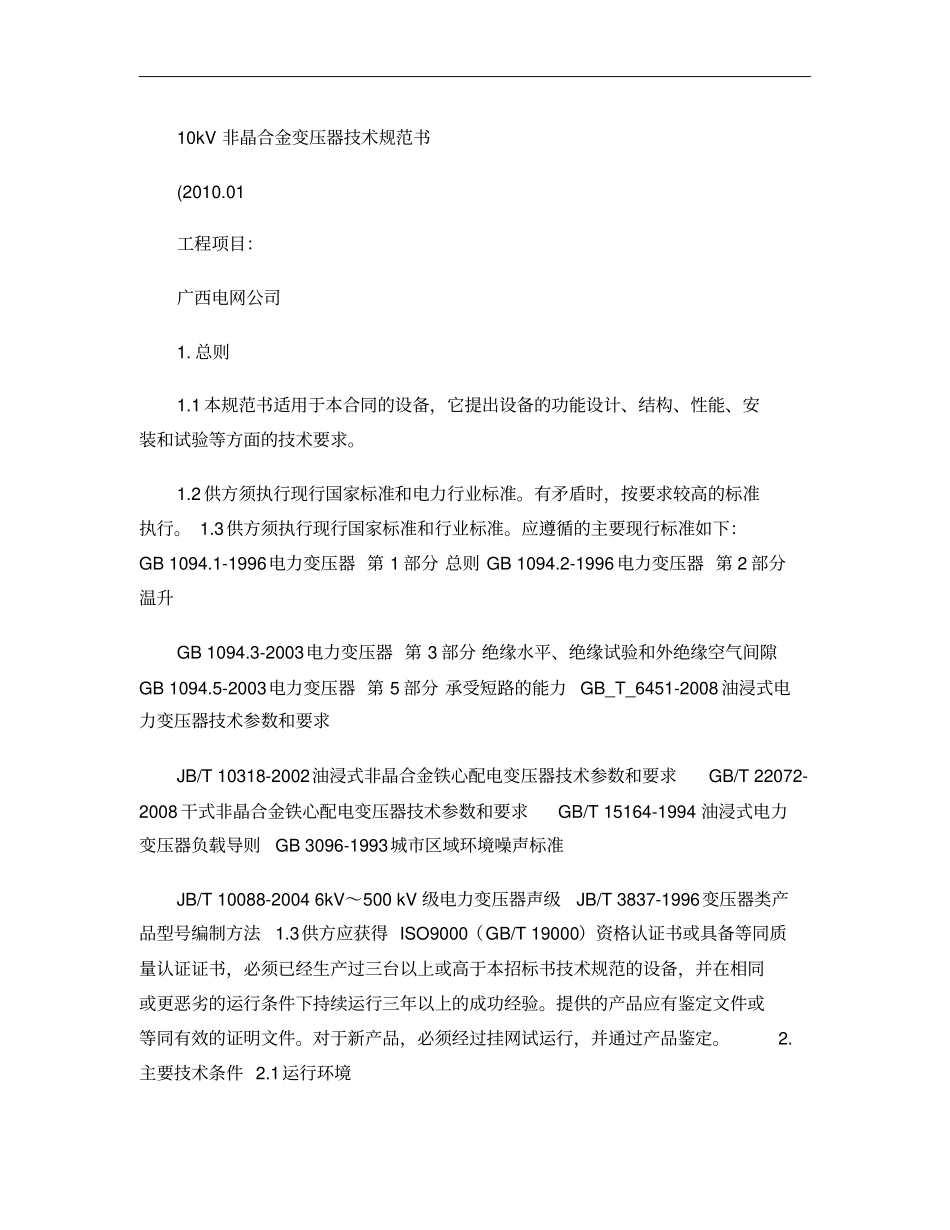

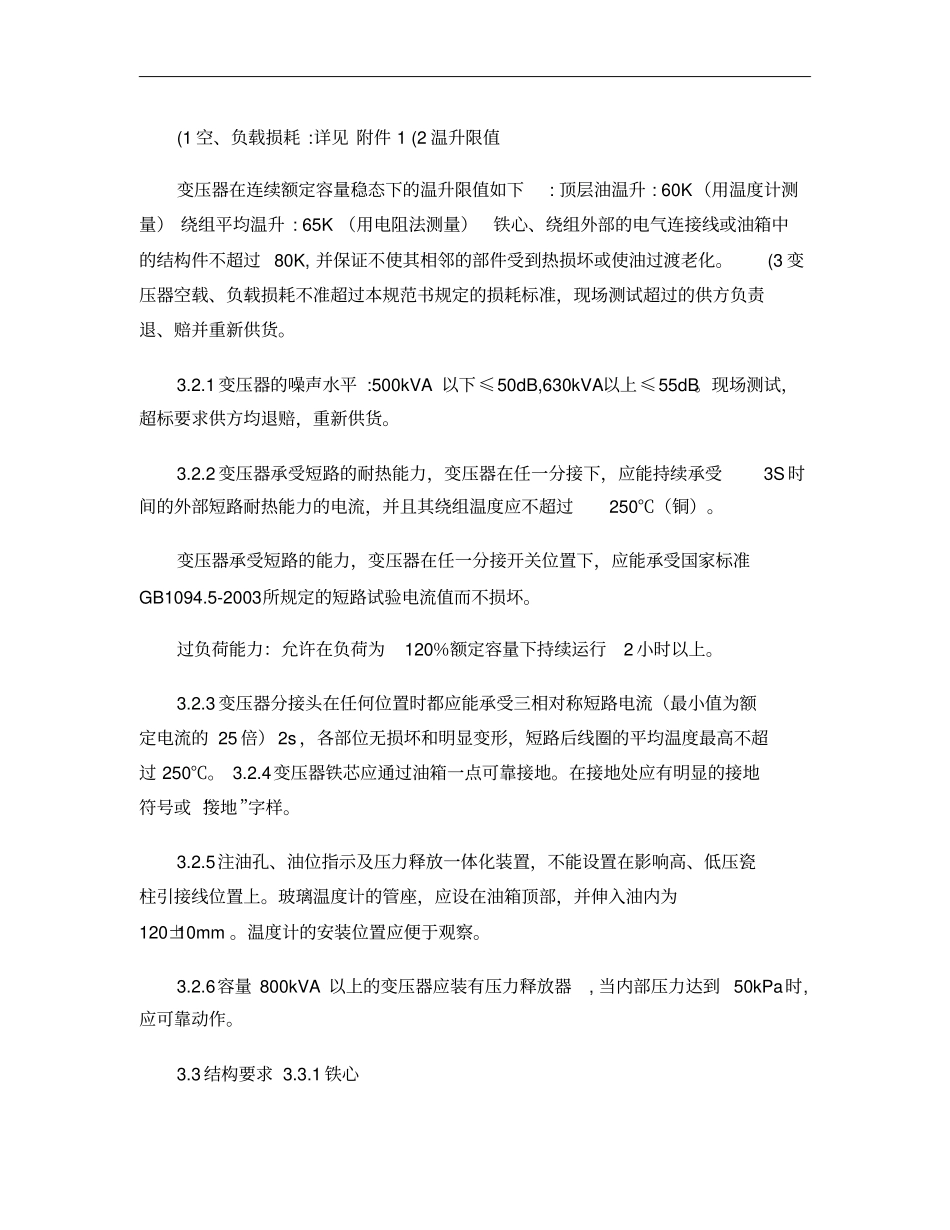

10kV非晶合金变压器技术规范书(2010.01工程项目：广西电网公司1.总则1.1本规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2供方须执行现行国家标准和电力行业标准。有矛盾时，按要求较高的标准执行。1.3供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下：GB1094.1-1996电力变压器第1部分总则GB1094.2-1996电力变压器第2部分温升GB1094.3-2003电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003电力变压器第5部分承受短路的能力GB_T_6451-2008油浸式电力变压器技术参数和要求JB/T10318-2002油浸式非晶合金铁心配电变压器技术参数和要求GB/T22072-2008干式非晶合金铁心配电变压器技术参数和要求GB/T15164-1994油浸式电力变压器负载导则GB3096-1993城市区域环境噪声标准JB/T10088-20046kV～500kV级电力变压器声级JB/T3837-1996变压器类产品型号编制方法1.3供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有鉴定文件或等同有效的证明文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。2.主要技术条件2.1运行环境海拔高度不超过1000m。最高气温：+40℃最热月平均气温：+30℃最低气温：-10℃（户外）最大日温差：25K覆冰厚度：10mm月平均最高相对湿度（25℃）：90%污秽等级:Ⅲ级（户外）安装地点:户外2.2系统运行条件系统额定频率：50Hz系统标称电压：10/0.38kV系统最高运行电压（Um）：12/0.4kV系统中性点接地方式:不接地、消弧线圈接地和小电阻接地。安装地点：适用于在负载率低的区域。3设备的主要参数3.1使用类型S15、16型油浸式，SCBH15型浇注式固体绝缘式配电变压器三相变压器变比：10.5±2×2.5％/0.4kV或10±2×2.5％/0.4kV在投标时注明。联接组标号：Dyn11。3.2性能要求(1空、负载损耗:详见附件1(2温升限值变压器在连续额定容量稳态下的温升限值如下:顶层油温升:60K（用温度计测量）绕组平均温升:65K（用电阻法测量）铁心、绕组外部的电气连接线或油箱中的结构件不超过80K,并保证不使其相邻的部件受到热损坏或使油过渡老化。(3变压器空载、负载损耗不准超过本规范书规定的损耗标准，现场测试超过的供方负责退、赔并重新供货。3.2.1变压器的噪声水平:500kVA以下≤50dB,630kVA以上≤55dB。现场测试，超标要求供方均退赔，重新供货。3.2.2变压器承受短路的耐热能力，变压器在任一分接下，应能持续承受3S时间的外部短路耐热能力的电流，并且其绕组温度应不超过250℃（铜）。变压器承受短路的能力，变压器在任一分接开关位置下，应能承受国家标准GB1094.5-2003所规定的短路试验电流值而不损坏。过负荷能力：允许在负荷为120％额定容量下持续运行2小时以上。3.2.3变压器分接头在任何位置时都应能承受三相对称短路电流（最小值为额定电流的25倍）2s，各部位无损坏和明显变形，短路后线圈的平均温度最高不超过250℃。3.2.4变压器铁芯应通过油箱一点可靠接地。在接地处应有明显的接地符号或“接地”字样。3.2.5注油孔、油位指示及压力释放一体化装置，不能设置在影响高、低压瓷柱引接线位置上。玻璃温度计的管座，应设在油箱顶部，并伸入油内为120±10mm。温度计的安装位置应便于观察。3.2.6容量800kVA以上的变压器应装有压力释放器,当内部压力达到50kPa时,应可靠动作。3.3结构要求3.3.1铁心要求供方选用全新的非晶合金片，单片厚度小于0.03毫米的非晶合金材料；生产制造设备及工艺先进；整个铁心组件均衡严紧,不应由于运输和运行中的振动而松动。3.3.2绕组高、低压线圈采用优质一级无氧铜导线（箔）,优选QQ-2铀膜工艺生产的导线；变压器容量≥160kVA时，低压绕组应采用箔绕制。绕组应能承受短路、过载和过电压而不发生局部过热；绕组和引线应绑扎得足够牢固,能防止运输、振动和运行中短路时,产生相对位移。3.3.3油箱为波纹式，全密封，不需要储油柜；在50KPa压力下，历经5min应无损伤及不得出现不允许的永久变形，或者是工厂自行的化学试漏方法。变压器...
