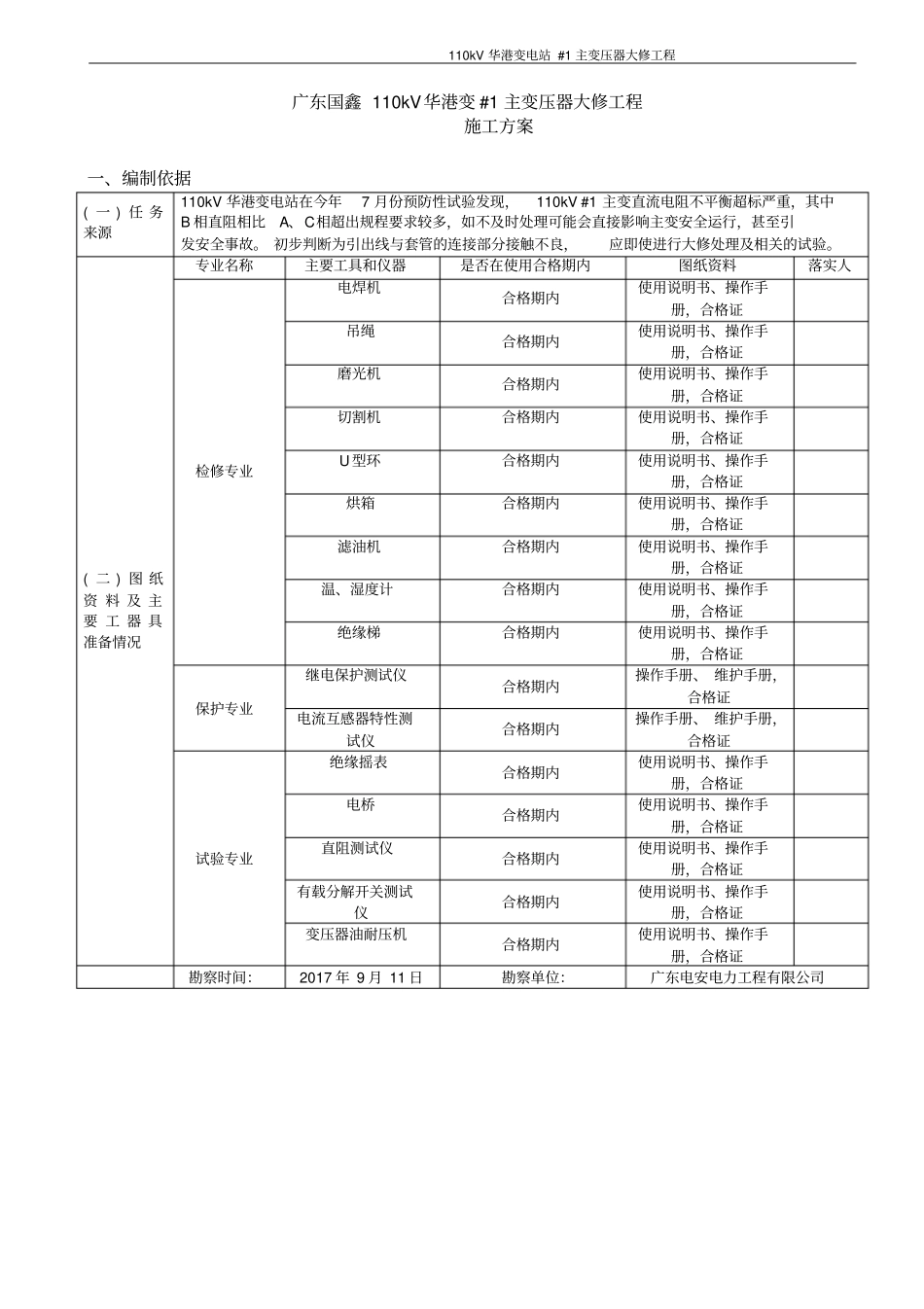

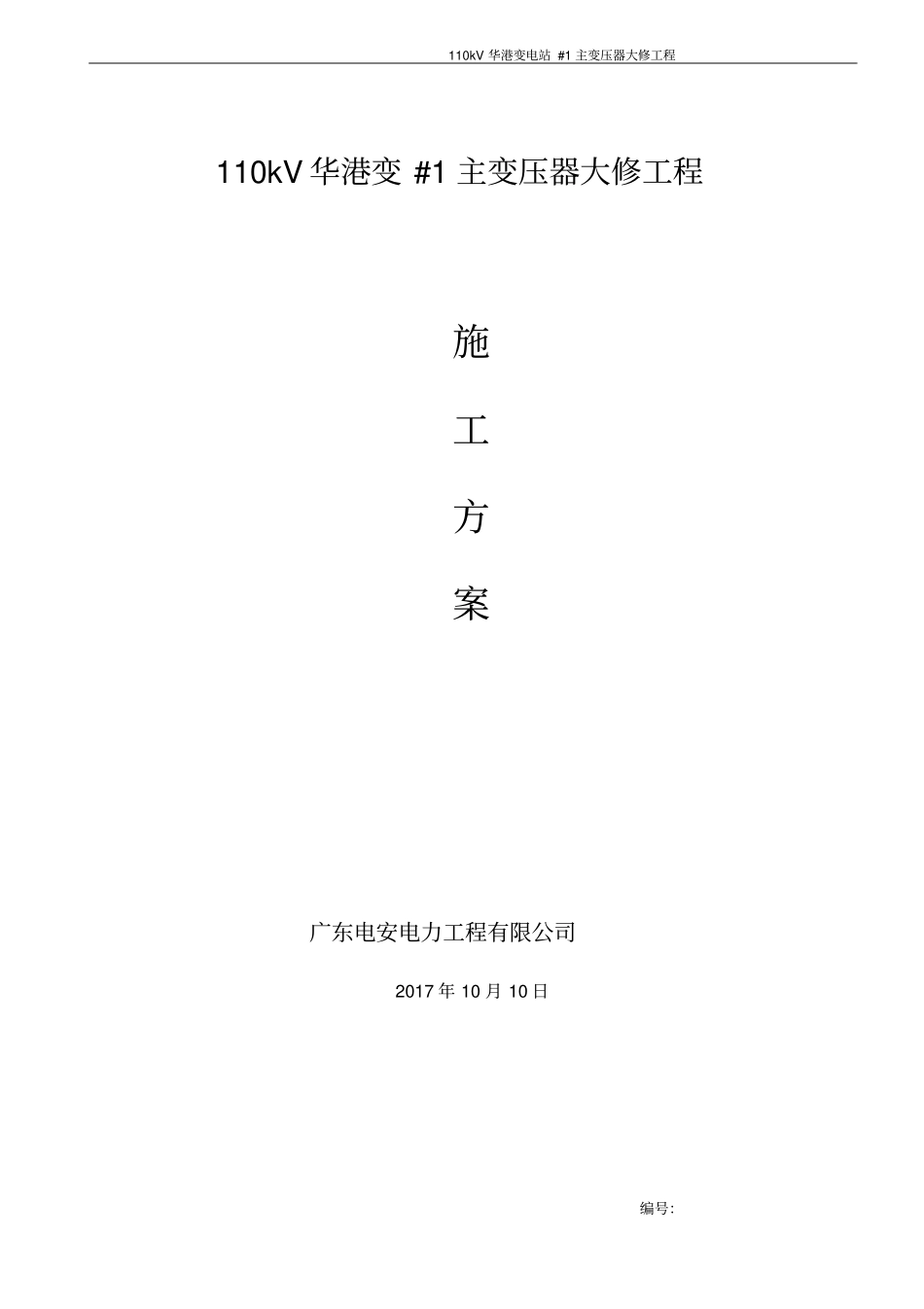

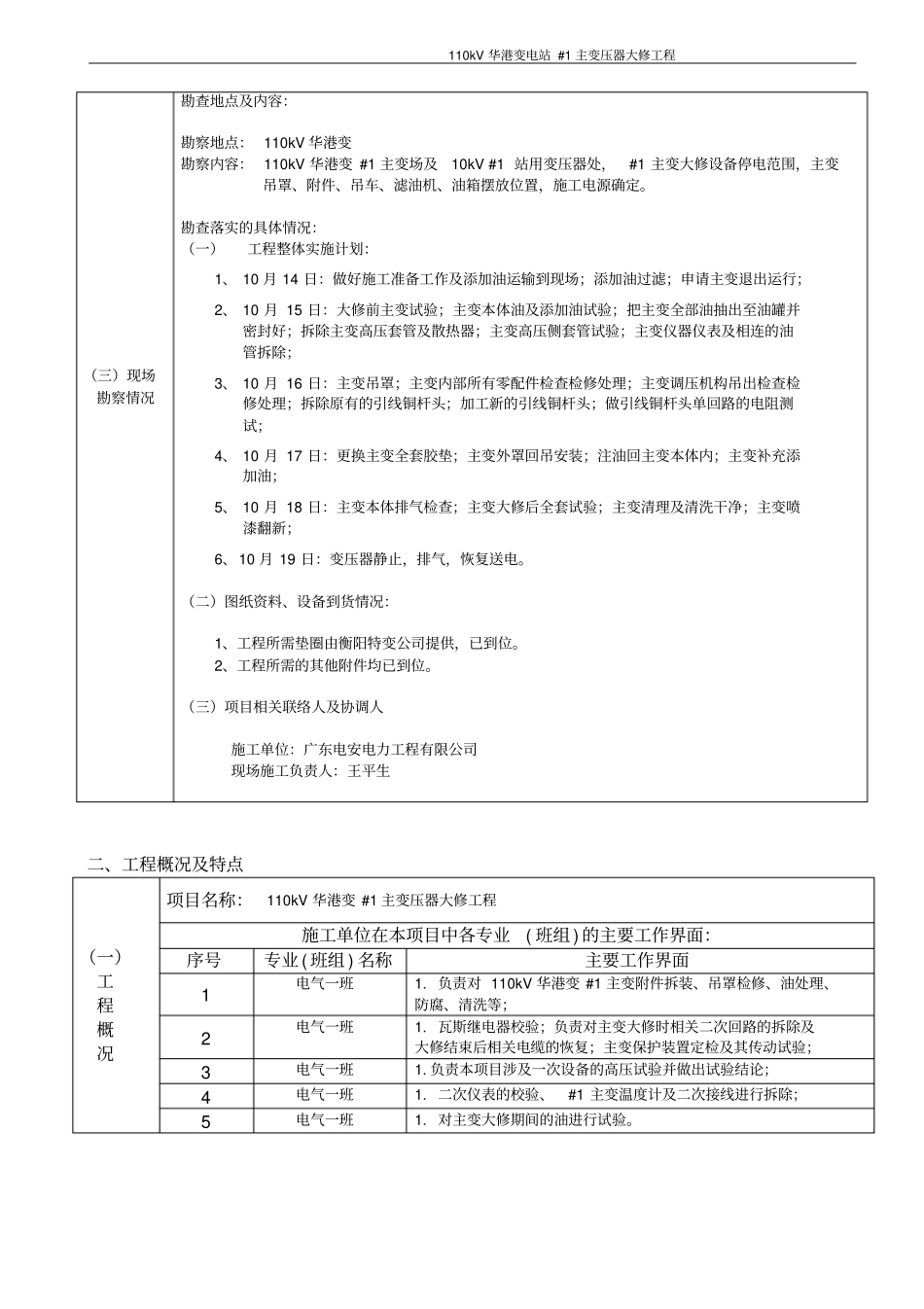

110kV华港变电站#1主变压器大修工程110kV华港变#1主变压器大修工程施工方案广东电安电力工程有限公司2017年10月10日编号：110kV华港变电站#1主变压器大修工程广东国鑫110kV华港变#1主变压器大修工程施工方案一、编制依据(一)任务来源110kV华港变电站在今年7月份预防性试验发现，110kV#1主变直流电阻不平衡超标严重，其中B相直阻相比A、C相超出规程要求较多，如不及时处理可能会直接影响主变安全运行，甚至引发安全事故。初步判断为引出线与套管的连接部分接触不良，应即使进行大修处理及相关的试验。(二)图纸资料及主要工器具准备情况专业名称主要工具和仪器是否在使用合格期内图纸资料落实人检修专业电焊机合格期内使用说明书、操作手册，合格证吊绳合格期内使用说明书、操作手册，合格证磨光机合格期内使用说明书、操作手册，合格证切割机合格期内使用说明书、操作手册，合格证U型环合格期内使用说明书、操作手册，合格证烘箱合格期内使用说明书、操作手册，合格证滤油机合格期内使用说明书、操作手册，合格证温、湿度计合格期内使用说明书、操作手册，合格证绝缘梯合格期内使用说明书、操作手册，合格证保护专业继电保护测试仪合格期内操作手册、维护手册，合格证电流互感器特性测试仪合格期内操作手册、维护手册，合格证试验专业绝缘摇表合格期内使用说明书、操作手册，合格证电桥合格期内使用说明书、操作手册，合格证直阻测试仪合格期内使用说明书、操作手册，合格证有载分解开关测试仪合格期内使用说明书、操作手册，合格证变压器油耐压机合格期内使用说明书、操作手册，合格证勘察时间：2017年9月11日勘察单位：广东电安电力工程有限公司110kV华港变电站#1主变压器大修工程（三）现场勘察情况勘查地点及内容：勘察地点：110kV华港变勘察内容：110kV华港变#1主变场及10kV#1站用变压器处，#1主变大修设备停电范围，主变吊罩、附件、吊车、滤油机、油箱摆放位置，施工电源确定。勘查落实的具体情况：（一）工程整体实施计划：1、10月14日：做好施工准备工作及添加油运输到现场；添加油过滤；申请主变退出运行；2、10月15日：大修前主变试验；主变本体油及添加油试验；把主变全部油抽出至油罐并密封好；拆除主变高压套管及散热器；主变高压侧套管试验；主变仪器仪表及相连的油管拆除；3、10月16日：主变吊罩；主变内部所有零配件检查检修处理；主变调压机构吊出检查检修处理；拆除原有的引线铜杆头；加工新的引线铜杆头；做引线铜杆头单回路的电阻测试；4、10月17日：更换主变全套胶垫；主变外罩回吊安装；注油回主变本体内；主变补充添加油；5、10月18日：主变本体排气检查；主变大修后全套试验；主变清理及清洗干净；主变喷漆翻新；6、10月19日：变压器静止，排气，恢复送电。（二）图纸资料、设备到货情况：1、工程所需垫圈由衡阳特变公司提供，已到位。2、工程所需的其他附件均已到位。（三）项目相关联络人及协调人施工单位：广东电安电力工程有限公司现场施工负责人：王平生二、工程概况及特点（一）工程概况项目名称：110kV华港变#1主变压器大修工程施工单位在本项目中各专业(班组)的主要工作界面：序号专业(班组)名称主要工作界面1电气一班1.负责对110kV华港变#1主变附件拆装、吊罩检修、油处理、防腐、清洗等；2电气一班1.瓦斯继电器校验；负责对主变大修时相关二次回路的拆除及大修结束后相关电缆的恢复；主变保护装置定检及其传动试验；3电气一班1.负责本项目涉及一次设备的高压试验并做出试验结论；4电气一班1.二次仪表的校验、#1主变温度计及二次接线进行拆除；5电气一班1.对主变大修期间的油进行试验。110kV华港变电站#1主变压器大修工程(二)施工范围及主要工程量根据广东国鑫变电站年度预试工作计划安排，对预试过程中#1主变出现的问题由广东国鑫公司委托广东电安电力工程有限公司承包施工，进行110kV华港变#1主变压器大修工程，主要工程内容如下：施工范围：1.做好施工准备工作及添加油运输到现场；2.添加油过滤；3.申请主变退出运行；4.大修前主变试验；5.主变本体油及添加油试验；6.把主变全部油抽出至油罐并密封好；7.拆除主变高压套管及散热器；8.主变高压...
