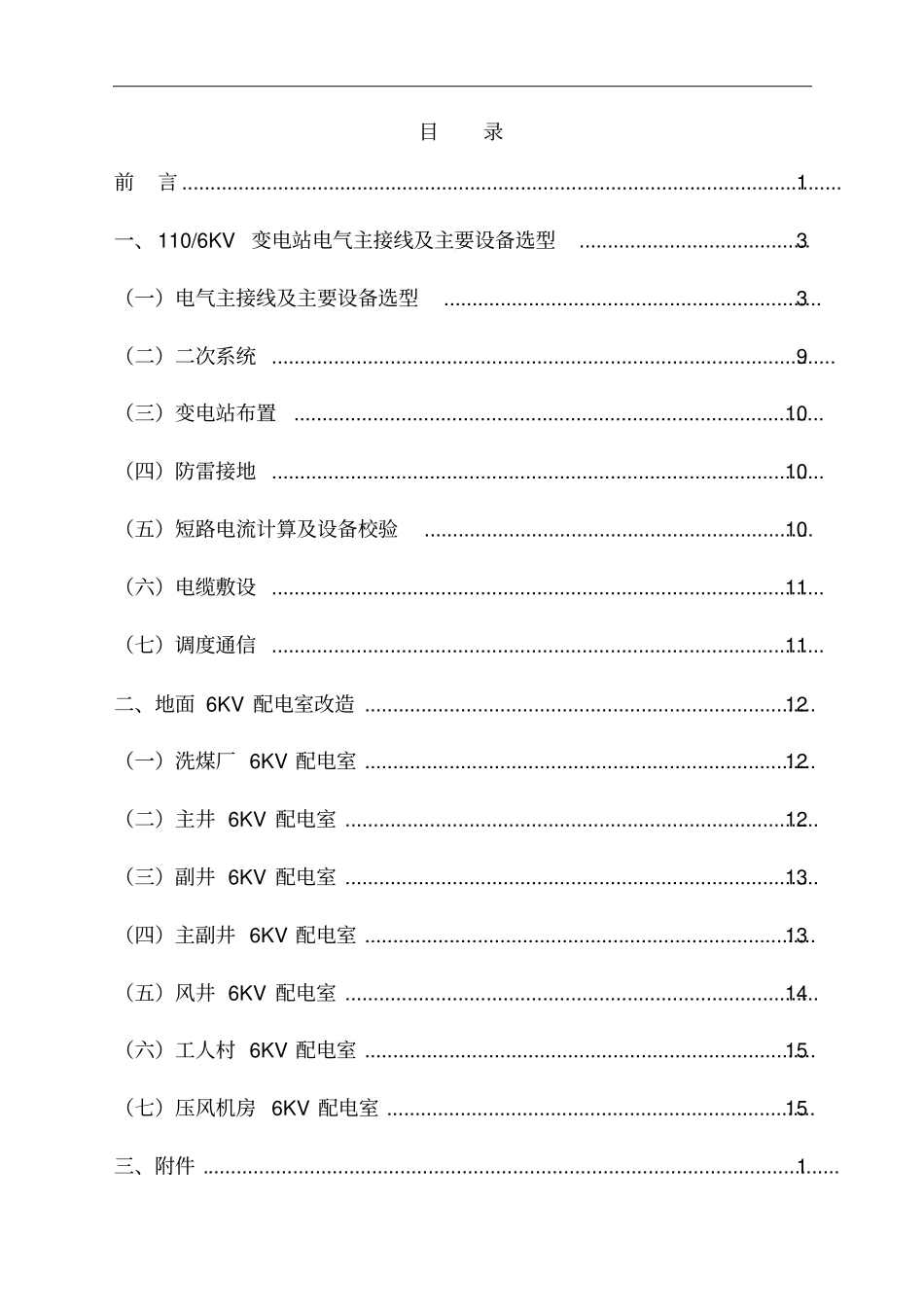

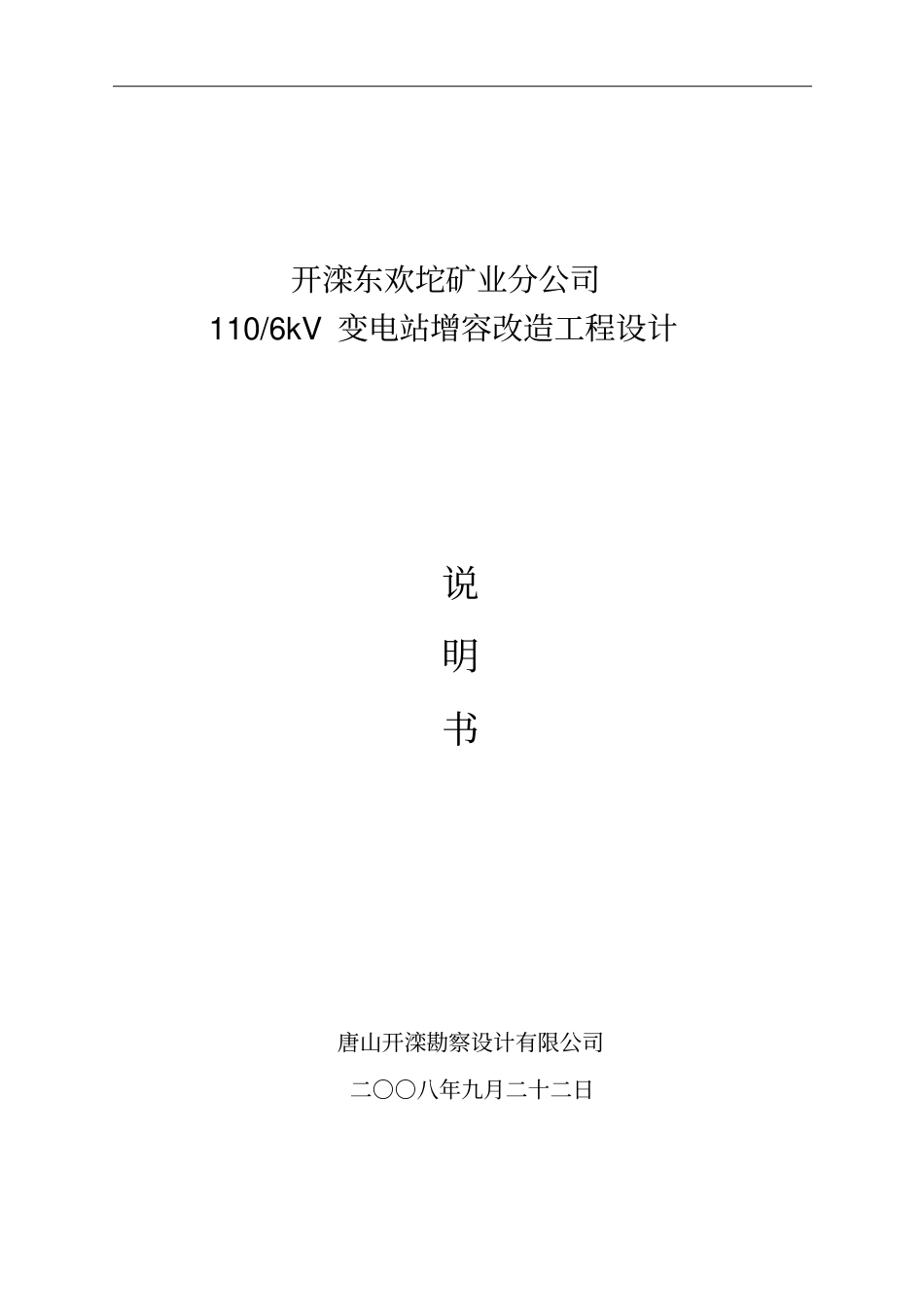

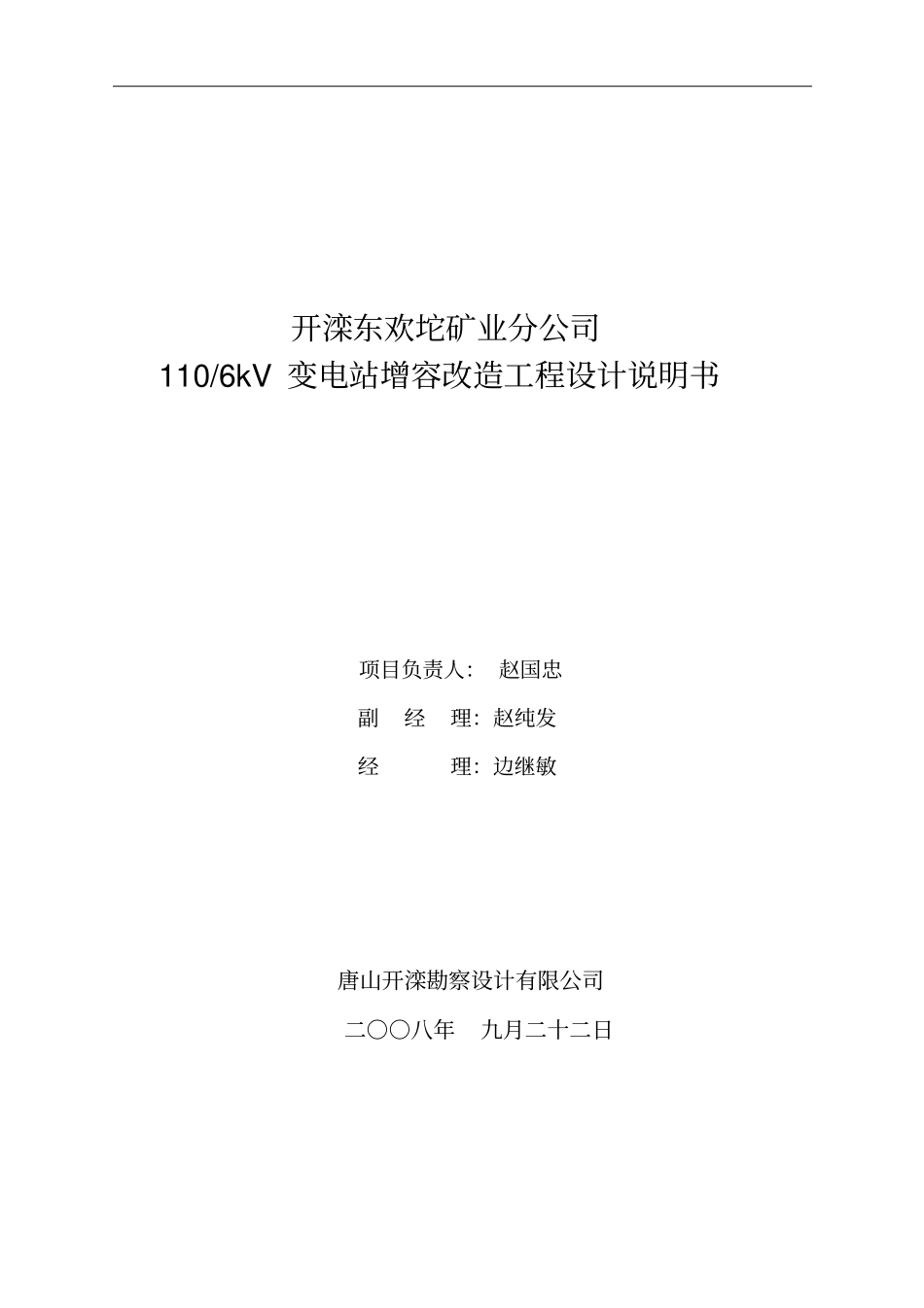

开滦东欢坨矿业分公司110/6kV变电站增容改造工程设计说明书唐山开滦勘察设计有限公司二○○八年九月二十二日开滦东欢坨矿业分公司110/6kV变电站增容改造工程设计说明书项目负责人：赵国忠副经理：赵纯发经理：边继敏唐山开滦勘察设计有限公司二○○八年九月二十二日目录前言.....................................................................................................................1一、110/6KV变电站电气主接线及主要设备选型.........................................3（一）电气主接线及主要设备选型...................................................................3（二）二次系统....................................................................................................9（三）变电站布置..............................................................................................10（四）防雷接地..................................................................................................10（五）短路电流计算及设备校验.....................................................................10（六）电缆敷设..................................................................................................11（七）调度通信..................................................................................................11二、地面6KV配电室改造................................................................................12（一）洗煤厂6KV配电室................................................................................12（二）主井6KV配电室....................................................................................12（三）副井6KV配电室....................................................................................13（四）主副井6KV配电室................................................................................13（五）风井6KV配电室....................................................................................14（六）工人村6KV配电室................................................................................15（七）压风机房6KV配电室............................................................................15三、附件.................................................................................................................11前言目前，东欢坨矿业分公司矿井110kV变电站已建成运行，该站双回架空输电线路引自距本站5.3km处的韩城220kV变电站，电压等级为110kV，导线型号为LGJ-240。该站现有110/6kV主变4台，分别为1号主变：SF7-8000／110/6.3，2号主变：SF7-10000／110/6.3，3号主变：SF7-12500／110/6.3，4号主变：SF7-12500／110/6.3，4台主变电压等级均为110/6.3kV，YN/d11接线。矿井110kV变电站有110kV和6kV两个电压等级，110kV母线为双母线接线，6kV母线为单母线分段接线，分为5段。6kVⅠ段母线接1号主变（SF7-8000／110）；6kVⅡ段母线接2号主变（SF7-10000／110）；6kVⅢ母线接3号主变（SF7-12500／110）；6kVⅣ段母线接4号主变（SF7-12500／110）。6kVⅠ段和Ⅱ段母线带井下负荷，6kVⅢ段和Ⅳ段母线带地面负荷，6kVⅤ段母线接滤波装置。按照邯郸院编制的《东欢坨矿井300万吨/年续建工程初步设计说明书》：矿井续建生产能力达到300万t/a后，单回电源线路可带矿井全部负荷，当矿井续建达产后最大涌水负荷时，经计算，线路压降为0.57%，满足压降要求。现有供电方式能够满足本矿续建建后的负荷要求，故维持现有的双回路电源供电方式。矿井电力负荷统计见下表：2表1110/6kV变电站电力负荷统计表序号负荷名称电压(kV)设计负荷附注有功功率(kW)无功功率(kvar)视在功率(kVA)一地面负荷1矿井地面新增负荷61324.281023.901673.942矿井地面原有负荷68356.929660.0112773.173...
