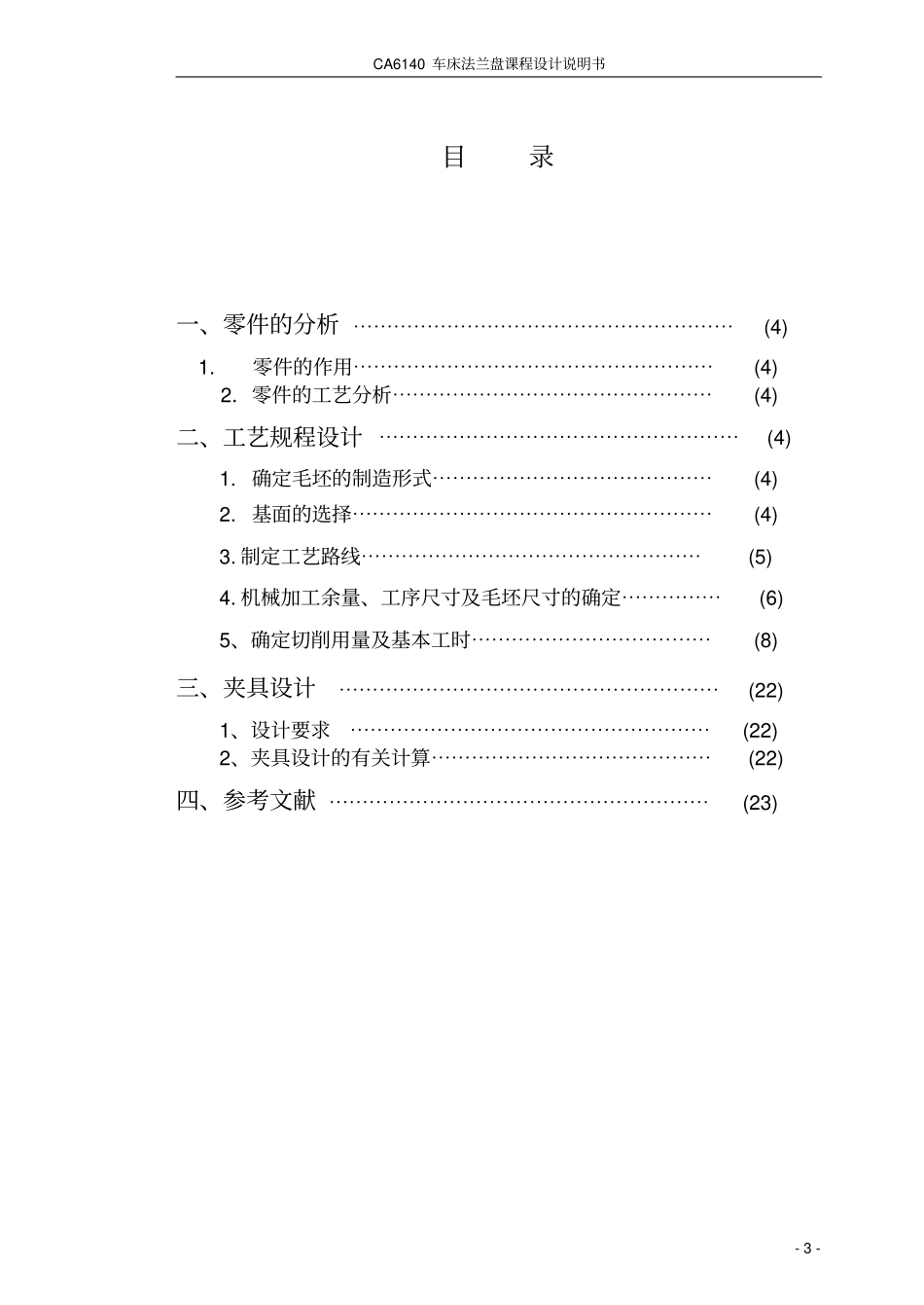

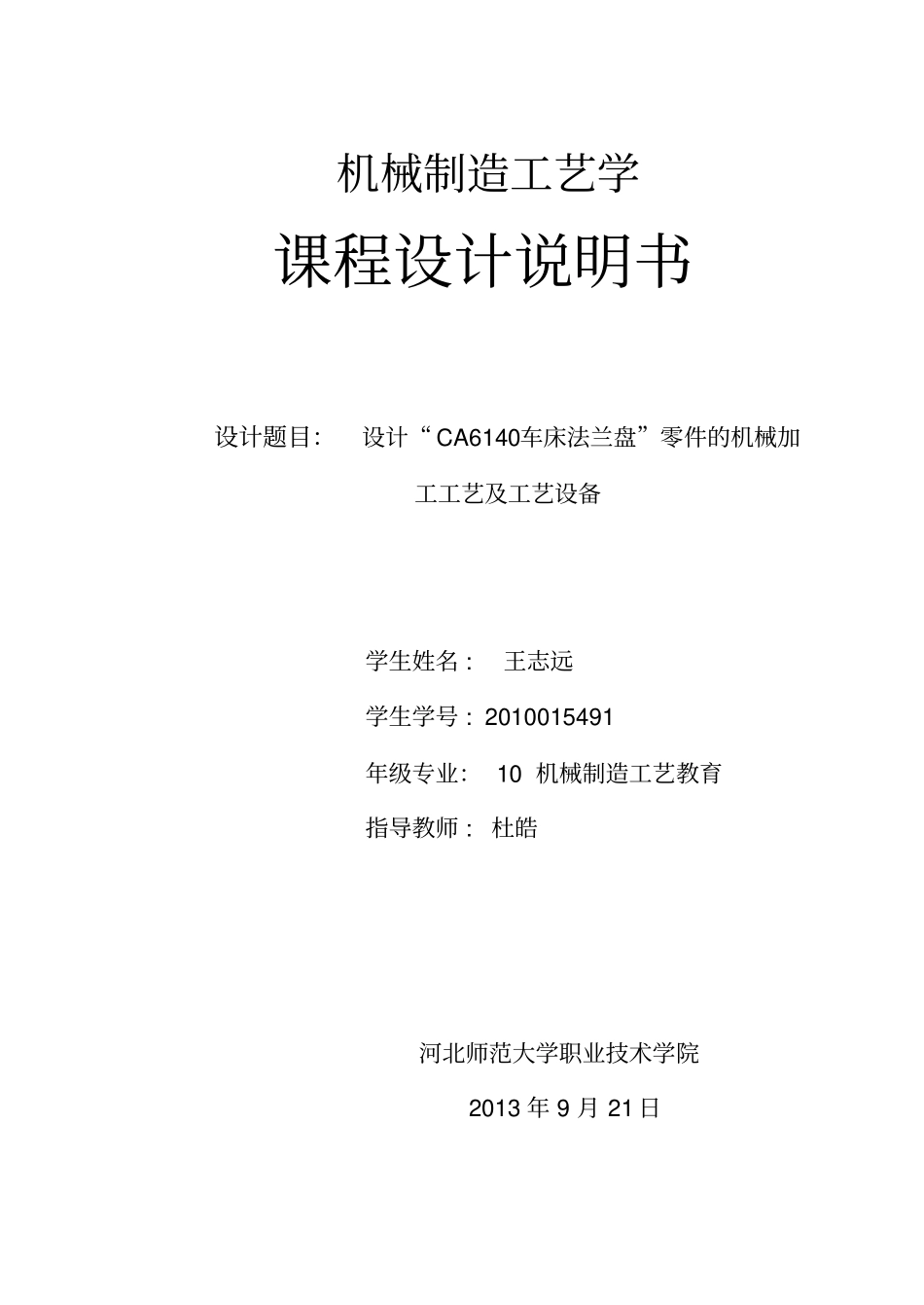

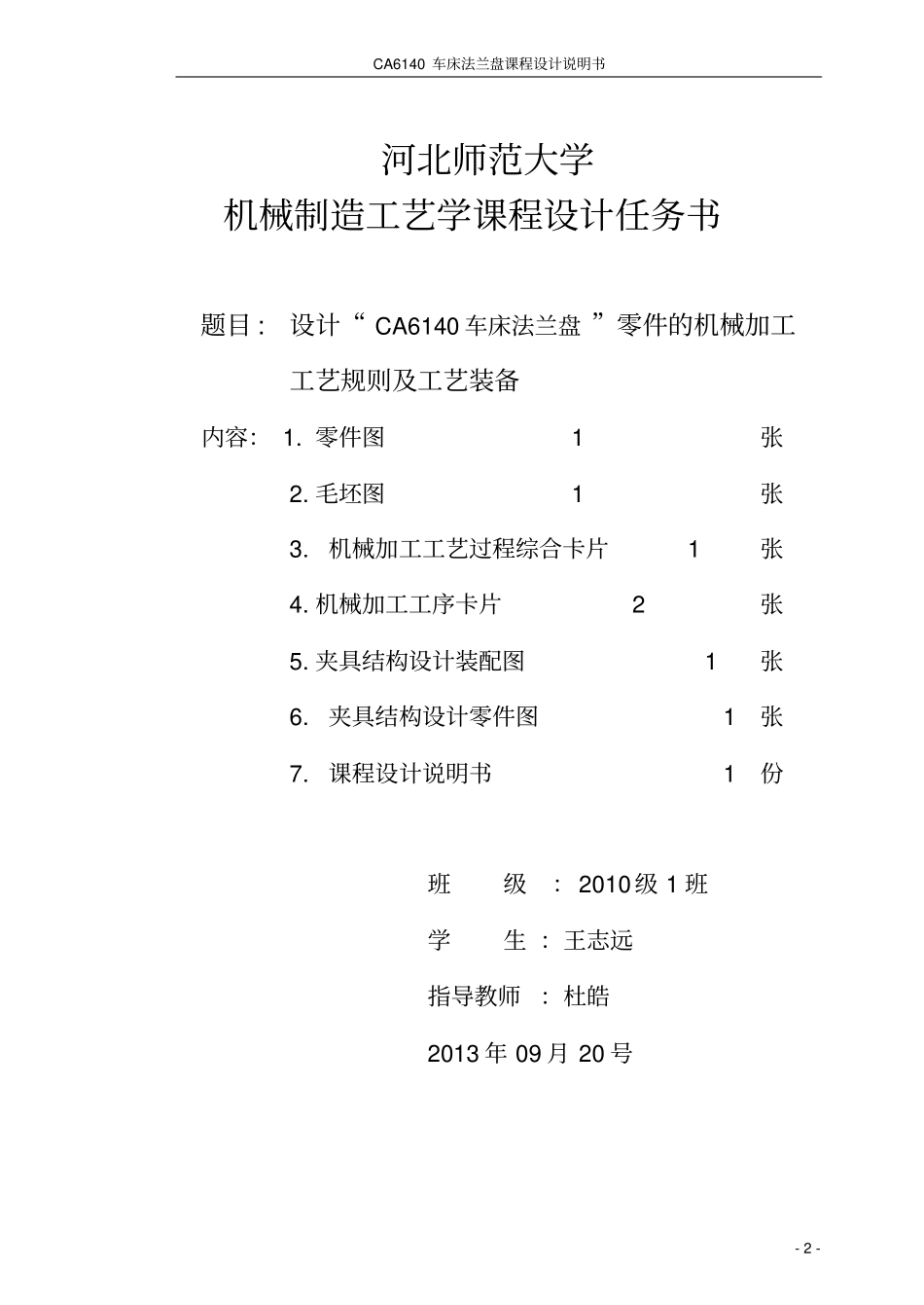

机械制造工艺学课程设计说明书设计题目：设计“CA6140车床法兰盘”零件的机械加工工艺及工艺设备学生姓名:王志远学生学号:2010015491年级专业：10机械制造工艺教育指导教师:杜皓河北师范大学职业技术学院2013年9月21日CA6140车床法兰盘课程设计说明书-2-河北师范大学机械制造工艺学课程设计任务书题目:设计“CA6140车床法兰盘”零件的机械加工工艺规则及工艺装备内容：1.零件图1张2.毛坯图1张3.机械加工工艺过程综合卡片1张4.机械加工工序卡片2张5.夹具结构设计装配图1张6.夹具结构设计零件图1张7.课程设计说明书1份班级：2010级1班学生：王志远指导教师：杜皓2013年09月20号CA6140车床法兰盘课程设计说明书-3-目录一、零件的分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4)1.零件的作用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4)2．零件的工艺分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4)二、工艺规程设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4)1.确定毛坯的制造形式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4)2.基面的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(4)3.制定工艺路线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(5)4.机械加工余量、工序尺寸及毛坯尺寸的确定⋯⋯⋯⋯⋯(6)5、确定切削用量及基本工时⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(8)三、夹具设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(22)1、设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(22)2、夹具设计的有关计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(22)四、参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(23)CA6140车床法兰盘课程设计说明书-4-一、零件的分析(一)零件的作用CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。车床的变速箱固定在主轴箱上，靠法兰盘定心。法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。主要作用是标明刻度，实现纵向进给。(二)零件的工艺分析法兰盘共有三组加工表面，他们之间有一定的位置要求。现分述如下：1、以Φ450-0.017外圆为中心的加工表面这一组加工表面包括：Φ100、Φ90外圆，端面及倒角；Φ450-0.6外圆，过度倒圆；内孔及其左端倒角。2、以Φ100外圆为中心的加工表面这一组加工表面包括：Φ90右端面，Φ450-0.017外圆，端面，倒角；切槽3×2；内孔的右端倒角。3、以Φ20的孔为中心加工表面这一组加工表面包括：Φ100外圆，端面；Φ90外圆，端面，侧面；Φ450-0.017外圆；Φ450-0.06外圆，过度圆角；Φ4孔和同轴的Φ6孔。它们之间有一定的位置要求，主要是：（1）Ф100mm左端面与Ф20mm孔中心轴的跳动度为0.03；（2）Ф90mm右端面与Ф20mm孔中心轴线的跳动度为0.03。经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。二、工艺规程设计（一）确定毛坯的制造形式零件材料是HT200。零件年产量是中批量,而且零件加工的轮廓尺寸不大,在考虑提高生产率保证加工精度后可采用铸造成型。零件形状并不复杂，因此毛坯形状可以与零件的形状尽量接近，内孔不铸出。毛坯尺寸通过确定加工余量后再决定。（二）基面的选择定位的选择是工艺规程设计中重要的工作之一。定位选择得正确与合理，可以使加工质量得到保证，生产率得宜提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正进行。（1）粗基准的选择CA6140车床法兰盘课程设计说明书-5-因为法兰盘可归为轴类零件，按照“保证不加工表面与加工表面相互精度原则”的粗基准选择原则（即当零件有不加工表面时，应以这些不加工表面作为粗基准；若零件有若干个不加工表面时则应与这些加工表面要求相对精度较高的不加工表面作为粗基准），所以对于本零件可以先以法兰盘右端Φ45的外圆及Φ90的右端面作为粗基准，利用三爪卡盘夹紧Φ450-0.017外圆可同时削除五个自由度，再以Φ90的右端面定位可以达到完全定位。（2）精基准的选择主要就考虑基准重合问题，当设计基准与定位基准不重合时，应该进行尺寸换算。这在以后还要专门计算，此处不再计算。（三）制定工艺路线制定工艺...
