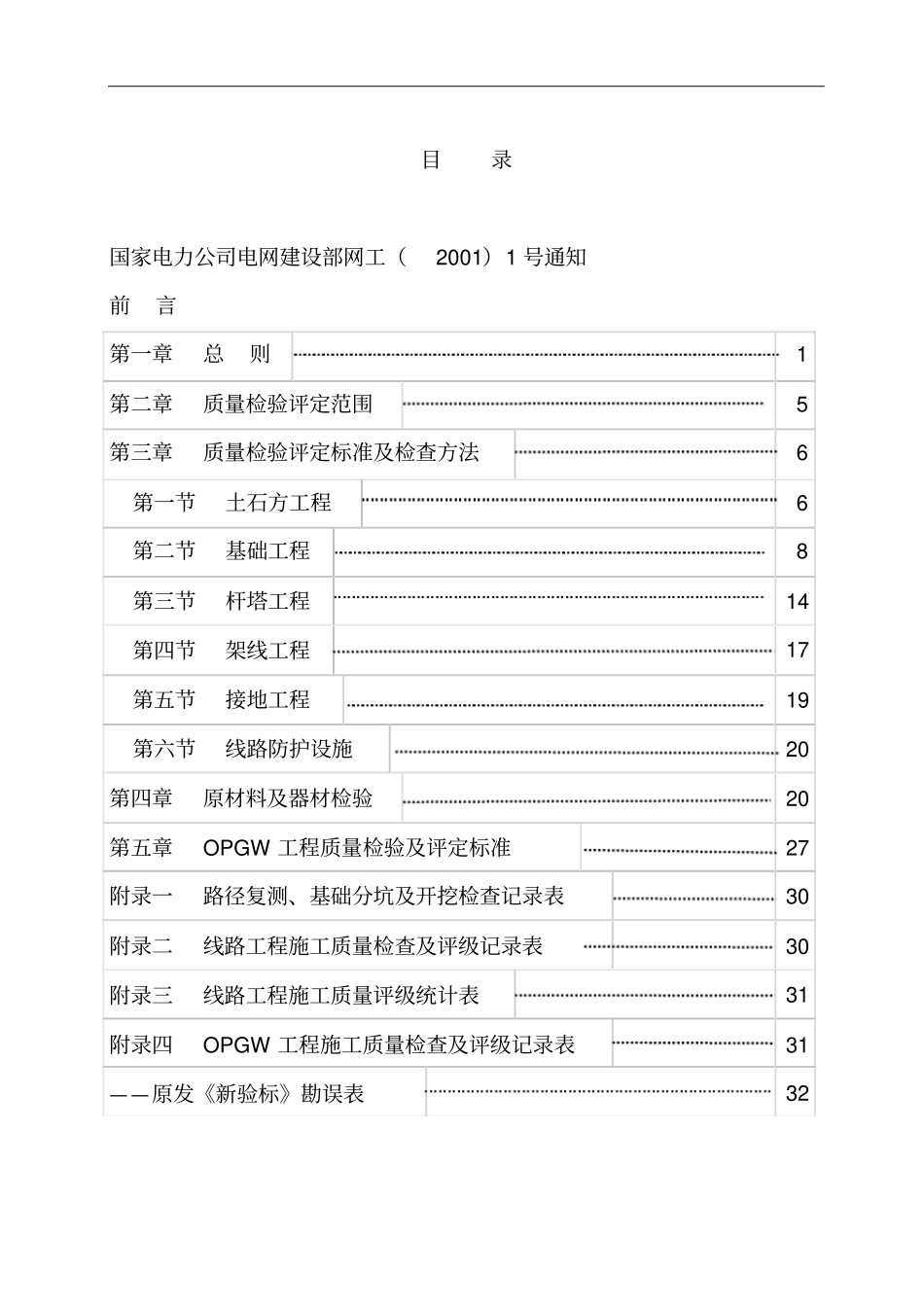

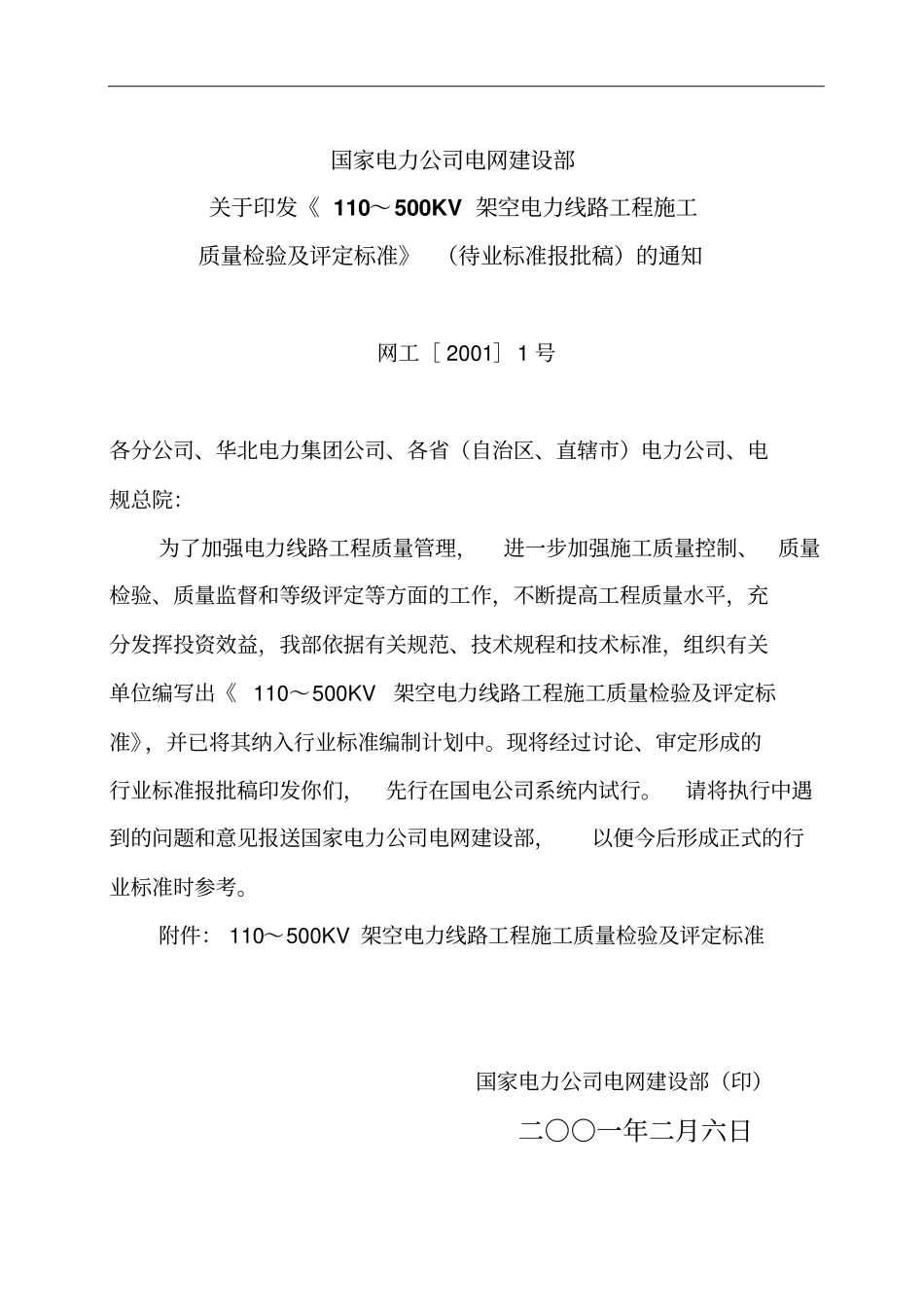

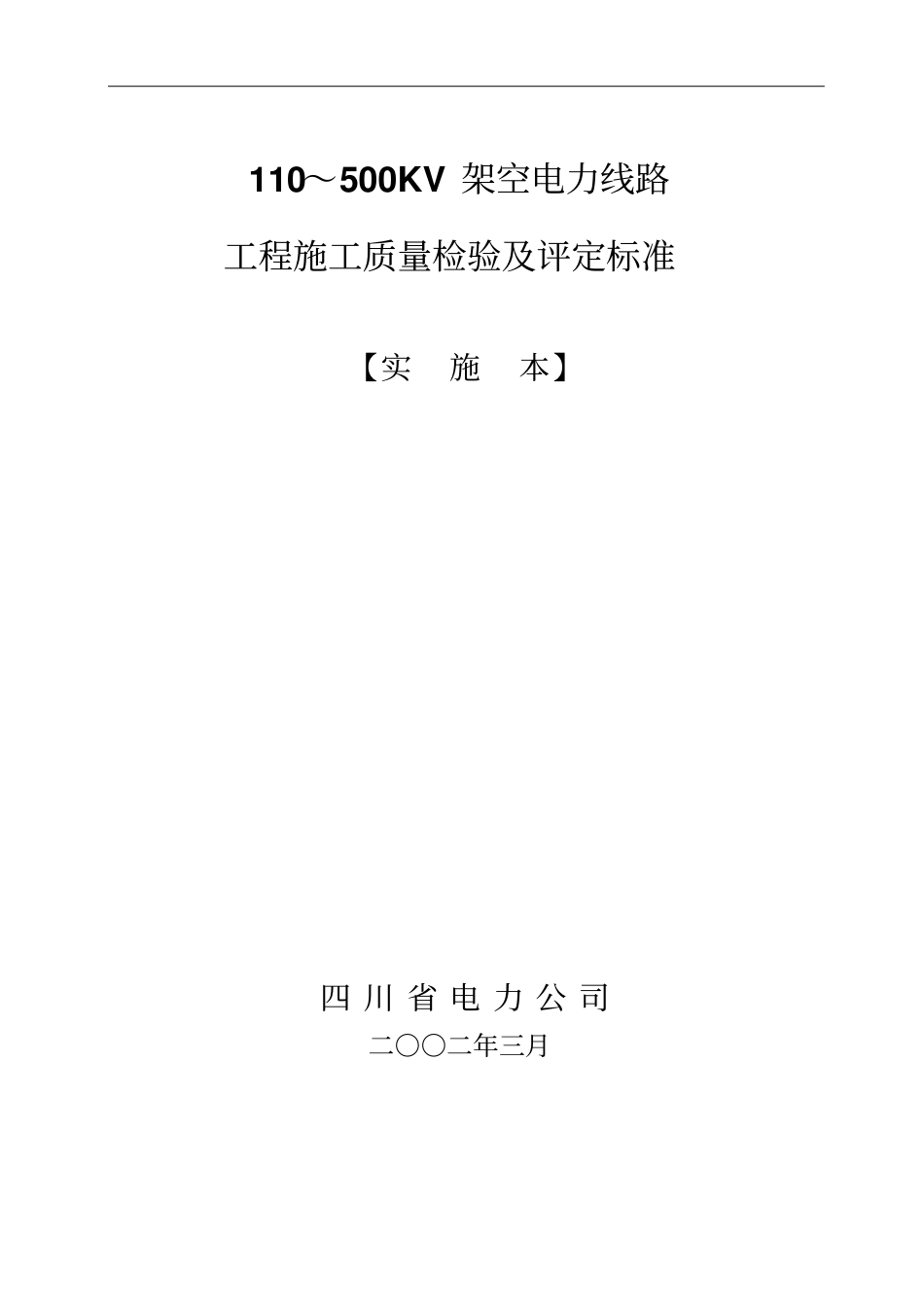

110～500KV架空电力线路工程施工质量检验及评定标准【实施本】四川省电力公司二○○二年三月国家电力公司电网建设部关于印发《110～500KV架空电力线路工程施工质量检验及评定标准》（待业标准报批稿）的通知网工［2001］1号各分公司、华北电力集团公司、各省（自治区、直辖市）电力公司、电规总院：为了加强电力线路工程质量管理，进一步加强施工质量控制、质量检验、质量监督和等级评定等方面的工作，不断提高工程质量水平，充分发挥投资效益，我部依据有关规范、技术规程和技术标准，组织有关单位编写出《110～500KV架空电力线路工程施工质量检验及评定标准》，并已将其纳入行业标准编制计划中。现将经过讨论、审定形成的行业标准报批稿印发你们，先行在国电公司系统内试行。请将执行中遇到的问题和意见报送国家电力公司电网建设部，以便今后形成正式的行业标准时参考。附件：110～500KV架空电力线路工程施工质量检验及评定标准国家电力公司电网建设部（印）二○○一年二月六日目录国家电力公司电网建设部网工（2001）1号通知前言第一章总则1第二章质量检验评定范围5第三章质量检验评定标准及检查方法6第一节土石方工程6第二节基础工程8第三节杆塔工程14第四节架线工程17第五节接地工程19第六节线路防护设施20第四章原材料及器材检验20第五章OPGW工程质量检验及评定标准27附录一路径复测、基础分坑及开挖检查记录表30附录二线路工程施工质量检查及评级记录表30附录三线路工程施工质量评级统计表31附录四OPGW工程施工质量检查及评级记录表31——原发《新验标》勘误表321第一章总则第1.0.1条为加强电力线路工程质量管理，进一步加强施工质量控制、质量检验、质量监督和等级评定等方面的工作，不断提高工程质量水平，充分发挥工程效益，特制定本标准。第1.0.2条本标准适用于110～500KV交流和直流架空电力线路新建工程的施工质量检验及等级评定，对其它电压等级无专业标准的工程亦可参照执行。第1.0.3条本标准编制的依据一、《110～500KV架空电力线路施工及验收规范》GBJ233－90（以下简称《规范》）。二、国家及有关部委颁发的与架空电力线路工程有关的其它施工及验收规范、技术规程和技术标准。第1.0.4条本标准将一条或一个标段的架空电力线路工程定为一个单位工程；每个单位工程分为若干分部工程；每个分部工程分为若干分项工程；每个分项工程中又分为若干相同单元工程；每个单元工程中有若干检查（检验）项目。架空电力线路工程类别划分见表1.0.4。2表1.0.4架空电力线路施工工程类别划分表单位工程分部工程分项工程单元工程单位项目架空电力线路工程一、土石方工程1.路径复测耐张段见线表3.1.22.普通基础分坑基见线表3.1.33.拉线基础分坑基见线表3.1.44.掏挖式基础分坑基见线表3.1.55.施工基面及电气开方基、处见线表3.1.6二、基础工程1.现浇铁塔基础基见线表3.2.12.现浇拉线塔基础基见线表3.2.23.预制装配式基础基见线表3.2.34.混凝土杆预制基础（三盘）基见线表3.2.45.岩石掏挖基础基见线表3.2.56.桩式基础1）灌柱桩基础基见线表3.2.62）贯入桩基础基见线表3.2.77.其它特殊基础基三、杆塔工程1.自立式铁塔组立基见线表3.3.12.拉线铁塔组立基见线表3.3.23.混凝土杆组立基见线表3.3.34.烟囱塔组立基塔头按线表3.3.1，塔身参见火建土建部分四、架线工程1.导地线展放KM见线表3.4.12.导地线连接管个见线表3.4.23.紧线耐张段见线表3.4.34.附件安装基见线表3.4.4五、接地工程1.表面式接地装置基见线表3.5.12.深埋式接地装置基见线表3.5.2六、线路防护设施见第三章第六节处见线表3.6.13第1.0.5条检查（检验）项目分类原则检查（检验）项目分为：关键项目、重要项目、一般项目和外观项目。关键项目：系指影响工程性能、强度、安全性和可靠性的且不易修复和处理的项目。重要项目：系指影响工程结构及尺寸但可修补和返工处理的项目。一般项目：系指一般不影响施工安装和运行安全的项目。外观项目：系指显示工艺水平、环境协调及美观的项目。第1.0.6条施工质量评定标准是按单元工程、分项工程、分部工程、单位工程制定。均分为优良、合格和不合格三个等级，具体规定为：一、检查（检验）项...
