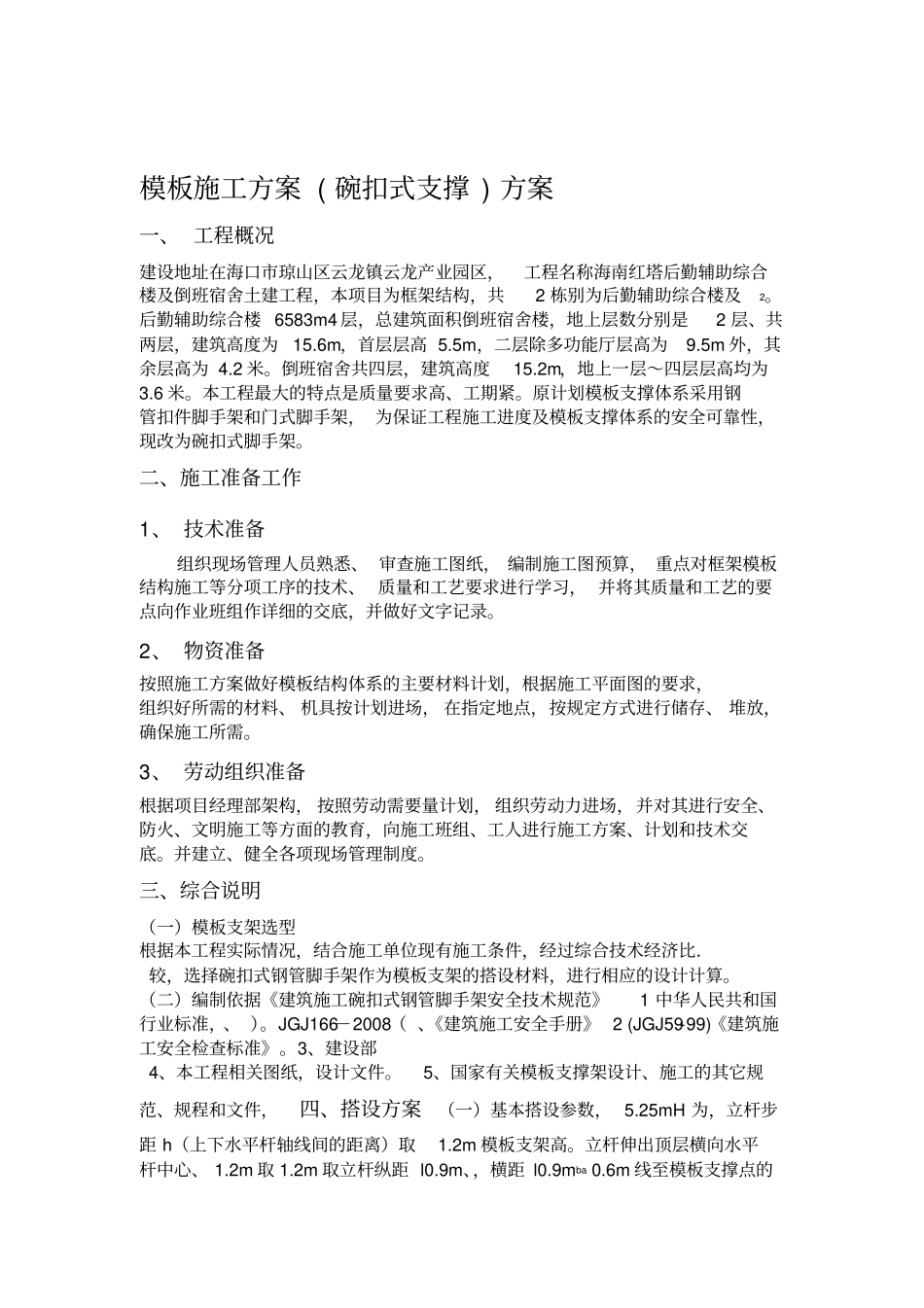

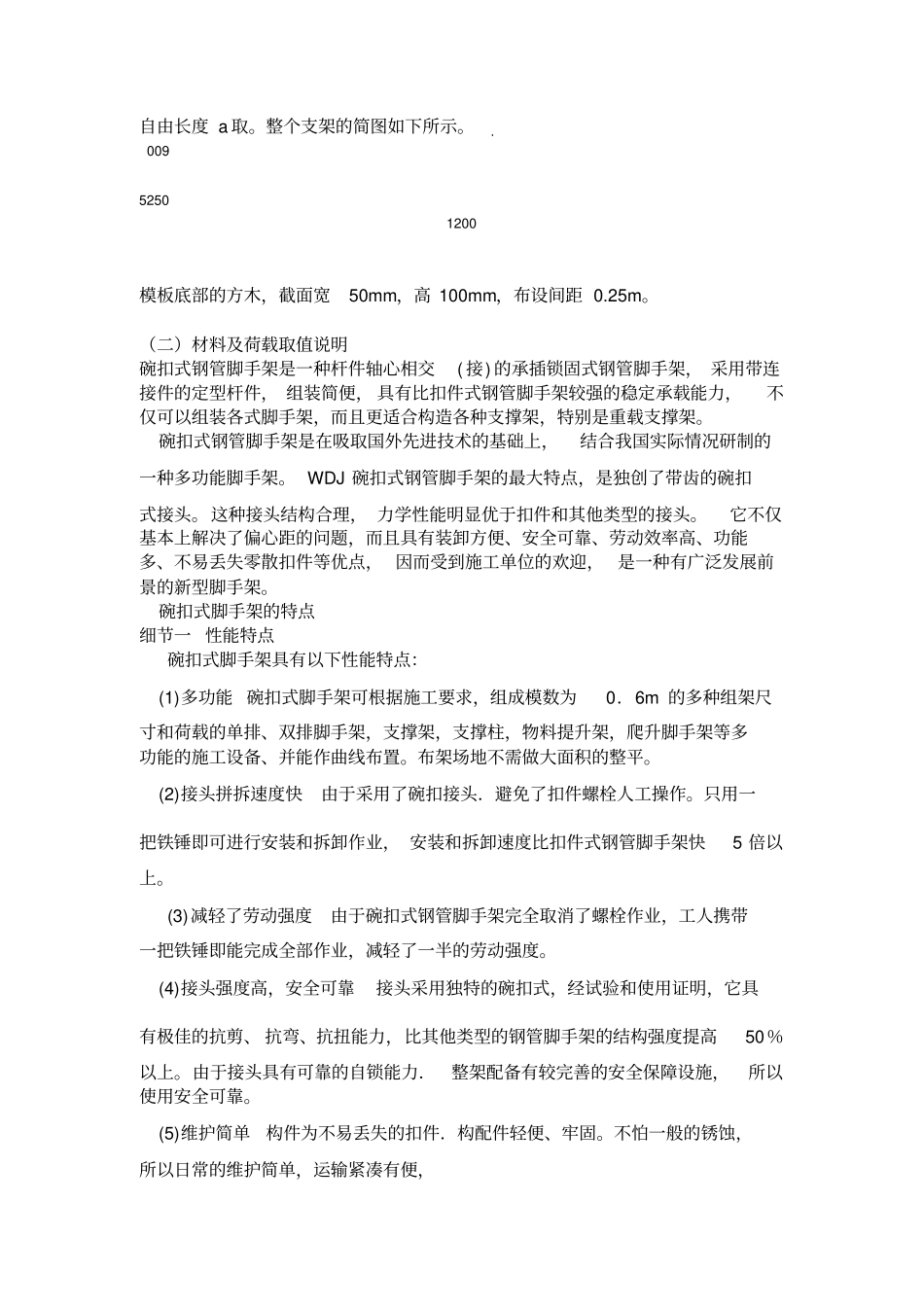

模板施工方案(碗扣式支撑)方案一、工程概况建设地址在海口市琼山区云龙镇云龙产业园区，工程名称海南红塔后勤辅助综合楼及倒班宿舍土建工程，本项目为框架结构，共2栋别为后勤辅助综合楼及2。后勤辅助综合楼6583m4层，总建筑面积倒班宿舍楼，地上层数分别是2层、共两层，建筑高度为15.6m，首层层高5.5m，二层除多功能厅层高为9.5m外，其余层高为4.2米。倒班宿舍共四层，建筑高度15.2m，地上一层～四层层高均为3.6米。本工程最大的特点是质量要求高、工期紧。原计划模板支撑体系采用钢管扣件脚手架和门式脚手架，为保证工程施工进度及模板支撑体系的安全可靠性，现改为碗扣式脚手架。二、施工准备工作1、技术准备组织现场管理人员熟悉、审查施工图纸，编制施工图预算，重点对框架模板结构施工等分项工序的技术、质量和工艺要求进行学习，并将其质量和工艺的要点向作业班组作详细的交底，并做好文字记录。2、物资准备按照施工方案做好模板结构体系的主要材料计划，根据施工平面图的要求，组织好所需的材料、机具按计划进场，在指定地点，按规定方式进行储存、堆放，确保施工所需。3、劳动组织准备根据项目经理部架构，按照劳动需要量计划，组织劳动力进场，并对其进行安全、防火、文明施工等方面的教育，向施工班组、工人进行施工方案、计划和技术交底。并建立、健全各项现场管理制度。三、综合说明（一）模板支架选型根据本工程实际情况，结合施工单位现有施工条件，经过综合技术经济比．较，选择碗扣式钢管脚手架作为模板支架的搭设材料，进行相应的设计计算。（二）编制依据《建筑施工碗扣式钢管脚手架安全技术规范》1中华人民共和国行业标准，、）。JGJ166－2008（、《建筑施工安全手册》2(JGJ59-99)《建筑施工安全检查标准》。3、建设部4、本工程相关图纸，设计文件。5、国家有关模板支撑架设计、施工的其它规范、规程和文件，四、搭设方案（一）基本搭设参数，5.25mH为，立杆步距h（上下水平杆轴线间的距离）取1.2m模板支架高。立杆伸出顶层横向水平杆中心、1.2m取1.2m取立杆纵距l0.9m、，横距l0.9mba0.6m线至模板支撑点的自由长度a取。整个支架的简图如下所示。00952501200模板底部的方木，截面宽50mm，高100mm，布设间距0.25m。（二）材料及荷载取值说明碗扣式钢管脚手架是一种杆件轴心相交(接)的承插锁固式钢管脚手架，采用带连接件的定型杆件，组装简便，具有比扣件式钢管脚手架较强的稳定承载能力，不仅可以组装各式脚手架，而且更适合构造各种支撑架，特别是重载支撑架。碗扣式钢管脚手架是在吸取国外先进技术的基础上，结合我国实际情况研制的一种多功能脚手架。WDJ碗扣式钢管脚手架的最大特点，是独创了带齿的碗扣式接头。这种接头结构合理，力学性能明显优于扣件和其他类型的接头。它不仅基本上解决了偏心距的问题，而且具有装卸方便、安全可靠、劳动效率高、功能多、不易丢失零散扣件等优点，因而受到施工单位的欢迎，是一种有广泛发展前景的新型脚手架。碗扣式脚手架的特点细节一性能特点碗扣式脚手架具有以下性能特点：(1)多功能碗扣式脚手架可根据施工要求，组成模数为0．6m的多种组架尺寸和荷载的单排、双排脚手架，支撑架，支撑柱，物料提升架，爬升脚手架等多功能的施工设备、并能作曲线布置。布架场地不需做大面积的整平。(2)接头拼拆速度快由于采用了碗扣接头．避免了扣件螺栓人工操作。只用一把铁锤即可进行安装和拆卸作业，安装和拆卸速度比扣件式钢管脚手架快5倍以上。(3)减轻了劳动强度由于碗扣式钢管脚手架完全取消了螺栓作业，工人携带一把铁锤即能完成全部作业，减轻了一半的劳动强度。(4)接头强度高，安全可靠接头采用独特的碗扣式，经试验和使用证明，它具有极佳的抗剪、抗弯、抗扭能力，比其他类型的钢管脚手架的结构强度提高50％以上。由于接头具有可靠的自锁能力．整架配备有较完善的安全保障设施，所以使用安全可靠。(5)维护简单构件为不易丢失的扣件．构配件轻便、牢固。不怕一般的锈蚀，所以日常的维护简单，运输紧凑有便，细节二构造特点碗扣式钢管脚手架的核心部件是碗扣接头，它由上碗扣、下碗扣、横杆接头和上碗扣限位销组成．如下图所示...
