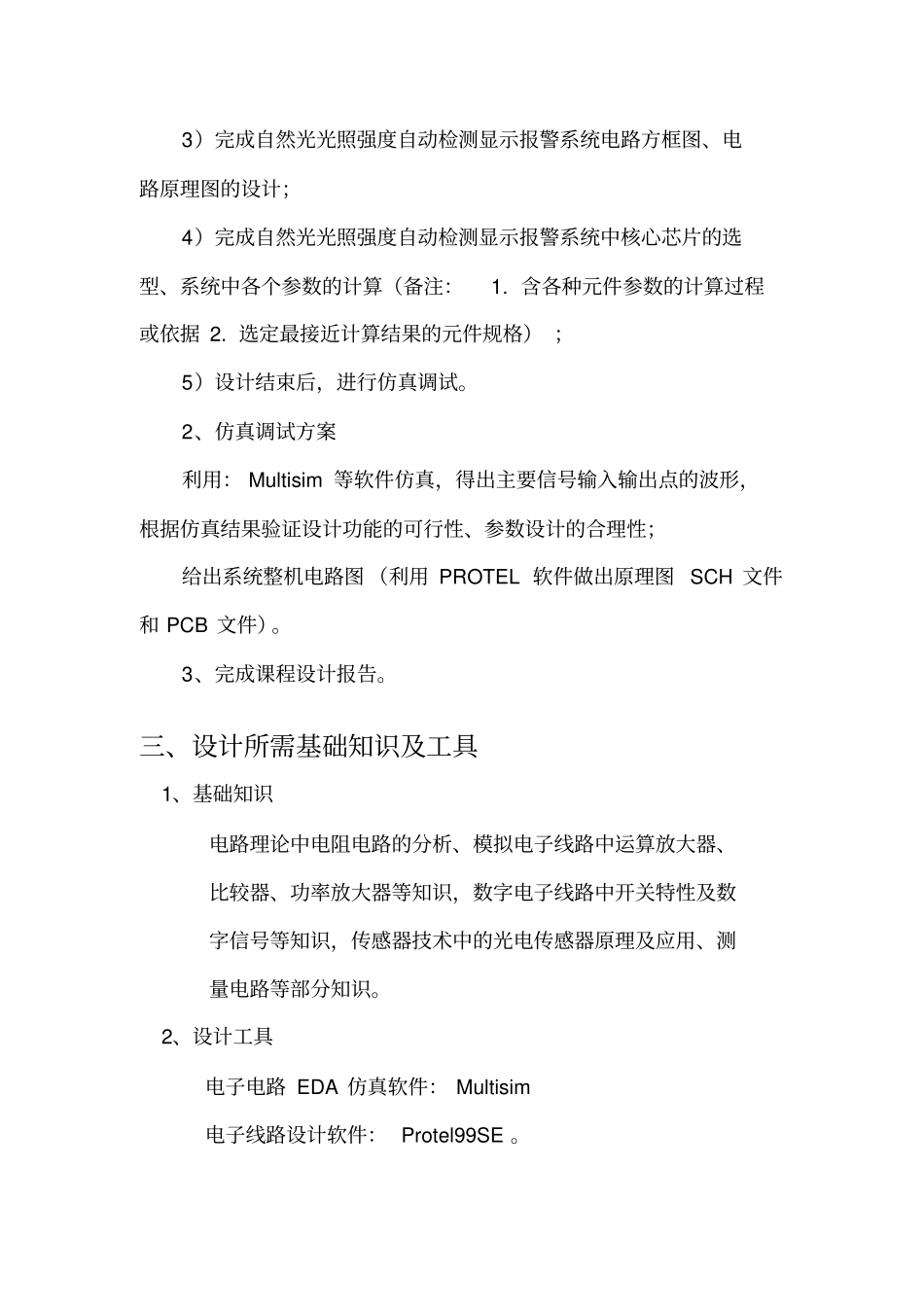

设计题目：光照强度自动检测显示系统设计一、题目的认识理解本次设计题目是光照强度自动检测显示系统设计，既然是系统设计，我们可以将其分解为模块，把复杂问题简单化。数据采集模块，可用光敏电阻将光照强度信号转换为电阻信号从而进行测量计算。测量电路模块，设置分压电路和比较电路，将电阻信号转换为电压信号分档输出，用于显示和报警。显示报警模块，用发光二极管进行显示，同时设置光照过强时蜂鸣器报警。二、设计任务要求：设计一个光照强度自动检测、显示、（报警）系统，实现对外界三种不同条件下光强的分档指示和报警（弱、适宜、强）1、方案的设计根据题目选定光照强度自动检测所用的光电传感器类型；1）自己设计至少三种以上不同光照条件，测定不同光照条件下光电传感器的输出；2）传感器测量电路采用集成运算放大器构成的比较器完成，完成至少三种以上不同光照条件下显示报警系统方案的论证和设计；3）完成自然光光照强度自动检测显示报警系统电路方框图、电路原理图的设计；4）完成自然光光照强度自动检测显示报警系统中核心芯片的选型、系统中各个参数的计算（备注：1.含各种元件参数的计算过程或依据2.选定最接近计算结果的元件规格）；5）设计结束后，进行仿真调试。2、仿真调试方案利用：Multisim等软件仿真，得出主要信号输入输出点的波形，根据仿真结果验证设计功能的可行性、参数设计的合理性；给出系统整机电路图（利用PROTEL软件做出原理图SCH文件和PCB文件）。3、完成课程设计报告。三、设计所需基础知识及工具1、基础知识电路理论中电阻电路的分析、模拟电子线路中运算放大器、比较器、功率放大器等知识，数字电子线路中开关特性及数字信号等知识，传感器技术中的光电传感器原理及应用、测量电路等部分知识。2、设计工具电子电路EDA仿真软件：Multisim电子线路设计软件：Protel99SE。四、方案设计及其论证（包含课题的功能与指标分析、电路的结构组成方框图、各部分单元电路间关系、单元电路方案设计考虑）1、课题功能与指标分析：本次课题设计主要是为了实现光照强度的自动检测与分档显示和报警。首先，必须设定分档环境，可用三种环境状态分四档。环境状态光敏电阻电阻值太阳光直射R1=240Ω室内日光灯R2=1.5kΩ黑衣物包裹R3=150kΩ其次，将光敏电阻电阻值与上述三种状态下阻值进行比较，实现分档显示和报警。档次光敏电阻电阻值显示状态黑暗RX>R3三管都不亮弱光R2
