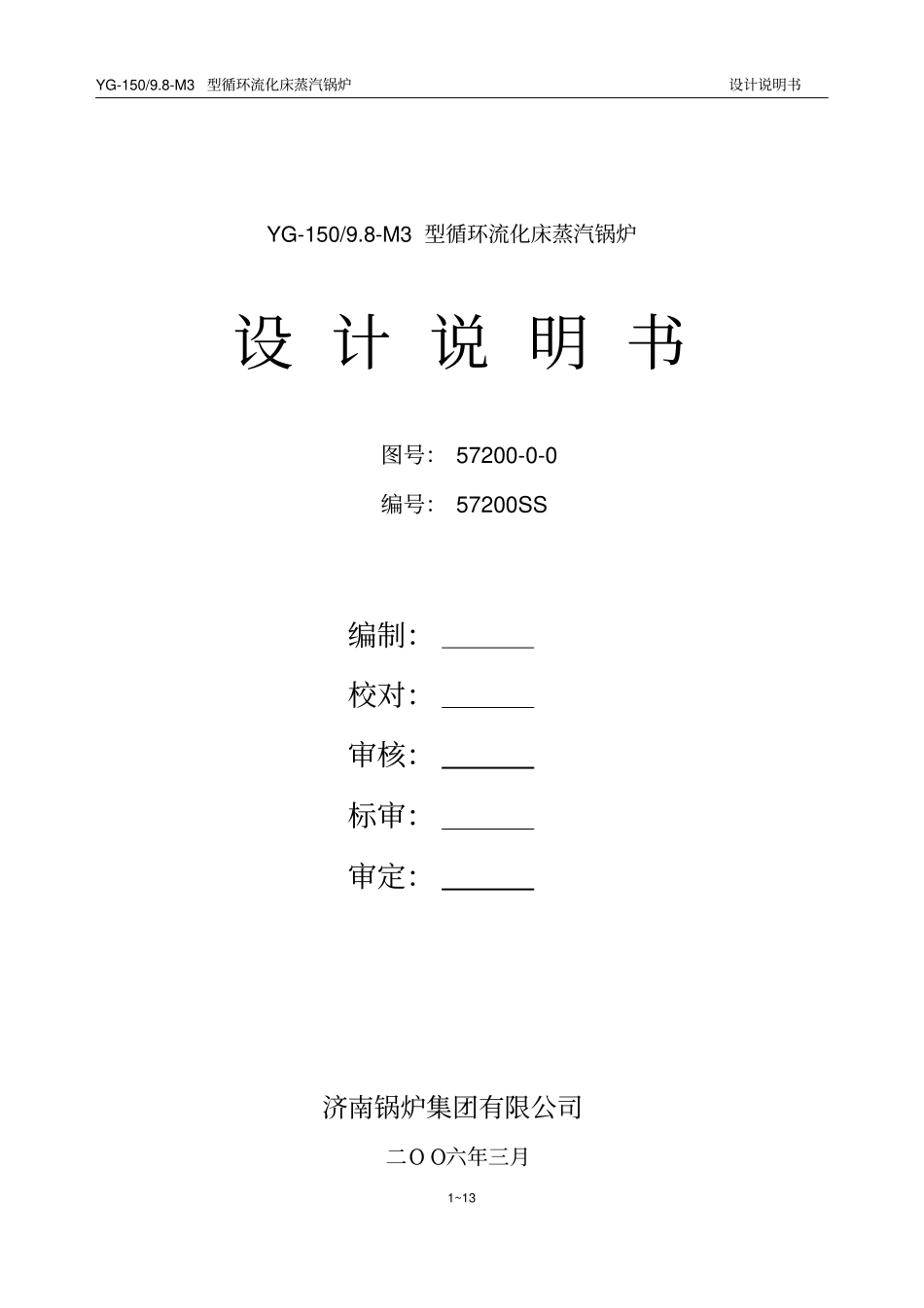

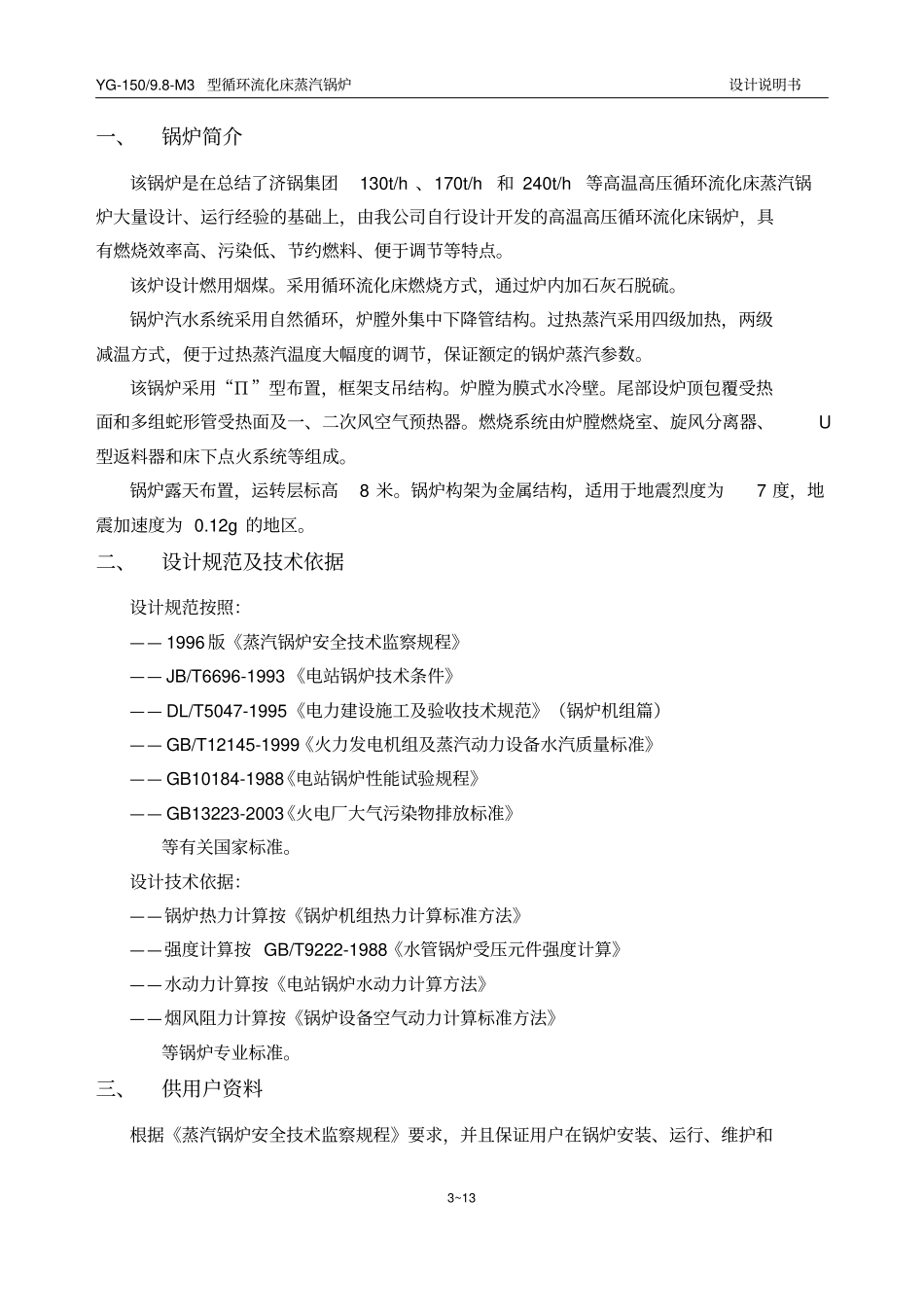

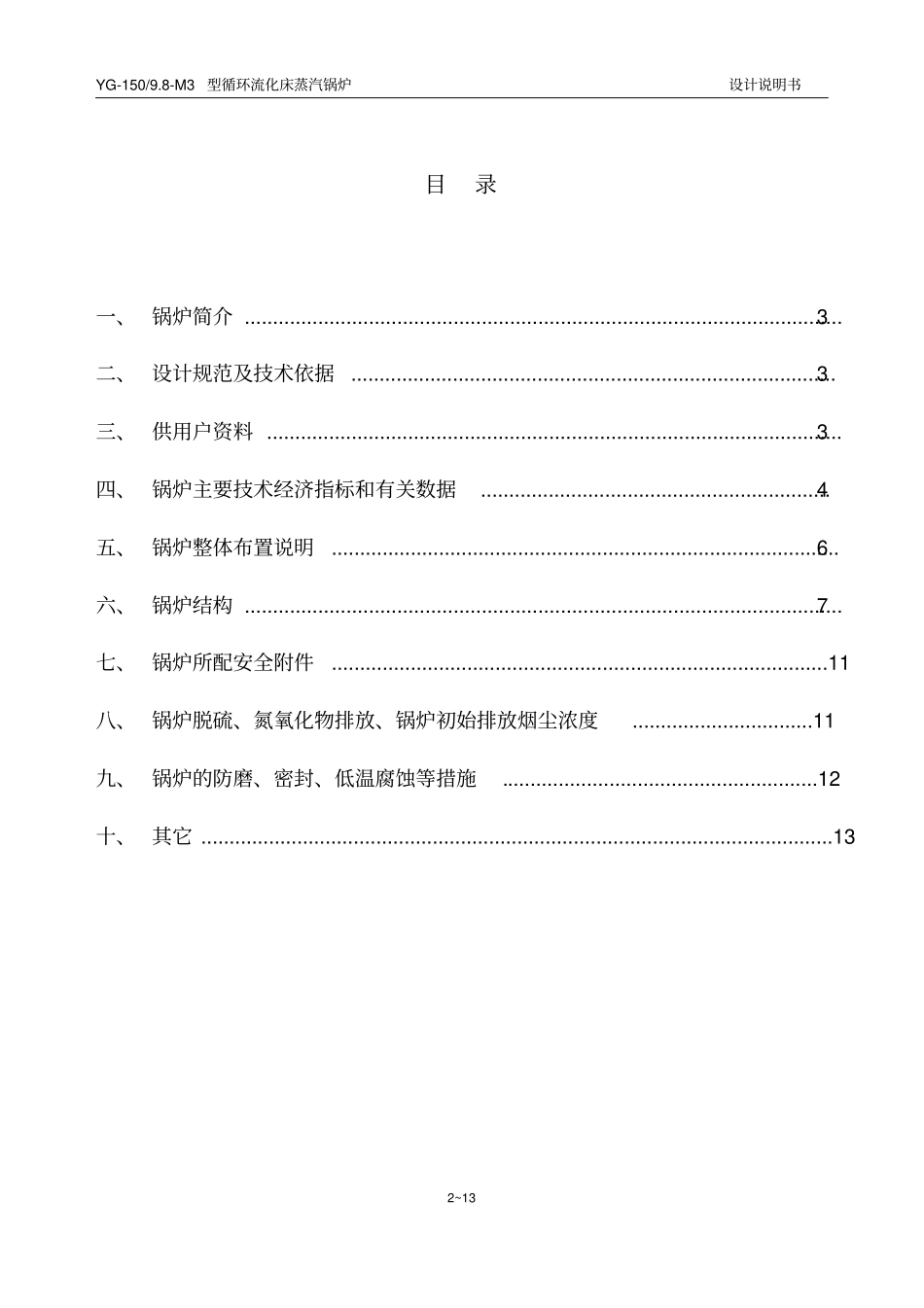

YG-150/9.8-M3型循环流化床蒸汽锅炉设计说明书1~13YG-150/9.8-M3型循环流化床蒸汽锅炉设计说明书图号：57200-0-0编号：57200SS编制：校对：审核：标审：审定：济南锅炉集团有限公司二ΟΟ六年三月YG-150/9.8-M3型循环流化床蒸汽锅炉设计说明书2~13目录一、锅炉简介..........................................................................................................3二、设计规范及技术依据......................................................................................3三、供用户资料......................................................................................................3四、锅炉主要技术经济指标和有关数据..............................................................4五、锅炉整体布置说明..........................................................................................6六、锅炉结构..........................................................................................................7七、锅炉所配安全附件........................................................................................11八、锅炉脱硫、氮氧化物排放、锅炉初始排放烟尘浓度................................11九、锅炉的防磨、密封、低温腐蚀等措施........................................................12十、其它................................................................................................................13YG-150/9.8-M3型循环流化床蒸汽锅炉设计说明书3~13一、锅炉简介该锅炉是在总结了济锅集团130t/h、170t/h和240t/h等高温高压循环流化床蒸汽锅炉大量设计、运行经验的基础上，由我公司自行设计开发的高温高压循环流化床锅炉，具有燃烧效率高、污染低、节约燃料、便于调节等特点。该炉设计燃用烟煤。采用循环流化床燃烧方式，通过炉内加石灰石脱硫。锅炉汽水系统采用自然循环，炉膛外集中下降管结构。过热蒸汽采用四级加热，两级减温方式，便于过热蒸汽温度大幅度的调节，保证额定的锅炉蒸汽参数。该锅炉采用“П”型布置，框架支吊结构。炉膛为膜式水冷壁。尾部设炉顶包覆受热面和多组蛇形管受热面及一、二次风空气预热器。燃烧系统由炉膛燃烧室、旋风分离器、U型返料器和床下点火系统等组成。锅炉露天布置，运转层标高8米。锅炉构架为金属结构，适用于地震烈度为7度，地震加速度为0.12g的地区。二、设计规范及技术依据设计规范按照：——1996版《蒸汽锅炉安全技术监察规程》——JB/T6696-1993《电站锅炉技术条件》——DL/T5047-1995《电力建设施工及验收技术规范》（锅炉机组篇）——GB/T12145-1999《火力发电机组及蒸汽动力设备水汽质量标准》——GB10184-1988《电站锅炉性能试验规程》——GB13223-2003《火电厂大气污染物排放标准》等有关国家标准。设计技术依据：——锅炉热力计算按《锅炉机组热力计算标准方法》——强度计算按GB/T9222-1988《水管锅炉受压元件强度计算》——水动力计算按《电站锅炉水动力计算方法》——烟风阻力计算按《锅炉设备空气动力计算标准方法》等锅炉专业标准。三、供用户资料根据《蒸汽锅炉安全技术监察规程》要求，并且保证用户在锅炉安装、运行、维护和YG-150/9.8-M3型循环流化床蒸汽锅炉设计说明书4~13检修时有必要的技术依据和资料，锅炉随机提供详尽的技术资料。具体供用户资料见：——57200GKT《供客户图纸清单》——57200GKJ《供客户技术文件清单》四、锅炉主要技术经济指标和有关数据1、锅炉参数额定蒸发量：150t/h额定蒸汽压力：9.8Mpa额定蒸汽温度：540℃额定给水温度：215℃2、设计燃料：（平顶山低硫烟煤）煤种固定碳灰分挥发分低位发热量烟煤35～5028～4018～2518000～220003、技术经济指标冷风温度：30℃一次风预热温度：150℃二次风预热温度：150℃排烟温度：140℃锅炉热效率：89%脱硫效率（钙硫比≥2）：≥80%燃料消耗量：21610kg/h燃料颗粒度要求：≤13mm（其中大于1mm以上颗粒重量比不小于50%）石灰石颗粒度要求：≤2mm...
