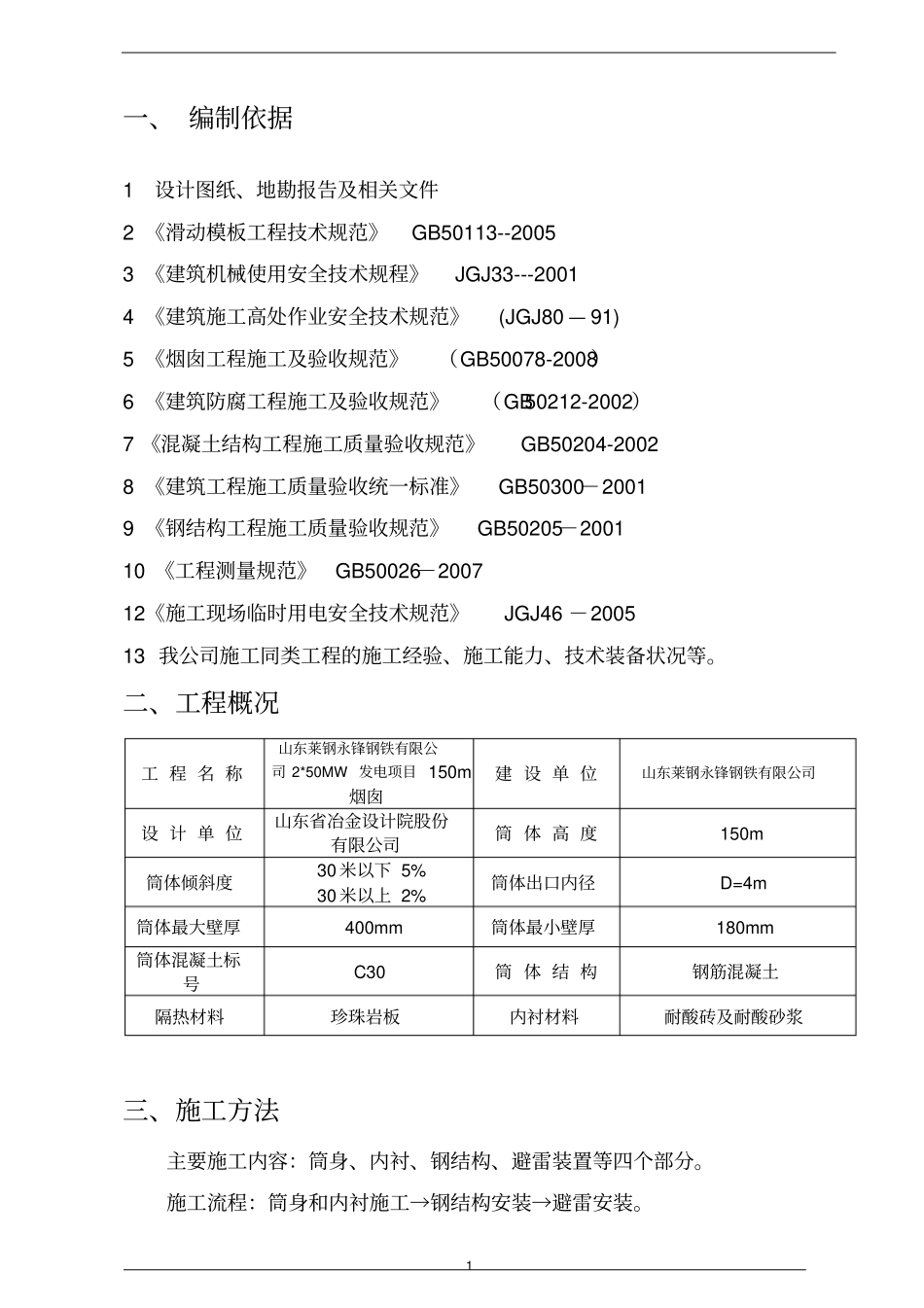

山东莱钢永锋钢铁有限公司2*50MW发电项目150m烟囱施工方案四川建工集团有限公司（北京）2013年2月25日目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1四、劳力组织计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13五、机具设备计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13六、滑升装置受力计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16七、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20八、安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22九、文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25十、施工平面布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25十一、施工进度网络图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26十二、滑模装置组装的允许偏差表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27十三、内衬砌筑吊平台图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28十四、航标漆施工示意图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29十五、滑升设备拆除示意图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯301一、编制依据1设计图纸、地勘报告及相关文件2《滑动模板工程技术规范》GB50113--20053《建筑机械使用安全技术规程》JGJ33---20014《建筑施工高处作业安全技术规范》(JGJ80—91)5《烟囱工程施工及验收规范》（GB50078-2008）6《建筑防腐工程施工及验收规范》（GB50212-2002）7《混凝土结构工程施工质量验收规范》GB50204-20028《建筑工程施工质量验收统一标准》GB50300－20019《钢结构工程施工质量验收规范》GB50205－200110《工程测量规范》GB50026－200712《施工现场临时用电安全技术规范》JGJ46－200513我公司施工同类工程的施工经验、施工能力、技术装备状况等。二、工程概况工程名称山东莱钢永锋钢铁有限公司2*50MW发电项目150m烟囱建设单位山东莱钢永锋钢铁有限公司设计单位山东省冶金设计院股份有限公司筒体高度150m筒体倾斜度30米以下5%30米以上2%筒体出口内径D=4m筒体最大壁厚400mm筒体最小壁厚180mm筒体混凝土标号C30筒体结构钢筋混凝土隔热材料珍珠岩板内衬材料耐酸砖及耐酸砂浆三、施工方法主要施工内容：筒身、内衬、钢结构、避雷装置等四个部分。施工流程：筒身和内衬施工→钢结构安装→避雷安装。2（一）筒体工程：1、滑升模施工理由：该烟囱截面为400-180mm，满足规范规定的滑升要求。加之出口半径适宜，坡度小。为此，宜采用液压无井架滑模施工。2、滑模构造：根据《滑升模板施工技术规范》及《烟囱施工验收规范》及设计图，设辐射梁24榀，千斤顶36台。模板高度：外模1.2m，内模1.2m，固定模板宽度140mm，收分模板(3mm厚模板)宽300mm（下图），采用梯形杆人工调径，随升井架垂直运输，围圈用［14槽钢，油顶爬杆采用直径为B25mm的钢管。（滑升大架构造图见后面附图）1200300602.1操作平台采用整体式刚性操作平台，设内外两圈[14槽钢，钢圈的直径决定于烟囱筒身的外径，钢圈半径分别为7m、3m。沿钢圈均匀设置24根4.5m长的辐射梁，辐射梁上铺设50mm厚白松木板做工作平台面。操作平台平面布置图见下图。3辐射梁爬升杆千斤顶开字架中央鼔圈千斤顶布置图43．滑模安装：鼓圈→辐射梁→门架→环梁→拉杆→平台铺板→井架→支撑→模板→油路系统→电气系统→垂直运输系统→安全设施→其它设备。避雷针天轮支撑门架千斤顶井架栏杆外吊架内吊架安全网拉杆吊笼鼓圈内模外模调径丝杆支撑杆拔杆53.1组装中注意事项：A、组装鼓圈后要进行调整，使操作平台中心要与烟囱中心重合；B、组装平台宜起拱为1/500；C、辐射梁组装后，以鼓圈中心为圆心在辐射梁上做出半径的刻度标记；D、连接螺丝必须上紧。4．滑升程序：松柔道→提升操作平台→校中→紧柔道→模板调径收分→安装预埋件→浇灌混凝土→绑扎钢筋→抽拨模板。正常滑升的速度应根据混凝土的强度确定，其强度不得低于0.2兆帕，每次收分量不宜超过10mm，即滑升高度不得大于300mm，收分调径时宜对称进行，当活动模板宜抽掉时，应及时拨出，方法是在提升门架上设1根横梁，其上用一倒链将其模板...
