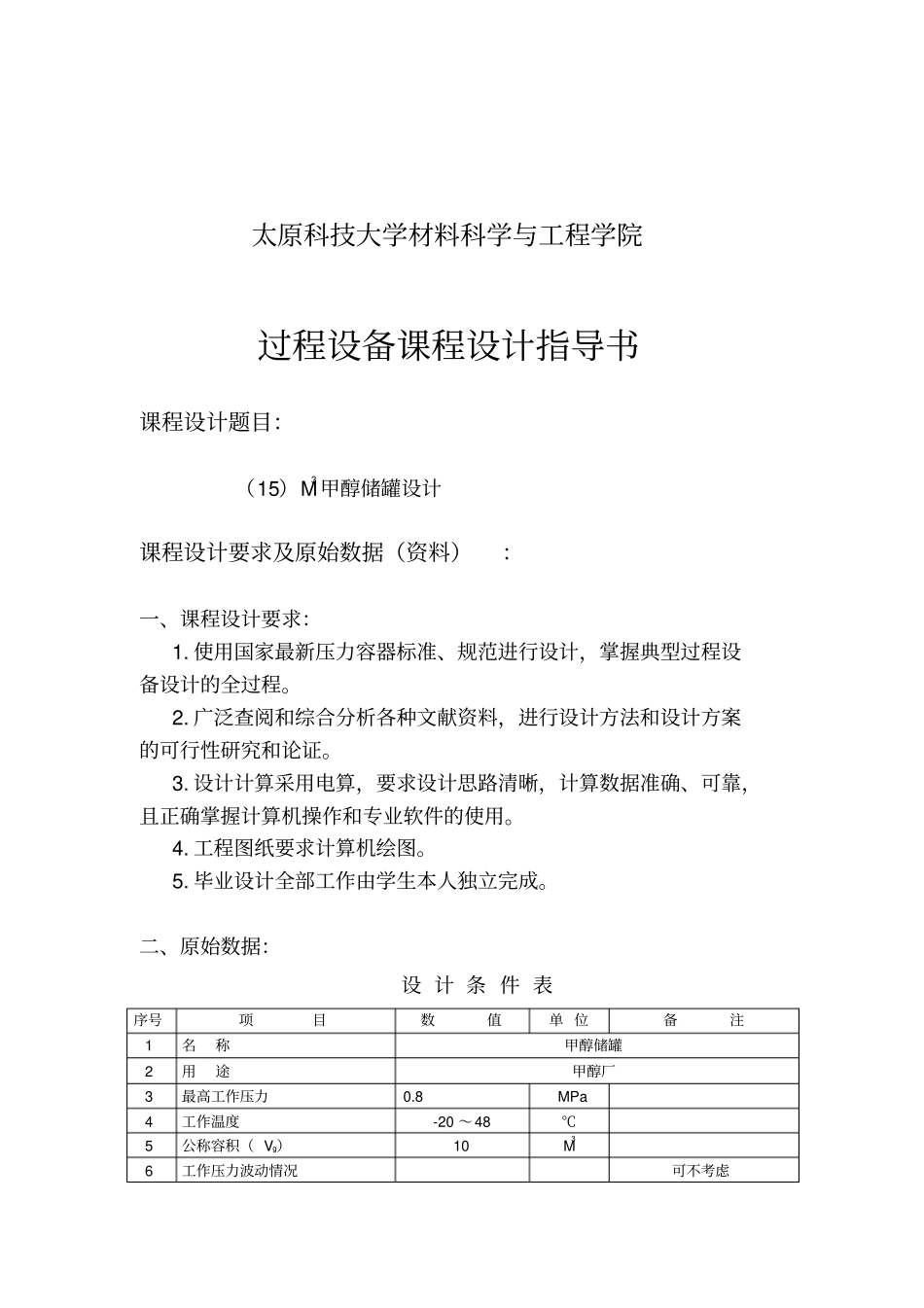

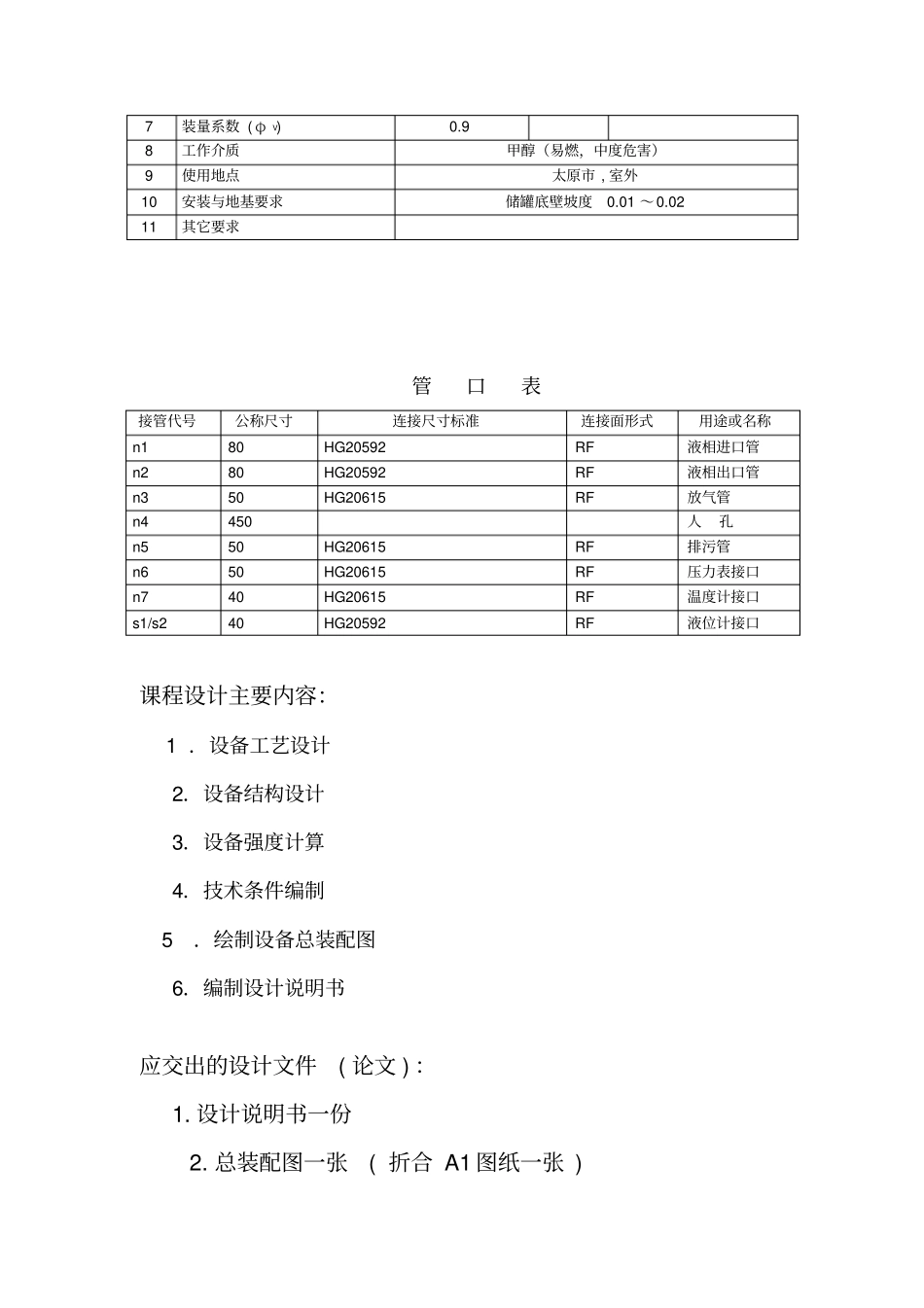

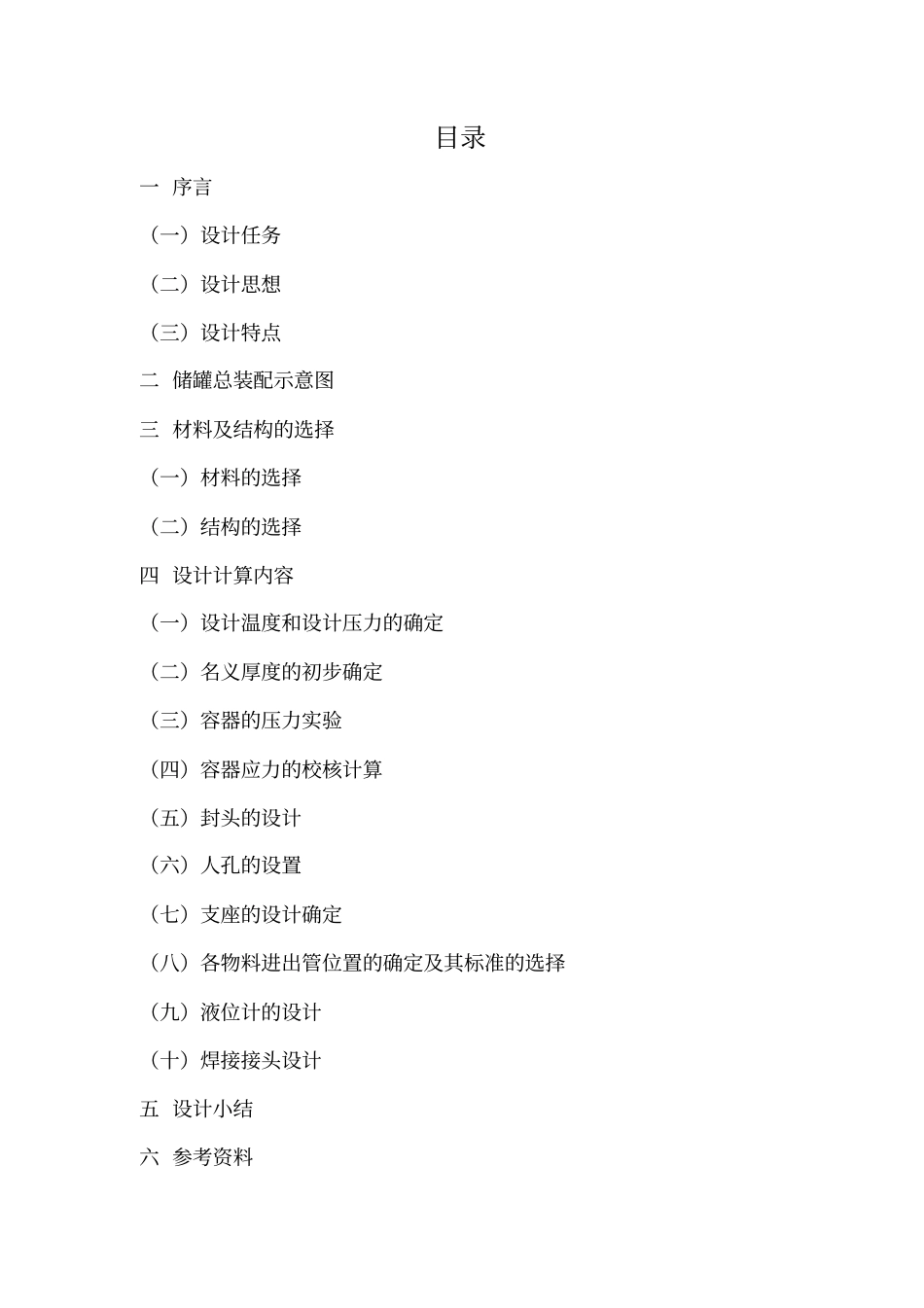

目录一序言（一）设计任务（二）设计思想（三）设计特点二储罐总装配示意图三材料及结构的选择（一）材料的选择（二）结构的选择四设计计算内容（一）设计温度和设计压力的确定（二）名义厚度的初步确定（三）容器的压力实验（四）容器应力的校核计算（五）封头的设计（六）人孔的设置（七）支座的设计确定（八）各物料进出管位置的确定及其标准的选择（九）液位计的设计（十）焊接接头设计五设计小结六参考资料太原科技大学材料科学与工程学院过程设备课程设计指导书课程设计题目：（15）M3甲醇储罐设计课程设计要求及原始数据（资料）：一、课程设计要求：1.使用国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。2.广泛查阅和综合分析各种文献资料，进行设计方法和设计方案的可行性研究和论证。3.设计计算采用电算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算机操作和专业软件的使用。4.工程图纸要求计算机绘图。5.毕业设计全部工作由学生本人独立完成。二、原始数据：设计条件表序号项目数值单位备注1名称甲醇储罐2用途甲醇厂3最高工作压力0.8MPa4工作温度-20～48℃5公称容积（Vg）10M36工作压力波动情况可不考虑7装量系数(φV)0.98工作介质甲醇（易燃，中度危害）9使用地点太原市,室外10安装与地基要求储罐底壁坡度0.01～0.0211其它要求管口表接管代号公称尺寸连接尺寸标准连接面形式用途或名称n180HG20592RF液相进口管n280HG20592RF液相出口管n350HG20615RF放气管n4450人孔n550HG20615RF排污管n650HG20615RF压力表接口n740HG20615RF温度计接口s1/s240HG20592RF液位计接口课程设计主要内容：1．设备工艺设计2．设备结构设计3．设备强度计算4．技术条件编制5．绘制设备总装配图6．编制设计说明书应交出的设计文件(论文)：1.设计说明书一份2.总装配图一张(折合A1图纸一张)一序言（一）设计任务：针对化工厂中常见的甲醇储罐，完成主体设备的工艺设计和附属设备的选型设计，绘制总装配图和零件图，并编写设计说明书。（二）设计思想：综合运用所学的机械基础课程知识，本着认真负责的态度，对储罐进行设计。在设计过程中综合考虑了经济性，实用性，安全可靠性。（三）设计特点：容器的设计一般由筒体，封头，法兰，支座，接口管及人孔等组成。常，低压化工设备通用零件大都有标准，设计时可直接选用。本设计书主要介绍了液罐的筒体，封头的设计计算，低压通用零件的选用。各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理的进行设计。二储罐总装配示意图三材料及结构的选择（一）材料的选择甲醇的物理化学性质化学名称：甲醇，别名：甲基醇、木醇、木精分子式OHCH3,分子量32.04，有类似乙醇气味的无色透明，易挥发性液体，密度（20℃）0.7913g/mL，熔点为—97.8℃，沸点为64.65℃。甲醇是一种无色、透明、易燃、易挥发的有毒液体，略有酒精气味。甲醇是最常用的有机溶剂之一，与水互溶且体积缩小，能与甲醇乙酸等多种有机溶剂互溶，甲醇为有毒化工产品，用途广泛，是基础的有机化工原料和优质燃料，主要用于精细化工、塑料等领域，用来制造甲醛。醋酸、甲氨、硫酸等多种有机产品，也是农药、医药的重要原料之一。储罐可选用一般钢材，但由于压力较大，可以考虑20R，16MnR这两种钢材。如果纯粹从技术角度看，可用20R类的低碳钢板，16Mn钢板的价格虽比20R贵，但在制造费用方面，同等重量设备的计价，16MnR钢板较为经济，所以在此选择16MnR钢板作为制造筒体和封头的材料。（二）结构的选择1封头的选择从受力与制造方面分析来看，球形封头是最理想的结构形式。但缺点是深度大，冲压较为困难；椭圆封头浓度比半球形封头小的多，易于冲压成型，是目前中低压容器中应用较多的封头之一。平板封头因直径厚度都较大，加工与焊接方面都要遇到不少困难。从钢材耗用量来看：球形封头用材最少，比椭圆封头节约，平板封头用材最多。因此，从强度，结构和制造方面综合考虑，采用椭圆封头最为合理。2人孔的选择压力容器人孔是为了检查设备的内部空间以及安装和拆卸设备的内部构件。人孔主要由筒节，法兰，盖板和...
