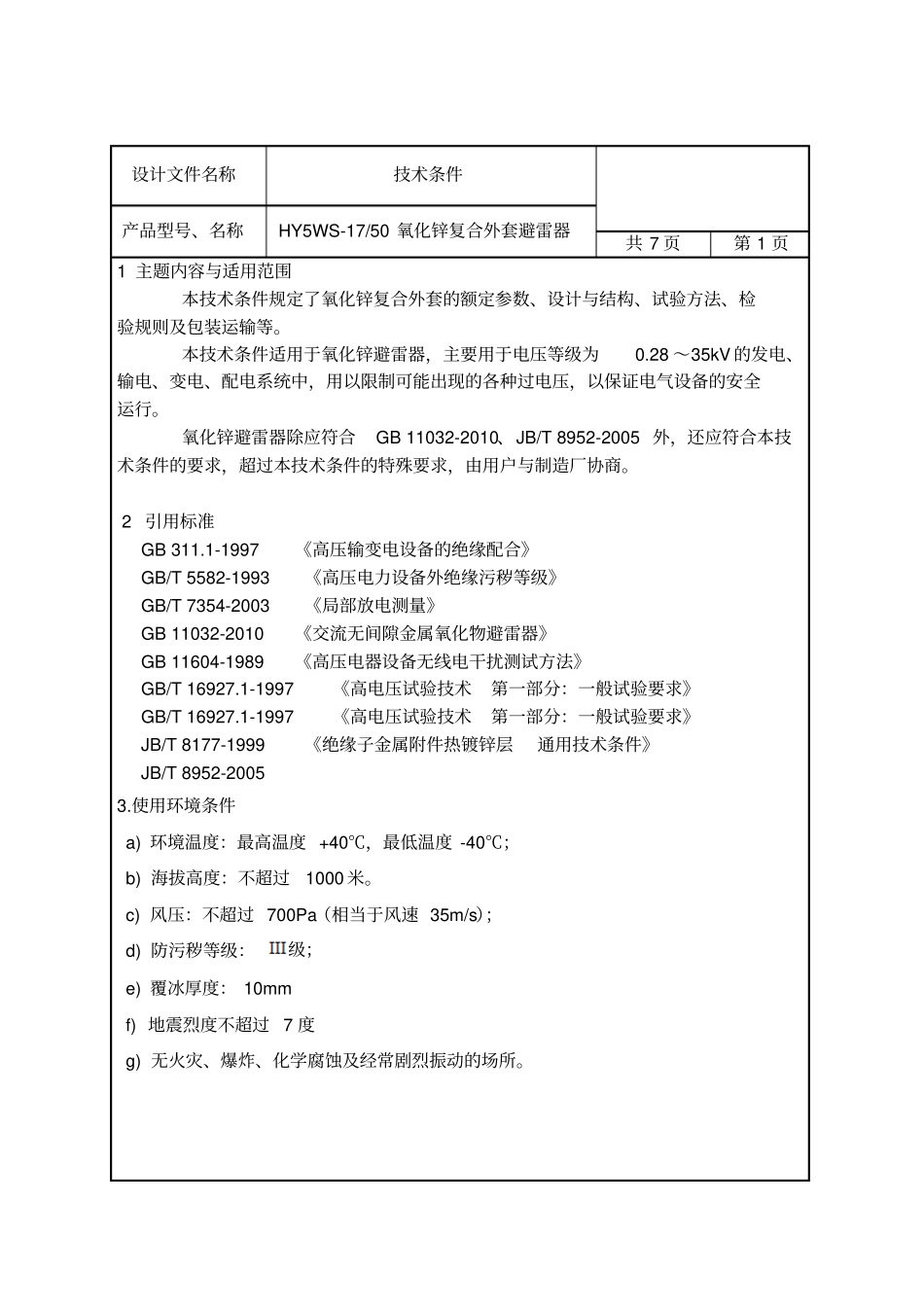

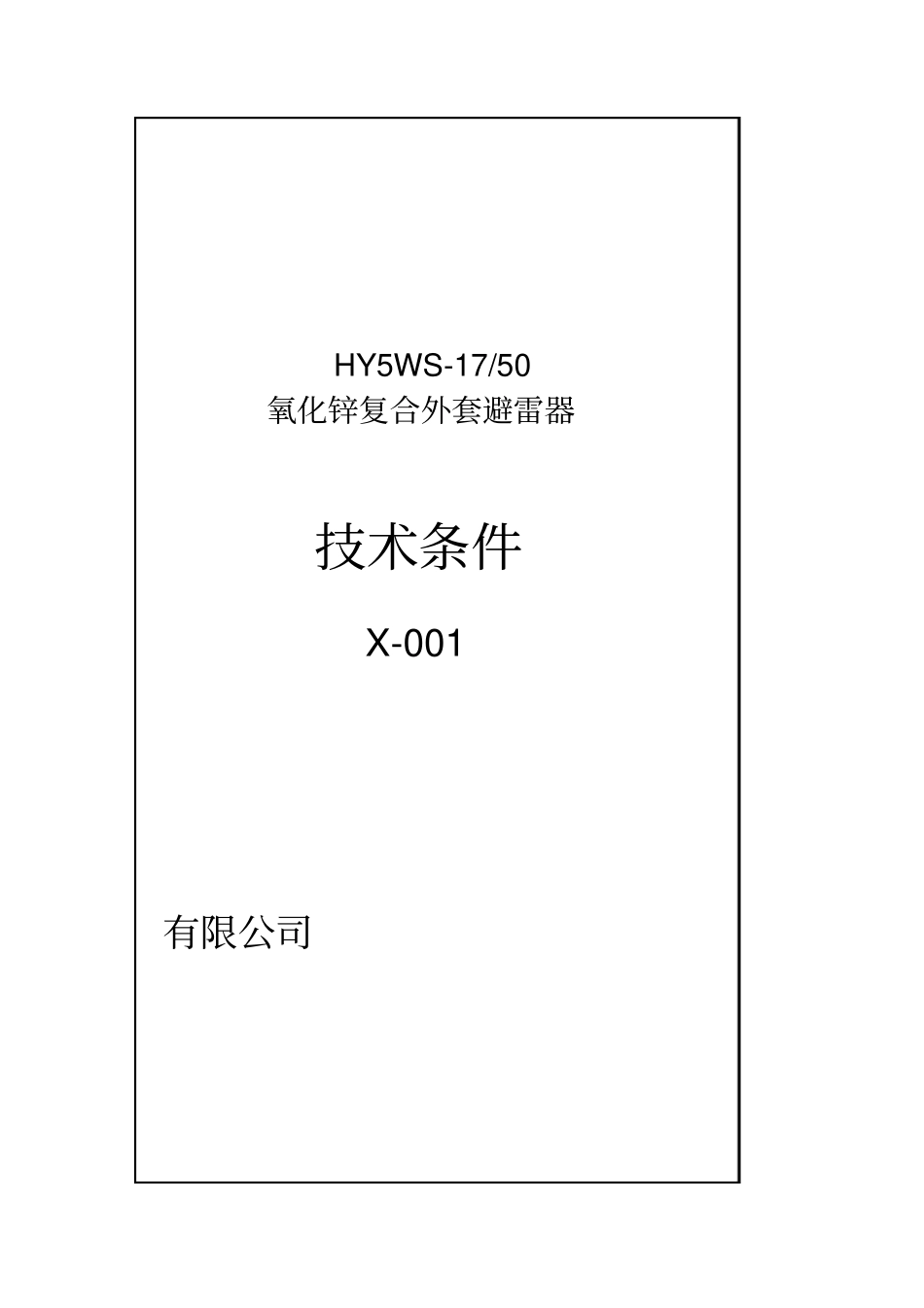

HY5WS-17/50氧化锌复合外套避雷器技术条件X-001有限公司设计文件名称技术条件产品型号、名称HY5WS-17/50氧化锌复合外套避雷器共7页第1页1主题内容与适用范围本技术条件规定了氧化锌复合外套的额定参数、设计与结构、试验方法、检验规则及包装运输等。本技术条件适用于氧化锌避雷器，主要用于电压等级为0.28～35kV的发电、输电、变电、配电系统中，用以限制可能出现的各种过电压，以保证电气设备的安全运行。氧化锌避雷器除应符合GB11032-2010、JB/T8952-2005外，还应符合本技术条件的要求，超过本技术条件的特殊要求，由用户与制造厂协商。2引用标准GB311.1-1997《高压输变电设备的绝缘配合》GB/T5582-1993《高压电力设备外绝缘污秽等级》GB/T7354-2003《局部放电测量》GB11032-2010《交流无间隙金属氧化物避雷器》GB11604-1989《高压电器设备无线电干扰测试方法》GB/T16927.1-1997《高电压试验技术第一部分：一般试验要求》GB/T16927.1-1997《高电压试验技术第一部分：一般试验要求》JB/T8177-1999《绝缘子金属附件热镀锌层通用技术条件》JB/T8952-20053.使用环境条件a)环境温度：最高温度+40℃，最低温度-40℃；b)海拔高度：不超过1000米。c)风压：不超过700Pa（相当于风速35m/s）；d)防污秽等级：级；e)覆冰厚度：10mmf)地震烈度不超过7度g)无火灾、爆炸、化学腐蚀及经常剧烈振动的场所。设计文件名称技术条件产品型号、名称HY5WS-17/50氧化锌复合外套避雷器共7页第2页4技术要求4.1避雷器的制造要求避雷器应符合本技术条件要求，并按本公司规定程序批准的图样和工艺文件进行制造。4.2避雷器的电气性能避雷器的电气性能指标见表1。序号项目名称参数HY1.5W-0.28/1.3HY1.5W-0.5/2.6HY5WS-10/30HY5WZ-10/27HY5WS-17/50HY5WZ-17/45HY5WZ-51/1341系统标称电压kVr.m.s0.220.38661010352系统最高电压kVr.m.s0.250.436.96.911.511.540.53避雷器额定电压（Ur）kVr.m.s0.280.510101717514避雷器持续运行电压（Uc）kVr.m.s0.240.428813.613.640.85标称放电电流kA1.51.5555556陡波冲击残压≦kVp34.63157.551.81547雷电冲击残压≦kVp1.32.6302750451348操作冲击残压≦kVp25.62342.538.311494/10大电流冲击耐受2次kA252565656565100102ms方波18次耐受A7575751507515040011持续电流（阻性）≦μA20020020020010020020012工频参考电压（阻性1mA)（峰值/√2）≧kV0.61.21010171751131.05Uc下局部放电量≦pC1010101010101014直流1mA参考电压（U1mA）≧kV0.61.21514.4252473150.75倍直流1mA参考电压下的泄露电流≦μA5050505050505016外套绝缘耐受电压工频干耐受电压1minkVr.m.s4.03.03030424295工频湿耐受电压1minkVr.m.s2.02.52323303080设计文件名称技术条件产品型号、名称HY5WS-17/50氧化锌复合外套避雷器共7页第3页4.3避雷器的抗弯负荷避雷器在F=2.5（F1+F2/2）负荷的作用下耐受10s而不受损坏，试验前后局部放电量不大于10pC，直流参考电压变化不大于5%；a)避雷器顶端承受的最大水平拉力F1：避雷器额定电压kV（有效值）2.4~2542~9096~216288~468最大允许水平拉力N147294490，980980，1470b)作用于避雷器上的风压力F2，应按下式计算：8.9)16/(220SVFN式中：V0最大风速，m/s；S避雷器的迎风面积，m2空气动力系数，当V0≦35m/s时，=0.8注：户内用避雷器不考虑F2作用。4.4避雷器的密封性能避雷器应有可靠的密封。在其正常寿命期间，不应因密封不良而影响避雷器的运行。试验前后漏电流变化不大于A20，局部放电量值不大于10pC。4.5避雷器的动作负载性能为保证避雷器的可靠运行，避雷器应能通过大电流动作负载试验，不得有击穿、闪络、损坏等现象。试验前后，其标称电流下的残压变化应不超过5%。4.6避雷器的工频电压耐受时间特性避雷器的工频电压耐受时间特性要求见表2.设计文件名称技术条件产品型号、名称HY5WS-17/50氧化锌复合外套避雷器共7页第4页表2避雷器的工频电压耐受时间特性序号工频电压kVr.m.s耐受时间11.10Ur10s21.00Ur2h30.85Ur24h4.7热机试验和沸水煮试验要求。4.8避雷器起痕和耐电蚀损试验。4.9避雷器复合外套的最小公程爬电比距不小于25mm/kV4.10避雷器复合外套外观要求。5试验方法应符...
