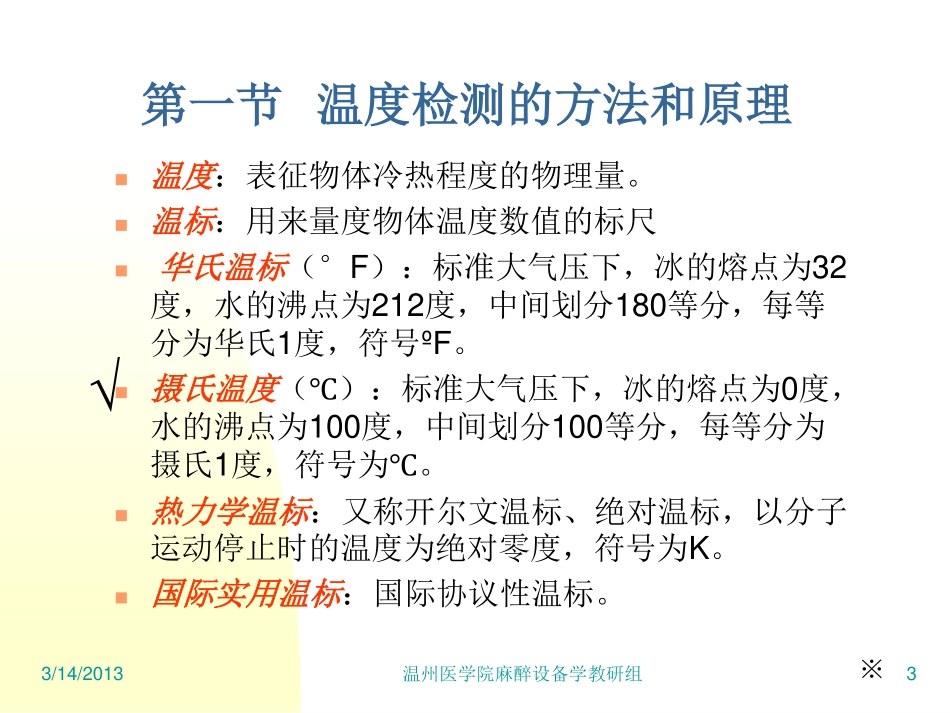

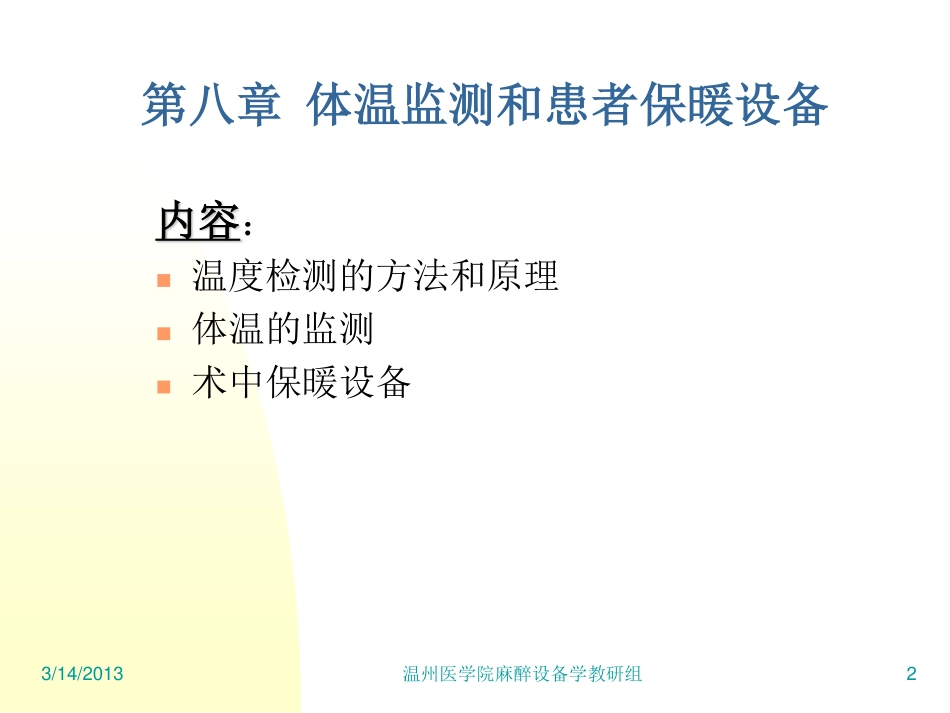

3/14/2013温州医学院麻醉设备学教研组1麻醉设备学温州医学院附属第二医院阮肖晖温州医学院附属第一医院朱伟3/14/2013温州医学院麻醉设备学教研组2第八章体温监测和患者保暖设备内容：温度检测的方法和原理体温的监测术中保暖设备3/14/2013温州医学院麻醉设备学教研组3温度：表征物体冷热程度的物理量。温标：用来量度物体温度数值的标尺华氏温标（°F）：标准大气压下，冰的熔点为32度，水的沸点为212度，中间划分180等分，每等分为华氏1度，符号ºF。摄氏温度（℃）：标准大气压下，冰的熔点为0度，水的沸点为100度，中间划分100等分，每等分为摄氏1度，符号为℃。热力学温标：又称开尔文温标、绝对温标，以分子运动停止时的温度为绝对零度，符号为K。国际实用温标：国际协议性温标。第一节温度检测的方法和原理√※3/14/2013温州医学院麻醉设备学教研组4分类：温度的测量方法按测量原理可分为：热膨胀式热敏电阻测温法辐射温度测量方法化学测量方法热电偶测量法声学温度测温法压力测温法临床应用：前四种方法。第一节温度检测的方法和原理√√√√3/14/2013温州医学院麻醉设备学教研组5按测温仪器与被测体的接触方式可分为：接触式：简单、可靠，测量精度较高；但测温元件与被测介质需要一定的时间进行充分热交换才能达到热平衡，存在测温延迟现象。非接触式：热辐射原理，不需与被测介质接触，测温范围广，不会破坏被测物体温度场，反应速度快；但受外界因素影响大，测量误差较大。第一节温度检测的方法和原理3/14/2013温州医学院麻醉设备学教研组6医学临床上广泛应用的测温方法有：玻璃温度计法：液体（水银）热膨胀式热敏电阻法：应用广泛、精确度最高红外辐射法：热辐射原理化学测温法：物体受热后发生一系列化学变化，导致检测物的分子结构改变，使得反射光的颜色发生变化。产品：变色测温贴片。第一节温度检测的方法和原理√√3/14/2013温州医学院麻醉设备学教研组7测温原理：利用导体或半导体的电阻率随温度变化而变化的物理特性实现温度的测量。材料：正温度系数热敏电阻：阻值随温度增加而上升，简称PTC。负温度系数热敏电阻：NTC。医学中较常用NTC热敏电阻。医用温度温度探头一般使用具有负温度系数的半导体材料制造。热敏电阻测温法3/14/2013温州医学院麻醉设备学教研组8NTC热敏电阻的温度曲线热敏电阻标称阻值是指在环境温度为25°C时电阻的阻值。热敏电阻测温法3/14/2013温州医学院麻醉设备学教研组9热敏电阻测温法热敏电阻测温系统组成：热敏电阻温度传感器、测温电路、连接导线和显示仪表等。电路原理：利用非平衡电桥将随温度变化的电阻转化为电压变量。※3/14/2013温州医学院麻醉设备学教研组10原理：任何有一定温度的物体，都会以电磁波的形式向外界辐射出能量。辐射能量与该物体热力学温度的4次方成正比：式中：E——辐射出射度，W/m³；σ——斯蒂芬·波尔兹曼常数，5.67×10-8W/(m²·K4)；ε——物体的辐射率；——物体的温度，K；——物体周围的环境温度，K。红外辐射测温法TT0T3/14/2013温州医学院麻醉设备学教研组11红外辐射测温仪结构：由光学系统、探测单元和信号处理及显示三部分组成。红外辐射测温法3/14/2013温州医学院麻醉设备学教研组12红外辐射测温仪根据测量原理分为：全辐射测温仪：利用目标发出整波段的辐射功率来测量物质温度亮度测温仪：选择目标某一波长光谱的辐射功率来测量温度。比色测温仪：根据两相近波长辐射功率的比值来确定目标温度的。红外辐射测温法※3/14/2013温州医学院麻醉设备学教研组13体温测量的分类：按临床应用分：整体测温和局部测温按测量原理分：物理测温和化学测温按接触方式分：接触式测温和非接触式测温按所测部位分：肺动脉中心测温、直肠测温、口腔测温、腋下测温、前额测温和耳鼓膜测温。代表人体真实温度的是心脏和脑部的血液温度，称作中心温度、基础温度或核心温度。第二节体温的测量3/14/2013温州医学院麻醉设备学教研组14两类主要的体温测量仪器：热敏电阻电子体温测量仪红外辐射体温测量仪：红...
