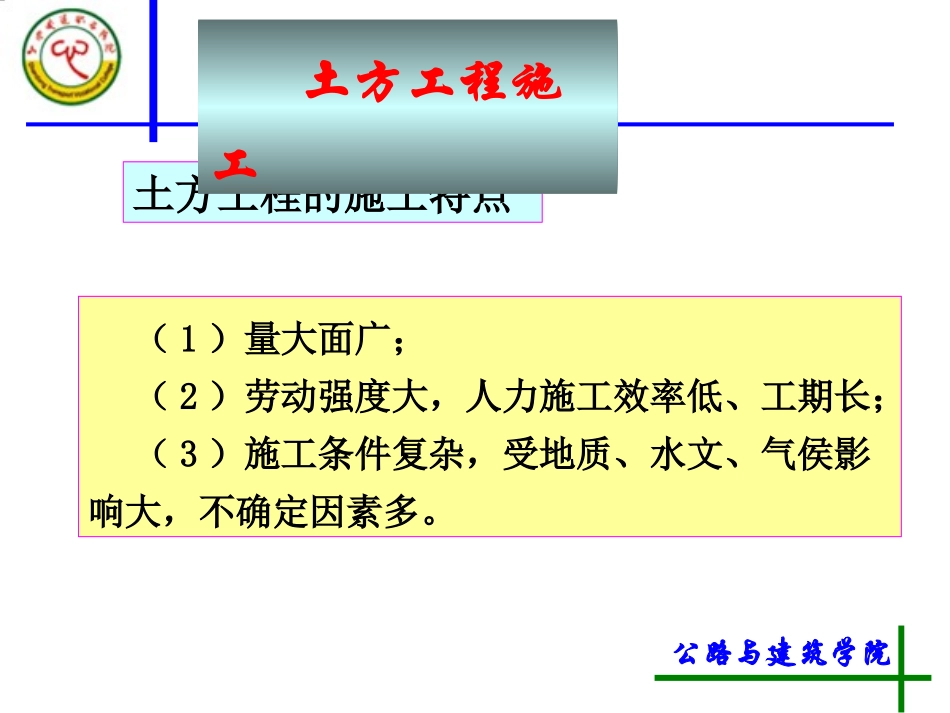

建筑施工技术土方工程施工单元一公路与建筑学院（1）量大面广；（2）劳动强度大，人力施工效率低、工期长；（3）施工条件复杂，受地质、水文、气侯影响大，不确定因素多。土方工程的施工特点土方工程施工公路与建筑学院土方工程施工项目一：场地平整公路与建筑学院土方开挖课题1：场地平整公路与建筑学院建筑场地往往处在凹凸不平的自然地貌上，工程开工之前必须挖高填低将场地整平。场地整平前，要确定场地设计标高，计算填挖土方工程量，确定土方平衡调配方案，选择土方施工机械，拟定施工方案。注意：这里讲的场地平整与工程概预算中的场地平整是有区别的。场地平整公路与建筑学院场地平整工作流程标定整平范围清障布置方格网、确定基线测量标高、计算土方量设置排、降水设施平整土方场地碾压验收公路与建筑学院一、确定场地平整后的设计标高设计文件中明确规定了场地平整后的设计标高，施工单位依照设计文件施工。若设计文件中没有明确规定场地的设计标高，可通过计算来确定场地的设计标高（测量课的地形图应用:方格网法）场地平整公路与建筑学院一、确定场地平整后的设计标高确定场地设计标高时应考虑以下因素：①满足建筑规划和生产工艺及运输的要求；②尽量利用地形，减少挖填方数量；③场地内的挖、填土方量力求平衡，使土方运输费用最少；④有一定的排水坡度，满足排水要求。场地平整公路与建筑学院二、场地平整施工准备1.场地清理；2.排除地面水；3.测量放线；场地平整公路与建筑学院三、计算土方量场地平整若设计文件对场地设计标高无明确规定和特殊要求，可参照下述步骤和方法确定。（1）划分方格网，方格的边长一般采用10～40m。（2）计算或测量各种方格角点的自然标高（实测法、图解法）。（3）初步计算场地设计标高。1.场地设计标高的确定（挖填方量最少）公路与建筑学院场地平整式中：H0----场地设计标高；n----方格数；H1——一个方格独有的角点标高；H2——两个方格共有的角点标高；H3——三个方格共有的角点标高；H4——四个方格共有的角点标高。公路与建筑学院场地平整（4）场地设计标高的调整（考虑到土的可松性影响）设Δh为由于土的可松性引起的设计标高增加值，则场地设计标高应调整为：H’0=H0+h△Δh=Vw（K’s-1）/（FT+FwK’s）公路与建筑学院场地平整（5）泄水坡度对角点设计标高的影响。公路与建筑学院场地平整①单向泄水时，场地各点设计标高的求法。lH11H0H0iH12H21H22Hn=H0+liHn=H0-liHn=H0±li公路与建筑学院场地平整②双向泄水时，场地各点设计标高的求法。说明：计算点比中心点高取“+”，计算点比中心点低用“-”lylxixiyH0Hn=H0-lxix+lyiyHn=H0±lxix±lyiy公路与建筑学院场地平整2.场地土方量的计算（1）计算各方格角点的施工高度角点编号270.4070.36-0.04施工高度地面标高设计标高hn=H0-H公路与建筑学院场地平整（2）计算零点位置零线的确定方法：在相邻角点施工高度为一挖一填的方格边线上（施工高度一正一负），用插入法求出零点的位置，然后将相邻两个“零点”相连即为“零线”。h1h2x1x2aX1=ah1/(h1+h2)X2=ah2/(h1+h2)h1h2h3h4零线aax1x2公路与建筑学院场地平整（3）计算方格土方工程量平均高度法：计算图形底面积乘以平均施工高度而得出。按方格网底面积图形和公式，计算每个方格内的挖方或填方量。公路与建筑学院场地平整（3）计算方格土方工程量公路与建筑学院场地平整（3）计算方格土方工程量公路与建筑学院场地平整（3）计算方格土方工程量公路与建筑学院场地平整（3）计算方格土方工程量公路与建筑学院场地平整（3）计算方格土方工程量公路与建筑学院场地平整（3）计算方格土方工程量公路与建筑学院场地平整（4）计算三角土方工程量三角棱柱体法：①三角形的三个角点全部为挖方或填方：h1h2h3无零线aaV=a2(h1+h2+h3)/6公路与建筑学院场地平整（4）计算三角土方工程量三角棱柱体法：②三角形部分为挖方，部分为填方：h1h2h3零线aaV1,2=a2(h1+h2-h3)/6+V3V3=a2h33/[6(h1+h3)(h2+h3)]公路与建筑学院场地平整（5）边坡土方量的计量①三角棱锥体边坡：三角棱锥体边坡体积计算公式V1=A1l1/3A1=mh22/2公路与建筑学院场地平整（4）边坡土...
