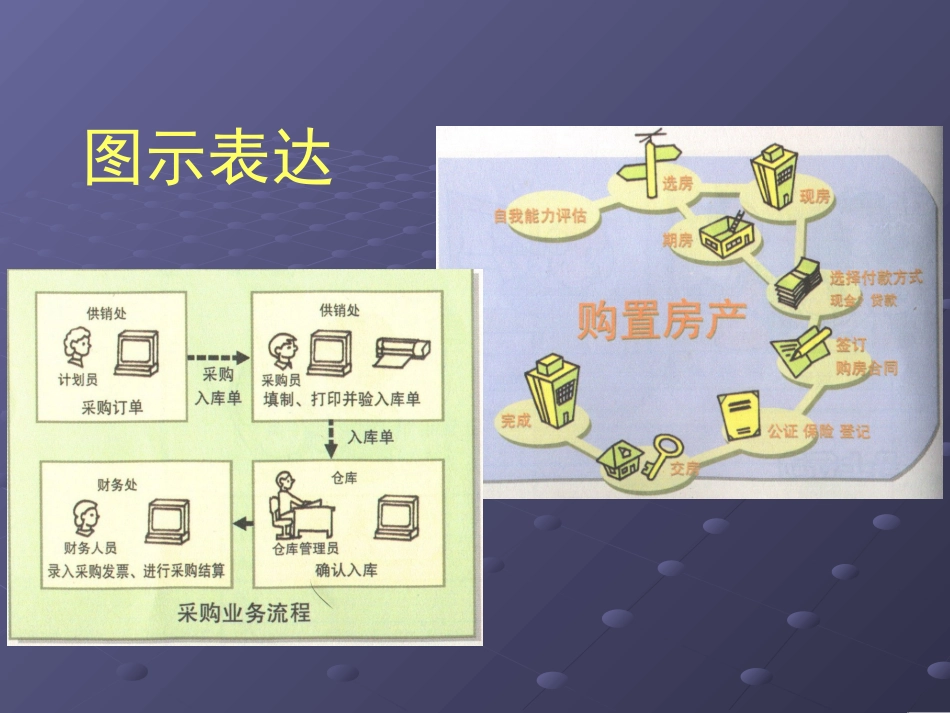

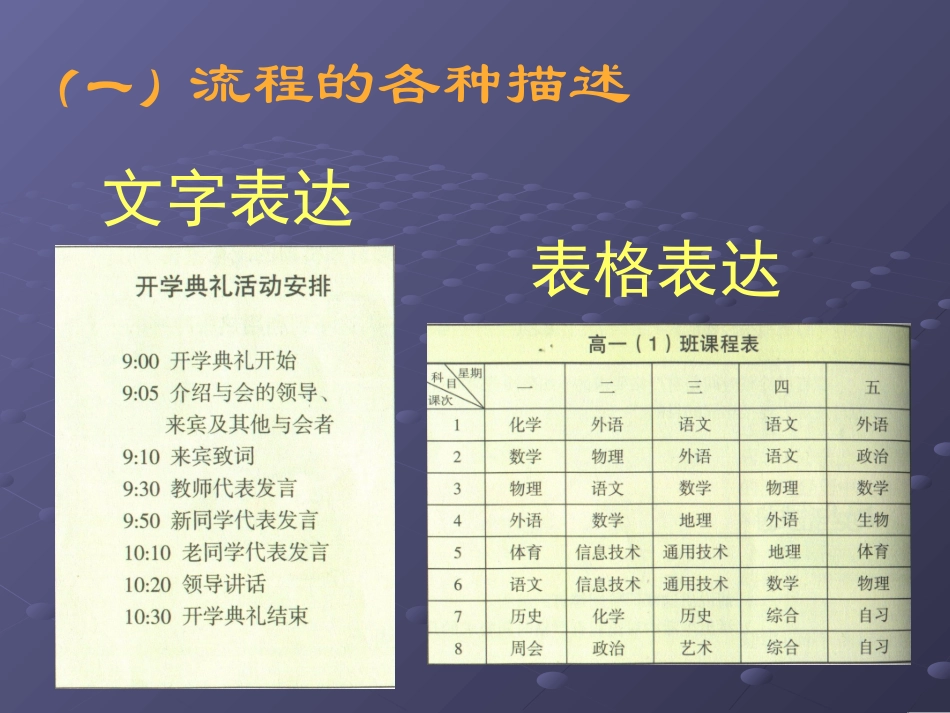

二、流程的描述（一）流程的各种描述文字表达表格表达图示表达模型表达动画表达作为高级工程师，如果要为一作为高级工程师，如果要为一款新型的作战机器人设计使用程序款新型的作战机器人设计使用程序说明，你又会用什么样的描述方式？说明，你又会用什么样的描述方式？作为企业老总，如果要说明本作为企业老总，如果要说明本企业人员机构的运作模式，你会用企业人员机构的运作模式，你会用什么样的描述方式？什么样的描述方式？随你喜欢：流程有各种各样的表达方式，其中最常用的是流程图。流程图是指用图形和简单的文字来描述流程。1、绘制流程图先确定流程的环节和时序，然后利用预先约定的几何图形或符号进行绘制。（二）流程图的绘制和识读环节（工作、活动、工艺环节、加工环节、子过程等）时序（先后顺序、流向）最简方框流程图的符号先把煅烧贝壳制得的石灰乳（氢氧化钙）注入到盛有海水的容器中，使海水中的氯化镁变为氢氧化镁沉淀。接着将滤出的氢氧化镁与盐酸反应生成氯化镁，并将其溶液进行煮沸、浓缩、脱水，制成无水氯化镁。最后经电解制得金属镁。海水提镁案例1：煅烧贝壳制得Ca(OH)注入海水使Mg沉淀2＋加HCl制成MgCl溶液煮沸、浓缩、脱水电解制得金属Mg海水提镁流程图22工件由落料机落到匀速运行的传送带上，进入加热炉。在炉内经过预热、透烧、保温三个阶段的加热后，下到淬火油槽内迅速冷却，时间控制在5到15分钟。淬火后，工件进入清洗机进行清洗。最后再经过回火处理（目的是消除内部应力，稳定工件的组织），就可以出料了。工件淬火案例2：落料淬火处理的流程图加热淬火清洗回火出料小试身手：⑴假设你寄了一封信给远方的朋友，试用最简的方框流程图描述信件从寄出到对方收到的过程。小试身手：⑵现有一包茶叶、一套茶具以及一壶烧好的开水，试用最简方框流程图描述你泡茶的过程。2、识读流程图一般来说，人们经常使用下面的一种方框流程图来描述一个工作流程。常用方框流程图的图形和符号环节时序开始/结束选择/判断全通球用开始S=0i=1S=S+ii=i+1结束是否i<100程序流程图案例3：计算机算法空调降温的案例4：打开空调设定温度室温大于检测室内温度压缩机工作设定温度？关闭空调？结束压缩机待机是是否否工作流程图对于工艺流程，人们则根据行业和用途等不同，使用其公认的规范、图形和符号。小结1、流程的各种描述2、流程图的绘制与识读
