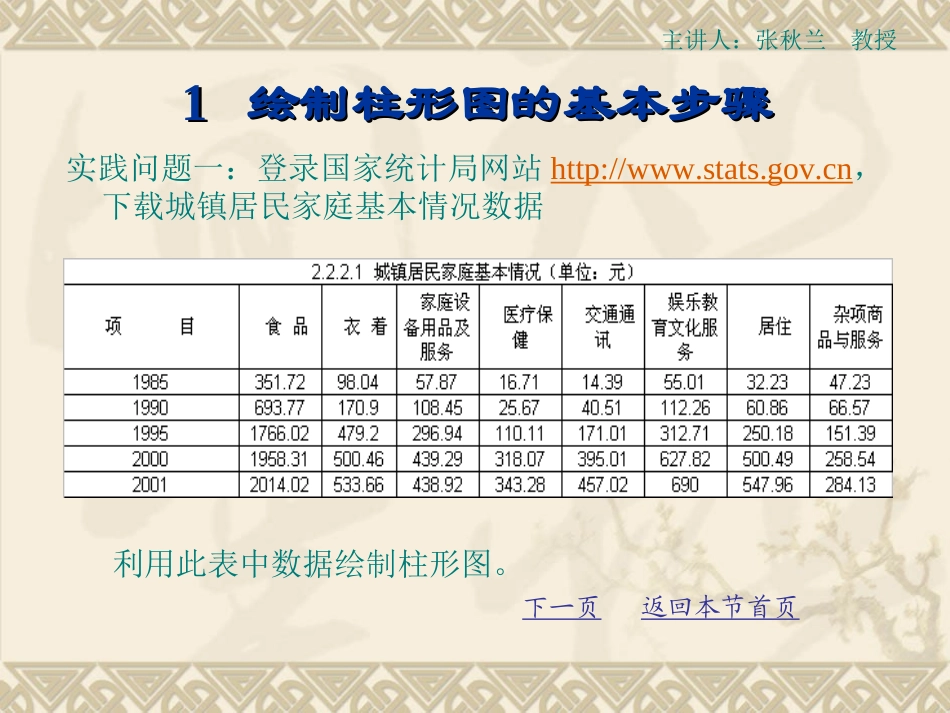

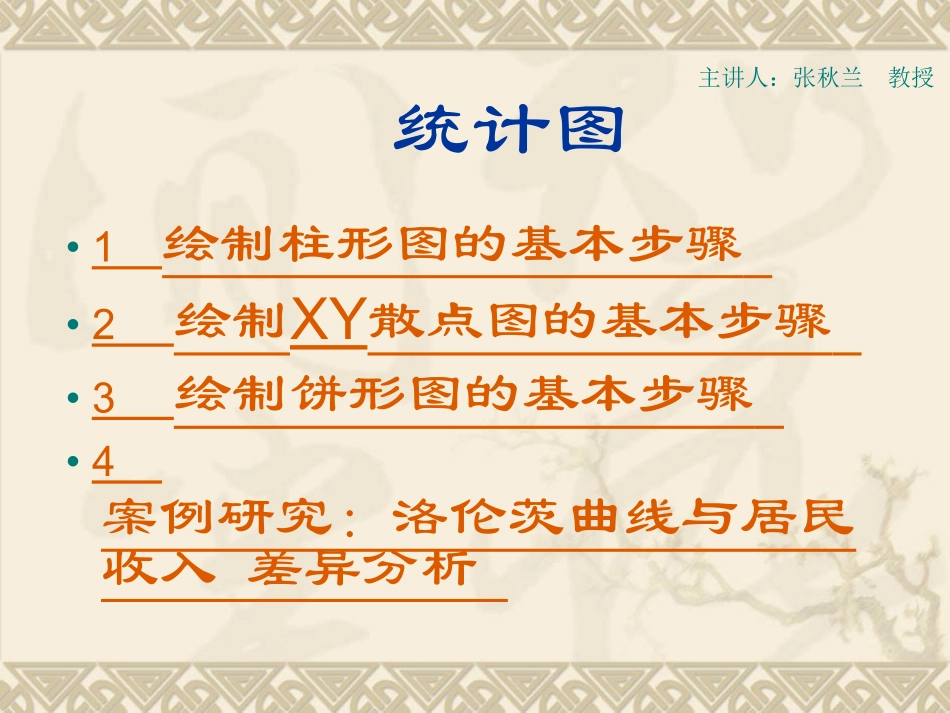

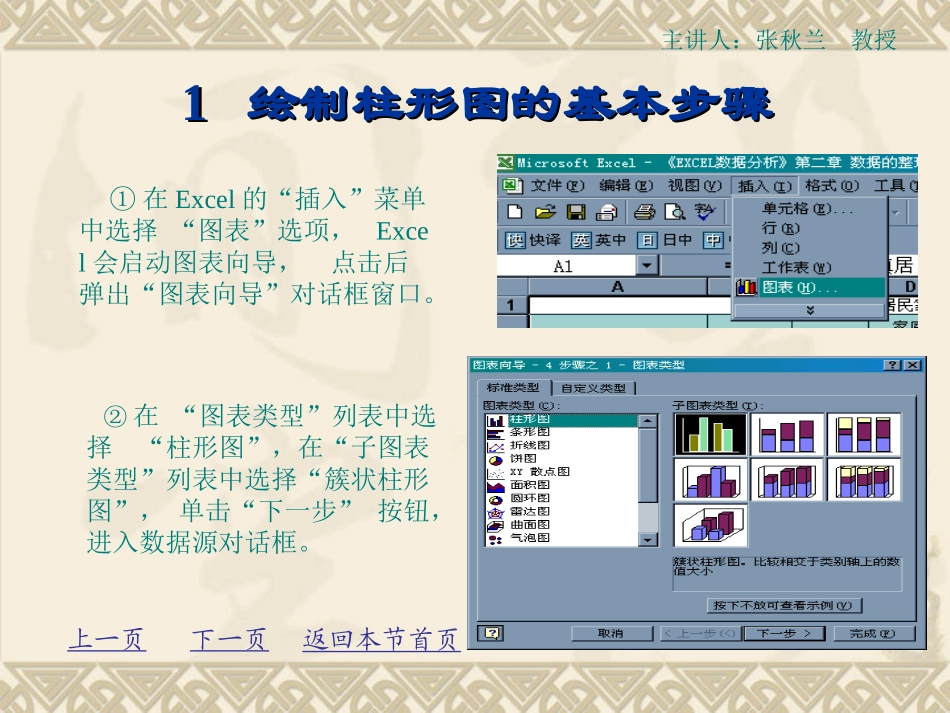

统计图•1绘制柱形图的基本步骤•2绘制XY散点图的基本步骤•3绘制饼形图的基本步骤•4案例研究：洛伦茨曲线与居民收入差异分析主讲人：张秋兰教授11绘制柱形图的基本步骤绘制柱形图的基本步骤实践问题一：登录国家统计局网站http://www.stats.gov.cn，下载城镇居民家庭基本情况数据下一页返回本节首页利用此表中数据绘制柱形图。主讲人：张秋兰教授11绘制柱形图的基本步骤绘制柱形图的基本步骤上一页下一页①在Excel的“插入”菜单中选择“图表”选项，Excel会启动图表向导，点击后弹出“图表向导”对话框窗口。②在“图表类型”列表中选择“柱形图”，在“子图表类型”列表中选择“簇状柱形图”，单击“下一步”按钮，进入数据源对话框。返回本节首页主讲人：张秋兰教授11绘制柱形图的基本步骤绘制柱形图的基本步骤③在这步对话框中，主要是选择数据源。单击“数据区域”右端的“压缩对话框”按钮，打开工作表，上一页下一页在工作表上将鼠标指向单元格B2，按下鼠标左键，拖到D7单元格，再单击“压缩对话框”按钮，回到源数据对话框。确定B2:D7单元格作为此图的数据源，同时，也应注意数据系列是以行还是以列方式排列，本题数据按列排列。此时，便有一个预览的图形如图所示，如满意可单击“下一步”按钮，进入“图表选项”对话框。返回本节首页主讲人：张秋兰教授11绘制柱形图的基本步骤绘制柱形图的基本步骤在图表源对话框中，点击“系列”图标，该对话框可用来添加或删除想添加或删除数据列（数据行。）上一页下一页例如，想添加“医疗保健”这列数据，请首先点击系列（S）对话框下部的“添加（A）”图标（见下图），系列4就是准备添加的新数列。但还要对该数列做进一步的处理。返回本节首页主讲人：张秋兰教授11绘制柱形图的基本步骤绘制柱形图的基本步骤首先，在名称（N）后面的方框内输入“=城镇居民家庭基本情况！$E$2”,然后在值（V）后面的方框内输入“=城镇居民家庭基本情况！$E$3：$E$7”,然后再在分类（X）轴标志（T）后面的方框内输入“=城镇居民家庭基本情况！$A$2”,见附图。点击下一步，出现图表选项对话框，上一页下一页返回本节首页主讲人：张秋兰教授11绘制柱形图的基本步骤绘制柱形图的基本步骤在该对话框内，先选中“标题”图标，然后在图表标题（T）下面的方框内输入“城镇居民家庭基本情况柱形图”,然后在分类（X）轴（C）下面的方框内输入“项目”,再在数值（Y）轴（V）下面的方框内输入“支出额”,点击下一步，见图例，上一页下一页返回本节首页主讲人：张秋兰教授11绘制柱形图的基本步骤绘制柱形图的基本步骤图表位置。上一页下一页点击完成返回本节首页主讲人：张秋兰教授11绘制柱形图的基本步骤绘制柱形图的基本步骤将鼠标光标放在支出额文字位置，屏幕会出现“数值轴标题”，这时再用鼠标右键点击该位置，会出现“坐标轴标题格式”，点击它出现下面图示。上一页下一页在“坐标轴标题格式”的“对齐”对话框内将“文字”度数选择为0。点击确定，文字就变成平行排列方式。然后再将鼠标光标放在支出额数字位置，屏幕会出现“数值轴”，这时再用鼠标右键点击该位置，同样会出现“坐标轴标题格式”，点击它出现下面图示。返回本节首页主讲人：张秋兰教授11绘制柱形图的基本步骤绘制柱形图的基本步骤上一页下一页返回本节首页将刻度图标选中，将最小值设为50，最大值设为2100，主要刻度单位设为500，次要刻度单位设为200，分类轴交叉选择0，显示单位选择“千”，点击确定。出现我们绘制的柱形图。如果不满意还可以在图形上直接修改。主讲人：张秋兰教授22绘制绘制XYXY散点图的基本步骤散点图的基本步骤实践问题二：登录国家统计局网站http://www.stats.gov.cn，下载分行业职工平均工资数据上一页下一页利用统计表数据绘制XXYY散点图散点图。主讲人：张秋兰教授返回本节首页22绘制绘制XYXY散点图的基本步骤散点图的基本步骤①选择“分行业职工平均工资”工作表。上一页下一页②在“图表类型”列表中选择“XYXY散点图散点图”，在“子图表类型”列表中选择“平滑线散点平滑线散点图图”，单击“下一步”按钮，进入图表源数据对话框。主讲人：张秋兰教授返回本...
