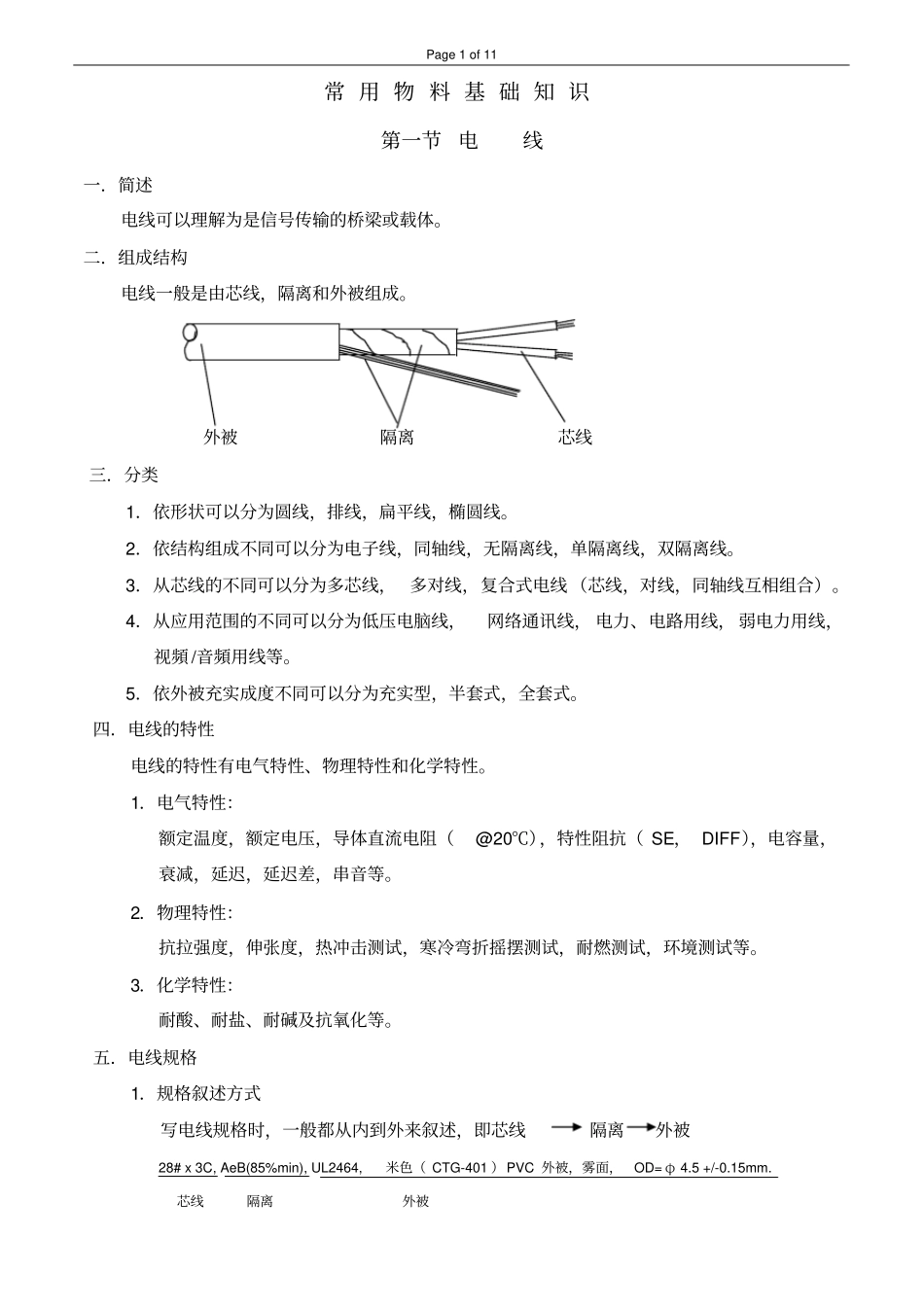

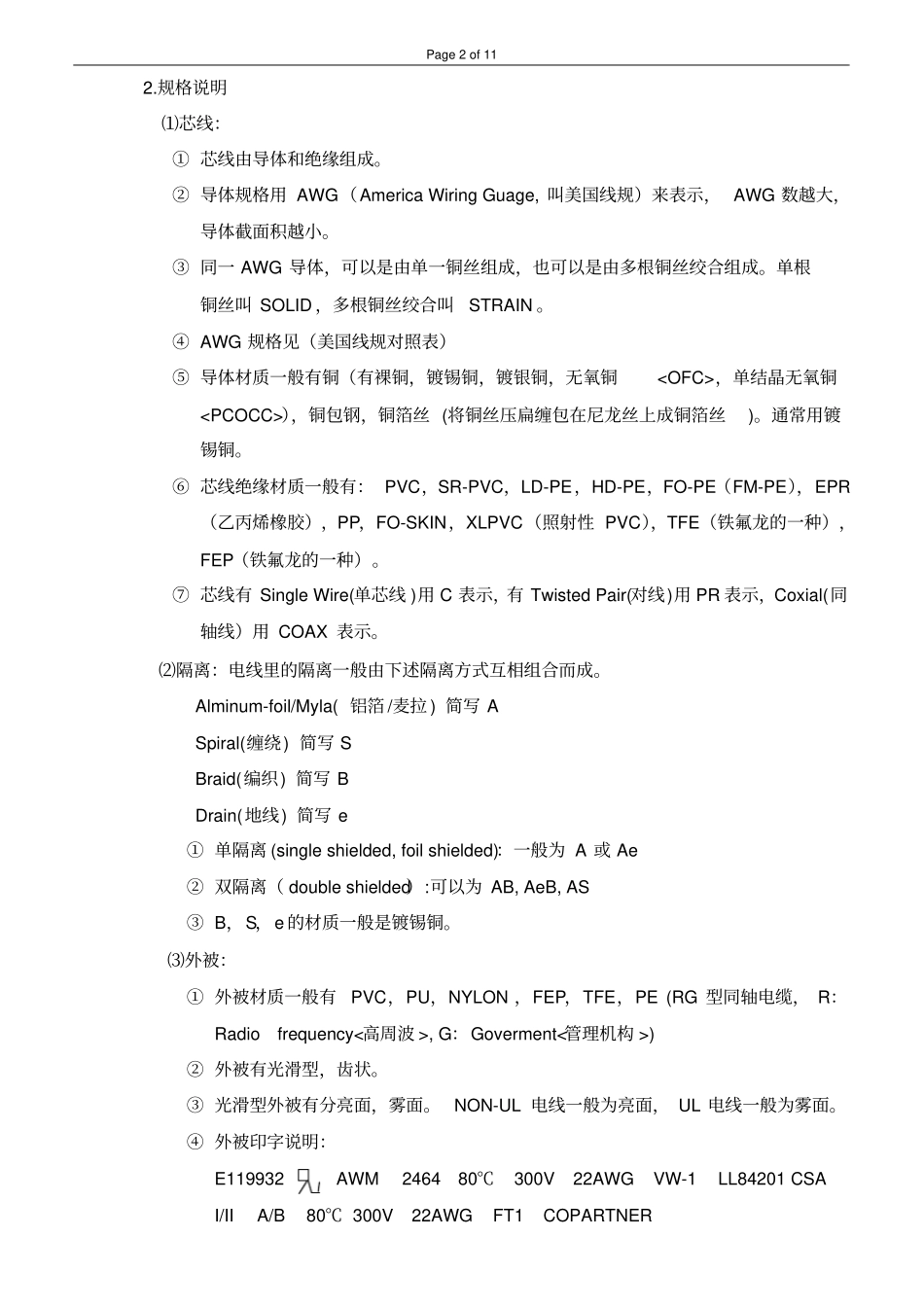

东莞长安凯博电子厂文件编号：BX-QC-001版次：A制订日期：2003-1-10制订部门：品保部总页数：11核准审核制订QC培训教材Page1of11常用物料基础知识第一节电线一．简述电线可以理解为是信号传输的桥梁或载体。二．组成结构电线一般是由芯线，隔离和外被组成。外被隔离芯线三．分类1．依形状可以分为圆线，排线，扁平线，椭圆线。2．依结构组成不同可以分为电子线，同轴线，无隔离线，单隔离线，双隔离线。3．从芯线的不同可以分为多芯线，多对线，复合式电线（芯线，对线，同轴线互相组合）。4．从应用范围的不同可以分为低压电脑线，网络通讯线，电力、电路用线，弱电力用线，视頻/音頻用线等。5．依外被充实成度不同可以分为充实型，半套式，全套式。四．电线的特性电线的特性有电气特性、物理特性和化学特性。1．电气特性：额定温度，额定电压，导体直流电阻（@20℃），特性阻抗（SE，DIFF），电容量，衰减，延迟，延迟差，串音等。2．物理特性：抗拉强度，伸张度，热冲击测试，寒冷弯折摇摆测试，耐燃测试，环境测试等。3．化学特性：耐酸、耐盐、耐碱及抗氧化等。五．电线规格1．规格叙述方式写电线规格时，一般都从内到外来叙述，即芯线隔离外被28#x3C,AeB(85%min),UL2464,米色（CTG-401）PVC外被，雾面，OD=φ4.5+/-0.15mm.芯线隔离外被Page2of112.规格说明⑴芯线：①芯线由导体和绝缘组成。②导体规格用AWG（AmericaWiringGuage,叫美国线规）来表示，AWG数越大，导体截面积越小。③同一AWG导体，可以是由单一铜丝组成，也可以是由多根铜丝绞合组成。单根铜丝叫SOLID，多根铜丝绞合叫STRAIN。④AWG规格见（美国线规对照表）⑤导体材质一般有铜（有裸铜，镀锡铜，镀银铜，无氧铜
，单结晶无氧铜），铜包钢，铜箔丝(将铜丝压扁缠包在尼龙丝上成铜箔丝)。通常用镀锡铜。⑥芯线绝缘材质一般有：PVC，SR-PVC，LD-PE，HD-PE，FO-PE（FM-PE），EPR（乙丙烯橡胶），PP，FO-SKIN，XLPVC（照射性PVC），TFE（铁氟龙的一种），FEP（铁氟龙的一种）。⑦芯线有SingleWire(单芯线)用C表示，有TwistedPair(对线)用PR表示，Coxial(同轴线）用COAX表示。⑵隔离：电线里的隔离一般由下述隔离方式互相组合而成。Alminum-foil/Myla(铝箔/麦拉)简写ASpiral(缠绕)简写SBraid(编织)简写BDrain(地线)简写e①单隔离(singleshielded,foilshielded)：一般为A或Ae②双隔离（doubleshielded）:可以为AB,AeB,AS③B，S，e的材质一般是镀锡铜。⑶外被：①外被材质一般有PVC，PU，NYLON，FEP，TFE，PE(RG型同轴电缆，R：Radiofrequency<高周波>,G：Goverment<管理机构>)②外被有光滑型，齿状。③光滑型外被有分亮面，雾面。NON-UL电线一般为亮面，UL电线一般为雾面。④外被印字说明：E119932AWM246480℃300V22AWGVW-1LL84201CSAI/IIA/B80℃300V22AWGFT1COPARTNERPage3of11E119932：供应商UL认证书档案号。：UL公司mark.AWM：电线类别。（ApplianceWiringMaerials(配线用料)）CM:CommunicationsCables通讯用线MP:MultipurposeCables多用途电线CL2/CL3:Class2andClass3Remote-control,SignalingandPowerLimitedCables.FPL:Power-LimitedFireAlarmCablesCATV:CommunityAntennaTelevisionandRadioDistribuationCablesOFN:NonconductiveOpticalFiberCablesOFC:ConductiveOpticalFiberCablesPLTC:Power-LimitedTrayCables2464：UL标准类别号。80℃：额定温度。300V：额定电压。22AWG：导体规格。VW-1:UL耐燃等级。(Vertical-WireFlameTest)LL84201:供应商CSA认证书档案号。I/II：AWM等级。（CLASSI：内部用线，CLASSII：外部用线）A/B：AWM类别。（GROUPA：电子用线；GROUPB：电机电气用线）FT1：CSA耐燃等级。(还有FT2，FT3，FT4，FT5，FT6等)五．安规1．UL：Underuriter’sLaboratoriesInc.美国保险人实验室UL机构是以公共安全之检查与检定为目的，其于1894年，经由美国火灾保险协会之援助，而设立的非营利性组织。UL规格以电线及电气机器为首，为了防止由于燃烧器具，防火装置等品质上不完全而发生的火灾，以确保品质的一种规格，对于经审查而合于此规格制品，在美国及世界各地拥有绝大的信誉。2．CSA：...
