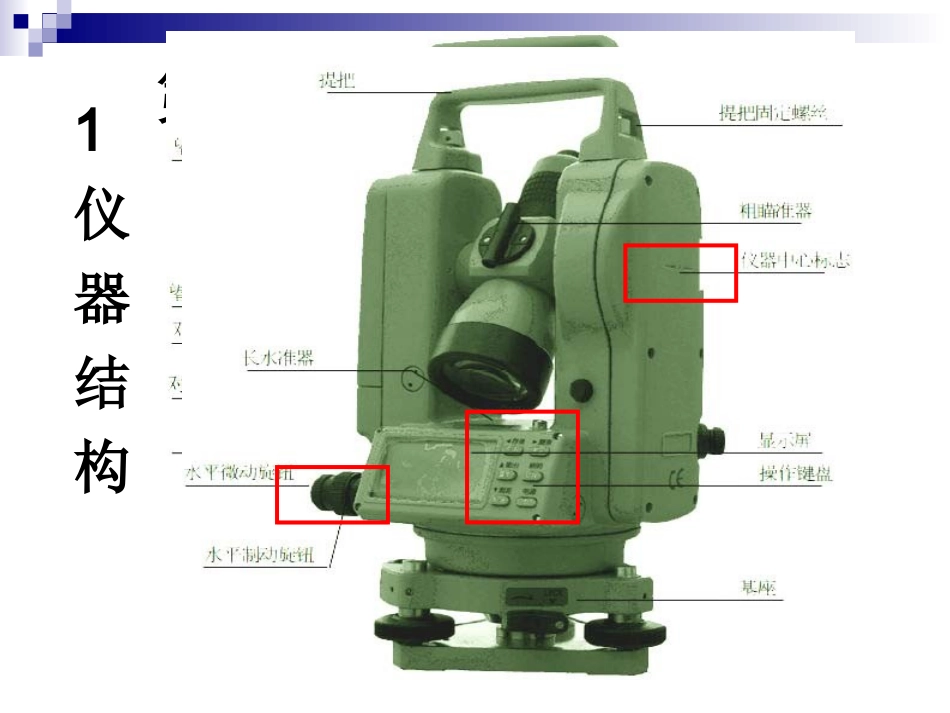

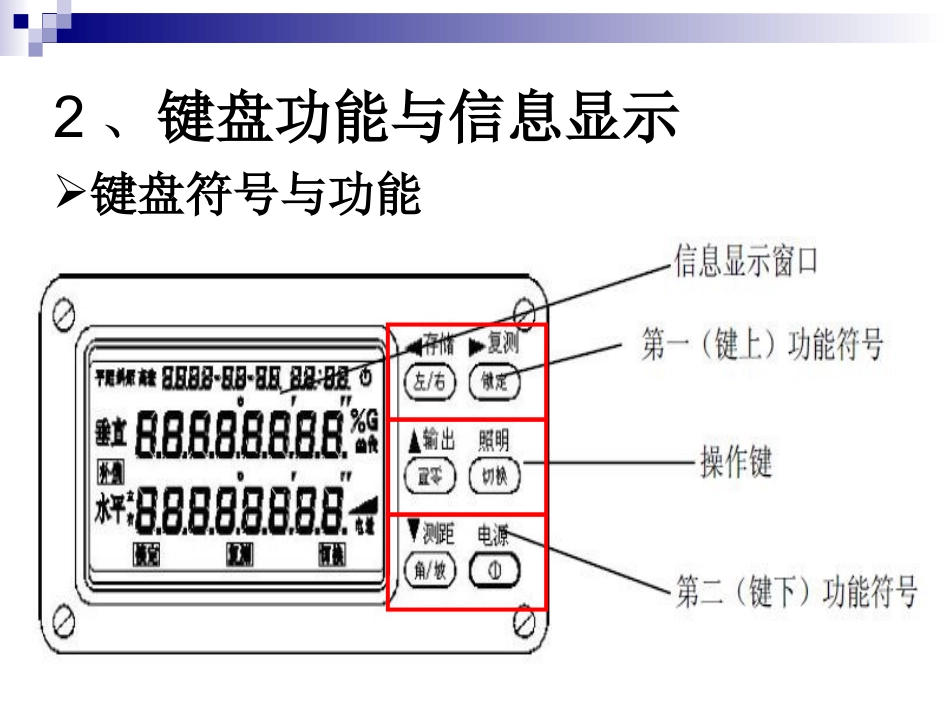

第四章电子经纬仪的结构、角度观测与检验第1节仪器结构与操作键盘作用三鼎DT系列第1节经纬仪结构与键盘功能1仪器结构2、键盘功能与信息显示键盘符号与功能左/右：显示左旋/右旋水平角选择键。连续按键，交替显示。存储：存储键。切换模式下按此键，当前角度闪烁两次，当前角度数据存储到内存中。：在特种功能模式中按此键，显示屏中的光标左移。锁定：水平角锁定键。按此键两次，水平角锁定；再按一次则解除。复测：复测键。切换模式下按此键进入复测状态。：在特种功能模式中按此键，显示屏中的光标右移。置零：水平角置零键。按此键两次，水平角置零。输出：输出键。切换模式下按此键，输出当前角度到串口。▲：减量键。在特种功能模式中按此键，显示屏中的光标可向上移动或数字向下减少。切换：模式转换键。连续按键，交替进入一种模式，执行键上或面板标示功能。特种功能模式中按此键，退出或者确定。照明：望远镜十字丝和显示屏照明键。长按（3秒）切换开灯；再长按（3秒）则关。角/坡：竖直角和斜率百分比显示转换键。连续交替显示。测距：测距键。在切换模式下，按此键每秒跟踪测距一次，精度至0.01m（连接测距仪有效）。连续按此键则交替显示斜距，平距，高差，角度。▼：增量键。在特种功能模式中按此键，显示屏中的光标可向上移动或数字向上增加。电源：电源开关键。按键开机；按键大于2秒则关机。3、信息显示符号中间两行各8个数位显示角度或距离观测结果数据或提示字符串。左右两侧所示的符号或字母表示数据的内容或采用的单位名称。第2节水平角的测量1、打开或关闭电源按住电源键至显示屏显示全部符号，电源打开。2秒后显示出水平角值，即可开始测量水平角。按电源键大于2秒至显示屏显示OFF符号后松开，显示消失，电源关闭。注：（1）开启电源显示的水平角为仪器内存的原角值；（2）若设置了“自动断电”功能，30或10分钟内不进行任何操作，仪器会自动关闭电源并将水平角自动存储起来。2、竖盘指标归零（垂直置零）开启电源后如果显示“b”，提示仪器的竖轴不垂直，将仪器精确整平后“b”消失。仪器精确置平后开启电源，直接显示竖盘角值。当望远镜通过水平视线时将指示竖盘指标归零，显示出竖盘角值。仪器可进行水平角及竖直角测量。3、盘左盘右观测：4、水平角置零将望远镜十字丝中心照准目标A后，按置零键两次，使水平角读数为“0°00′00″”。􀁺注：（1）置零键只对水平角有效。􀁺（2）除已锁定状态外，任何时候水平角均可置零。（3）若在操作过程中误按置零键盘，只要不按第二次就没关系，当鸣响停止便可继续以后的操作。5、水平角测量（观测右角）(1)按住电源键至显示屏显示全部符号→精确整平仪器使“b”消失→将仪器置为盘左→按“左/右”按钮将水平角切换为右旋→将垂直角置为90°。AB(3)顺时针方向转动照准部，以十字丝中心照准目标B时显示的即为A、B之间的水平角。（如有C、D等目标则继续以顺时针方向转动照准部依次照准目标并记录其水平角直至完成上半测回。）(2)顺时针方向转动照准部→以十字丝中心照准目标A→按两次置零键→目标A的水平角度设置为0°00′00″，作为水平角起算的零方向。(4)上半测回最后一个目标观测完毕后，将仪器置为盘右，逆时针依次以十字丝中心照准目标直至返回A点。下半测回完成。观测左角：按左/右键后，水平角设置成左旋测量方式。当测量角度为左角时，需将其切换，再逆时针方向转动照准部（水平左），进行水平角的测量，观测步骤同观测右角相同。6、水平角锁定与解除按锁定键两次即可。水平角被锁定后，显示“锁定”符号，再转动仪器水平角也不发生变化。当照准至所需方向后，再按锁定键一次，解除锁定功能，此时仪器照准方向的水平角就是原锁定的水平角值。注：（1)锁定键对竖直角或距离无效。(2)若在操作过程中误按锁定键，只要不按第二次就没有关系，当鸣响停止便可继续以后的操作。7、角度输出与存储功能开机进入测角模式后，先按切换键进入第二功能选择模式，然后按输出键选择输出当前角度到串口或电子手簿(波特率设置为1200)，输出成功后仪器会显示“-------”一秒，表示仪器已经将当前角度输出到了串口...
