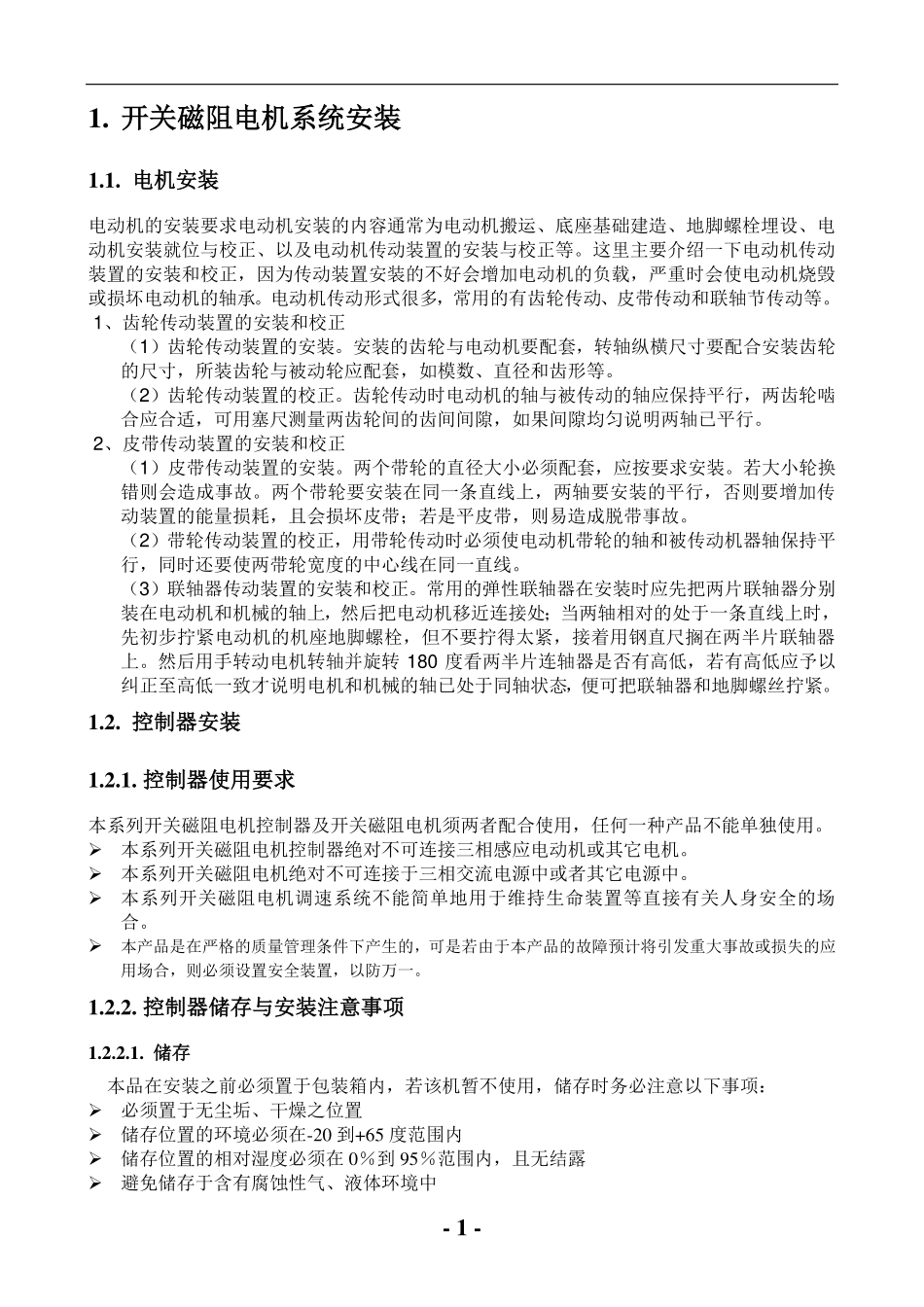

淄博翔讯电器电动螺旋压力开关磁阻电机调速系统工程手册淄博翔讯电器有限公司2013年2月-1-1.开关磁阻电机系统安装1.1.电机安装电动机的安装要求电动机安装的内容通常为电动机搬运、底座基础建造、地脚螺栓埋设、电动机安装就位与校正、以及电动机传动装置的安装与校正等。这里主要介绍一下电动机传动装置的安装和校正，因为传动装置安装的不好会增加电动机的负载，严重时会使电动机烧毁或损坏电动机的轴承。电动机传动形式很多，常用的有齿轮传动、皮带传动和联轴节传动等。1、齿轮传动装置的安装和校正（1）齿轮传动装置的安装。安装的齿轮与电动机要配套，转轴纵横尺寸要配合安装齿轮的尺寸，所装齿轮与被动轮应配套，如模数、直径和齿形等。（2）齿轮传动装置的校正。齿轮传动时电动机的轴与被传动的轴应保持平行，两齿轮啮合应合适，可用塞尺测量两齿轮间的齿间间隙，如果间隙均匀说明两轴已平行。2、皮带传动装置的安装和校正（1）皮带传动装置的安装。两个带轮的直径大小必须配套，应按要求安装。若大小轮换错则会造成事故。两个带轮要安装在同一条直线上，两轴要安装的平行，否则要增加传动装置的能量损耗，且会损坏皮带；若是平皮带，则易造成脱带事故。（2）带轮传动装置的校正，用带轮传动时必须使电动机带轮的轴和被传动机器轴保持平行，同时还要使两带轮宽度的中心线在同一直线。（3）联轴器传动装置的安装和校正。常用的弹性联轴器在安装时应先把两片联轴器分别装在电动机和机械的轴上，然后把电动机移近连接处；当两轴相对的处于一条直线上时，先初步拧紧电动机的机座地脚螺栓，但不要拧得太紧，接着用钢直尺搁在两半片联轴器上。然后用手转动电机转轴并旋转180度看两半片连轴器是否有高低，若有高低应予以纠正至高低一致才说明电机和机械的轴已处于同轴状态，便可把联轴器和地脚螺丝拧紧。1.2.控制器安装1.2.1.控制器使用要求本系列开关磁阻电机控制器及开关磁阻电机须两者配合使用，任何一种产品不能单独使用。本系列开关磁阻电机控制器绝对不可连接三相感应电动机或其它电机。本系列开关磁阻电机绝对不可连接于三相交流电源中或者其它电源中。本系列开关磁阻电机调速系统不能简单地用于维持生命装置等直接有关人身安全的场合。本产品是在严格的质量管理条件下产生的，可是若由于本产品的故障预计将引发重大事故或损失的应用场合，则必须设置安全装置，以防万一。1.2.2.控制器储存与安装注意事项1.2.2.1.储存本品在安装之前必须置于包装箱内，若该机暂不使用，储存时务必注意以下事项：必须置于无尘垢、干燥之位置储存位置的环境必须在-20到+65度范围内储存位置的相对湿度必须在0％到95％范围内，且无结露避免储存于含有腐蚀性气、液体环境中-2-最好适当包装，放在架子或台面上控制器如果储存三个月以上后再安装调试，必须通过调压器对控制器进行由0V到380V慢慢加压进行通电。1.2.2.2.安装方向与空间为了使开关磁阻电机调速系统冷却循环效果良好，必须将控制器安装在垂直方向，因控制器有散热装置，其上下与相邻的物品和挡板（墙）必须保持足够的空间，控制器排风口距离屋顶或顶部的距离不得小于200mm,底部进风口距离或柜体底部的距离不得小于100mm.。1.2.2.3.安装环境无水滴、蒸汽、灰尘及油性质场所。无腐蚀、易燃性之气、液体。无漂浮性的尘埃及金属颗粒。坚固无振动之场所。无电磁噪声干扰之场所。使用环境温度为-10~50度。若环境超过40度以上时，请置于通风良好之场所。1.2.2.4.控制器防尘控制器的防护等级为IP20，对灰尘基本没有防护。由于控制器采用的是强迫风冷，因此若空气中含有灰尘，会通过空气的流动带入控制器中。对于普通的灰尘，由于在空气干燥的情况下导电性很弱，不会影响控制器的运行，但是在潮湿或凝露的情况下，也可能会导致控制器的故障，但由于控制器采用的强迫风冷，出现这种问题的可能性很小。对于导电性粉尘，会随着空气的流动带入控制器内部，吸附在铜牌、电路板及元器件的表面，这些元器件一般带有高压，当导电粉尘在空气中的含量达到一定程度时，就会引起高压放电，导致元器件烧毁，严重的会导致控制...
