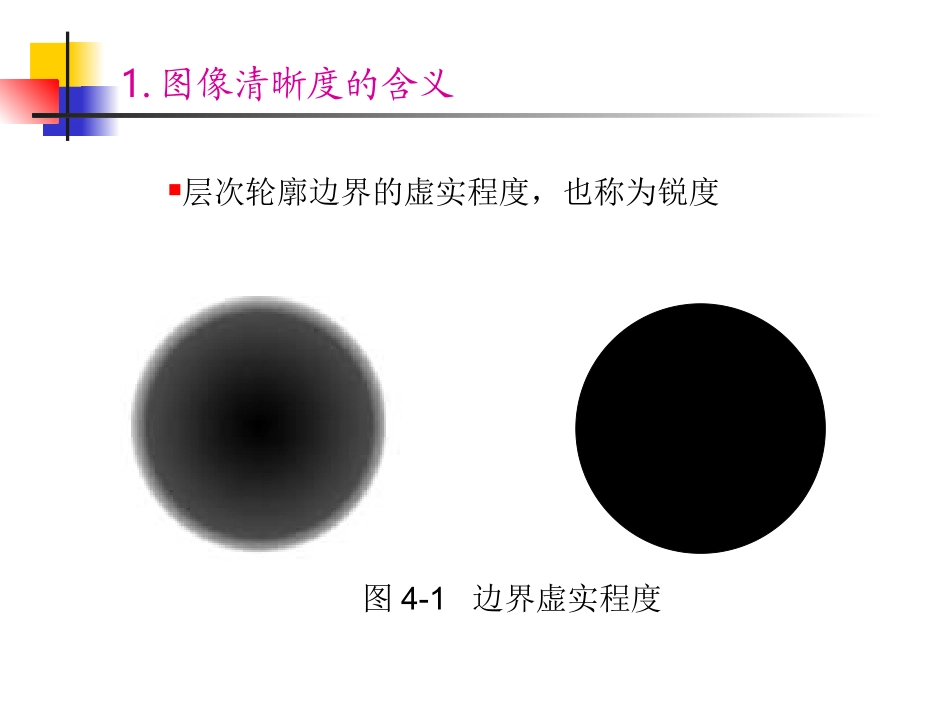

清晰度的复制问题:什么是清晰度?清晰度和分辨力有何关系?印刷复制的过程中,那些原因会造成清晰度的损失?强调清晰度的视觉基础是什么?图4-1边界虚实程度层次轮廓边界的虚实程度,也称为锐度1.图像清晰度的含义图4-2细微层次的反差相邻两明暗层次之间,明暗对比差别,尤其是细微反差是否清晰图像层次对景物质点的分辨率图4-3分辨率与清晰度2.清晰度与分辨力的关系分辨力:能分辨的相互邻近的两条线的最小距离,以单位长度内能容纳多少线来表示的,又称解像力清晰度与分辨力的关系相同:从一定意义上讲,它们都反映了复制品表达细微层次的能力不同:分辨力与采用的加网线数有直接的关系,加网线数越高,分辨力也就越高清晰度还要考查图像像象素边缘的锐度,即轮廓是否清晰3.影响图像清晰度的因素1.图像扫描输入过程2.反差压缩3.图像网点化4.图像复制光学系统的误差5.印刷条件阶调的压缩损失清晰度套合精度与清晰度4.清晰度强调的视觉基础图像锐化(imagesharppening):消除图像模糊,使图像边缘增强,也即对图像清晰度进行强调,或称为细微层次强调。奥布莱恩效果(O’brieneffect)在一定密度部位点上,使两边相同的密度,逐渐产生少量的密度变化,尽管左右密度相同,也会给人左右存在一定密度差的视觉效果图像状态视觉效果图4-6奥布莱恩效果马赫范得效应有一定反差的图像层次边界部位,在视觉上给人特别黑或特别白的效果。图像状态视觉效果图4-7马赫范得效应在图像密度阶跃处,图像层次边界反差越大,图像清晰度越好。层次边界密度渐变的过渡宽度越窄,视觉清晰度越好5.提高清晰度的方法利用奥布莱恩效果马赫范得效应增加图像的反差6.阶调、色调复制与清晰度强调的配合图像灰平衡正常,反差低,图像看起来层次不够清晰,发虚图像灰平衡正常,反差过高,图像看起来会有一种超过需要的粗糙感图像灰平衡和反差都正常,但色调差,图像看起来会有一种不明快、不稳定的感觉图像灰平衡和反差都不正常,图像会整体效果较差图像灰平衡、反差和色调都较好,图像会达到较好的视觉效果结论:只有图像达到灰平衡、较好阶调层次调整、较好的颜色校正,才能使图像的清晰度得到适当的强调7.原稿内容对清晰度强调的不同要求对于以表现景物质感、细微层次为主的原稿,复制时,图像清晰度要大,细微层次强调的幅度要大对于以表现空间景物,有视觉透视感的原稿,采用中等程度清晰度复制对于以表现细腻、柔和景物的原稿,复制时不需要作明显的清晰度强调,细微层次强调的幅度要小8.图像处理中的清晰度复制清晰度降低图4-9动感模糊图4-10高斯模糊图4-11径向模糊图4-12模糊、进一步模糊图中左边瓶子实施模糊,中间瓶子实施进一步模糊图4-13去尘与划痕图4-14添加杂色清晰度强调图4-15锐化、进一步锐化、锐化边缘图4-16虚光蒙版
