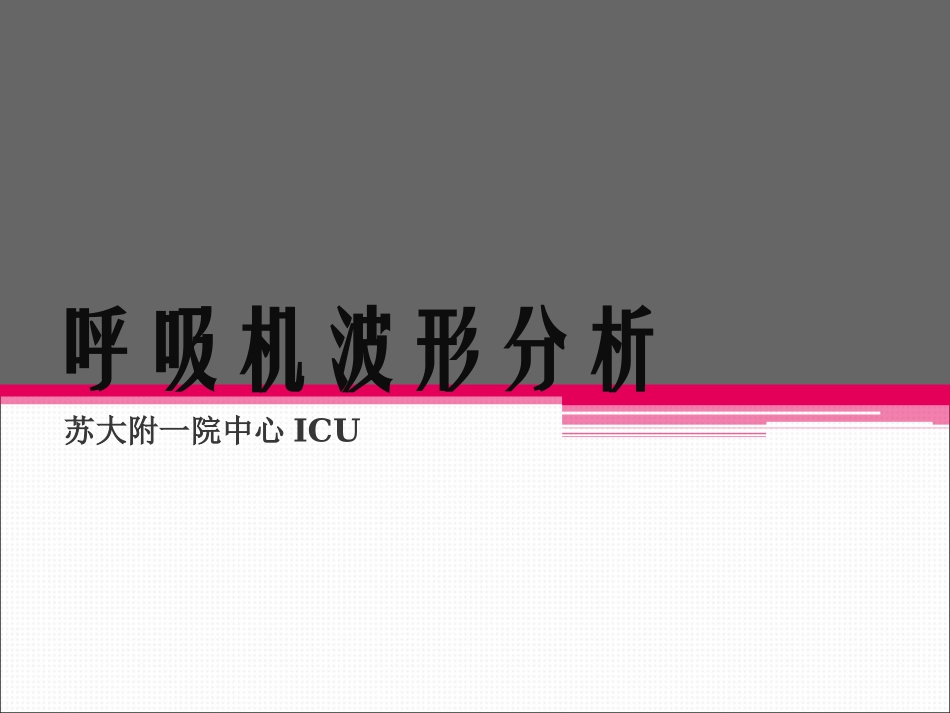

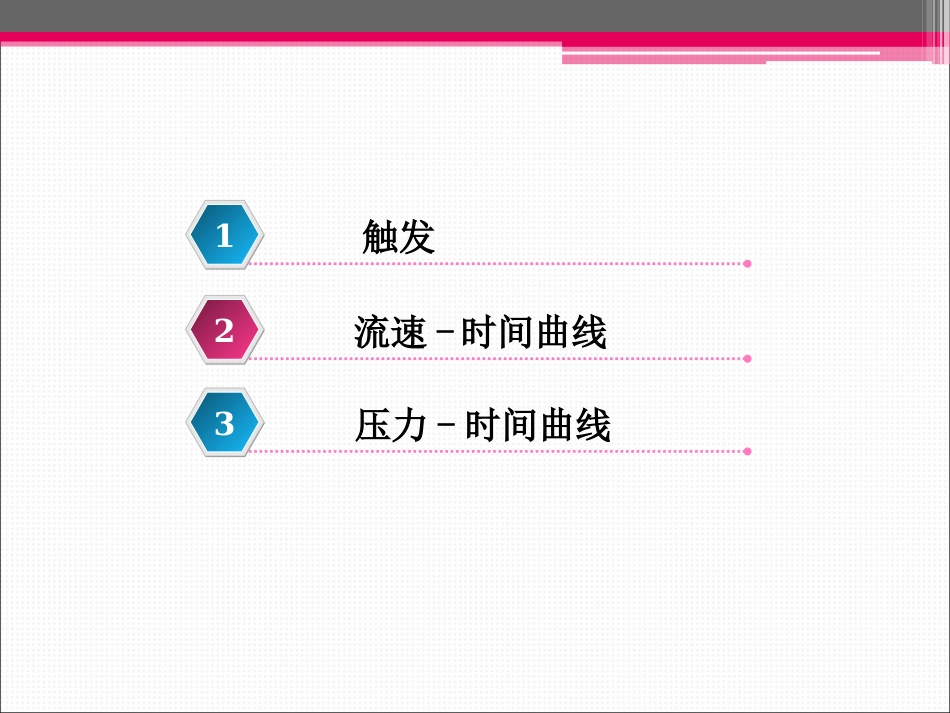

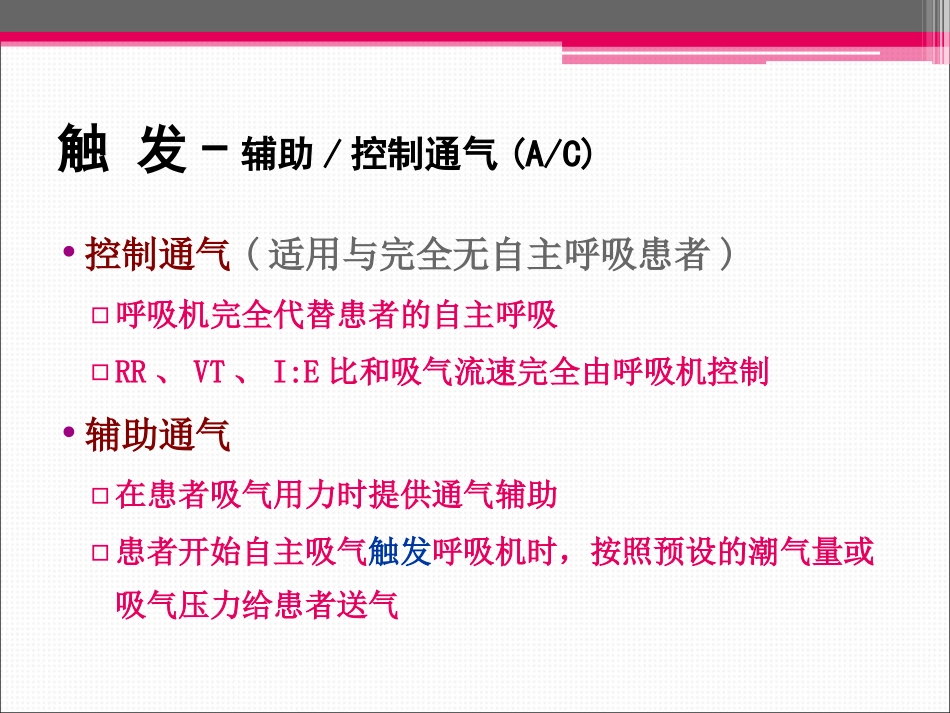

呼吸机波形分析苏大附一院中心ICU触发1流速-时间曲线2压力-时间曲线3触发-辅助/控制通气(A/C)•控制通气(适用与完全无自主呼吸患者)▫呼吸机完全代替患者的自主呼吸▫RR、VT、I:E比和吸气流速完全由呼吸机控制•辅助通气▫在患者吸气用力时提供通气辅助▫患者开始自主吸气触发呼吸机时，按照预设的潮气量或吸气压力给患者送气•封闭回路：吸气阀和呼气阀关闭•病人吸气使呼吸机回路系统内产生负压压力触发XX压力下降－2cmH2O压力传感器－2cmH2O触发灵敏度设置－2cmH2O－－触发－3cmH2O－－不能触发当压力下降至灵敏度时呼吸机开始送气压力触发当压力下降未达灵敏度时，呼吸机不送气PEEPPatienteffort触发灵敏度设置水平压力Patienteffort压力触发灵敏度一般设置在－0.5～－1.5cmH2O，根据具体情况而定存在PEEPi,触发较困难(须克服PEEPi)气道漏气时(如小儿无囊气切)无法应用0•开放系统：吸气阀和呼气阀打开•呼气末，呼吸机提供一个低水平的连续气流（基础流速）流速触发Deliveredflow5L/minReturnedflow5L/minNopatienteffortBaseFlow5L/min无触发:吸入端流速=呼出端流速Deliveredflow5L/minLessflowreturned2L/min3L/min吸入端流速－呼出端流速>触发灵敏度--病人触发流量传感器流速触发灵敏度一般设置在1～3L/min，根据具体情况而定较压力触发省力，降低触发所作的呼吸功可减少病人吸气和呼吸机供气之间的时间延迟克服气道漏气(设置超过漏气的触发灵敏度)，用于小儿病人流速触发触发窗•为了满足同步而诞生•自主吸气产生触发•等待有时间限制•不同机器触发窗设置不同：西门子呼吸机触发窗是呼吸周期后25%Maquet呼吸机触发窗在强制呼吸周期时间的前90%SIMV模式下：在触发窗内出现自主呼吸，便协助患者完成自主呼吸；如触发窗内无自主呼吸，则在触发窗结束时给予间隙正压通气。每一次呼吸周期只能触发或机控一次控制呼吸。流速-时间曲线•纵轴为流速，单位是L/min，横轴为时间，单位是秒。•横轴上部代表吸气流速，下部代表呼气流速•吸气流速形态不一，呼气流速形态均一ACCELERATINGACCELERATINGACCELERATINGACCELERATINGDECELERATINGDECELERATINGDECELERATINGDECELERATINGSINESINESINESINESQUARESQUARESQUARESQUARE定容型通气的流速－时间曲线流速LPM时间14532图1流速曲线（方波）--机械呼吸吸气相呼气相定压型通气的流速－时间曲线呼气流速波形的临床应用气道阻塞表现：呼气峰流速降低、呼气时间延长常见原因：气道阻力增加（气管内黏液增加或分泌物聚集）呼气流速波形的临床应用气体陷闭andauto-PEEP•（1）黄色为正常波形：呼气流速回到基线（下一次吸气之前）•（2）红色为异常波形：呼气流速未回到基线，表明存在气体陷闭和auto-PEEP。呼气不完全、或呼气时间不足够、或呼气时气道不稳定或陷闭，这种现象非常常见，尤其COPD病人呼气流速波形的临床应用BeforeTime(sec)Flow(L/min)PEFRAfterLongTEHigherPEFRShorterTE评估支气管扩张剂的治疗效果压力-时间曲线•压力-时间曲线反映了气道压力(Paw)的逐步变化。•纵轴为气道压力,单位是cmH2O,横轴是时间以秒(sec)为单位,基线压力为0cmH2O。•横轴上正压,横轴下为负压。VCV的压力-时间曲线PCV的压力-时间曲线压力-时间波形的临床应用气道阻力增加•表现：峰压升高、平台压不变•原因：气管插管阻塞或分泌物聚集压力-时间波形的临床应用顺应性降低•表现：峰压和平台压均升高•原因：顺应性降低（ARDS）
