口腔修复金属材料VIP免费

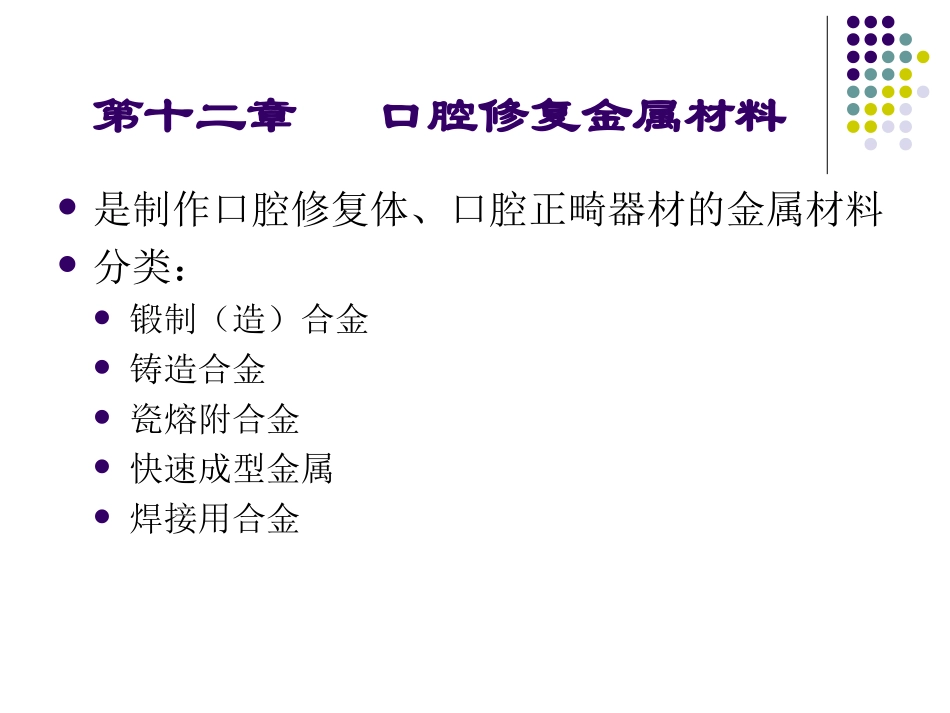

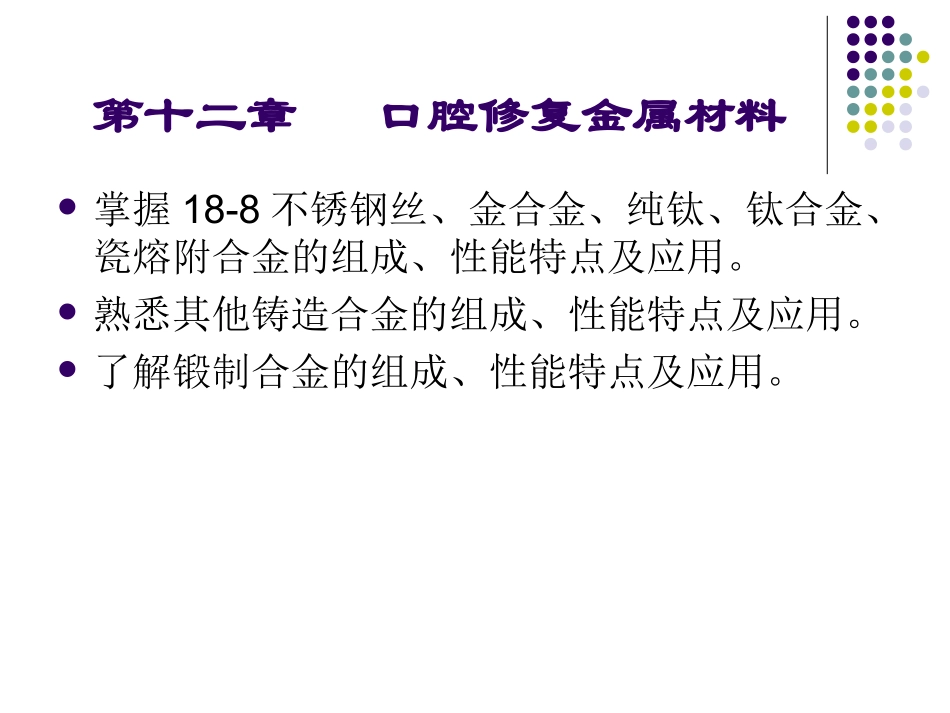

口腔材料学（第5版）山东大学口腔医学院兰晶第十二章口腔修复金属材料掌握18-8不锈钢丝、金合金、纯钛、钛合金、瓷熔附合金的组成、性能特点及应用。熟悉其他铸造合金的组成、性能特点及应用。了解锻制合金的组成、性能特点及应用。第十二章口腔修复金属材料是制作口腔修复体、口腔正畸器材的金属材料分类：锻制（造）合金铸造合金瓷熔附合金快速成型金属焊接用合金第一节锻制合金概念：通过轧、压、冲、滚、拉伸和锤击等机械加工方法成型的合金。应用特点：在常温下采用已经锻造好的成品或半成品进行机械加工及必要的热处理，制成修复体应用过程：冷加工和热处理一、锻造18-8铬镍不锈钢丝（18-8Cr-Nistainlesssteel）（一）组成碳增加合金的硬度和强度，降低韧性含碳量﹤1.7%，称钢含碳量﹥1.7%，称铸铁铬提高抗腐蚀性，增加强度和硬度含铬量﹥13%的钢，称不锈钢镍提高抗腐蚀性，增加韧性和延展性硅去除氧化物，增加氧化膜强度铁溶剂元素（二）性能1、生物安全性2、抗腐蚀性3、机械性能（三）应用钢丝、弓丝1、选准钢丝的规格型号0.9mm卡环1.0mm颌支托0.25mm结扎丝2、切忌用暴力和反复多次弯制材料疲劳3、防止工具造成伤痕，防止应力集中4、热处理温度<650℃二、镍钛丝（Ni-Tishape-memoryalloy）组成：镍55%，钛45%高弹性且弹力柔和、持续热记忆作用三、锻造镍铬合金主要用于无缝冠、合金片和托槽（一）组成镍含量﹥铬铜增加流动性，改善焊接性能（二）性能（三）应用在煤气灯上烧红（900℃），然后在室温下冷却（正火）第二节铸造合金Cast：将合金加热熔化，浇注入预先制备好的铸型内成为铸件的过程优点：结构均匀、铸件精确、使用持久铸造性能：液体合金的流动性铸造收缩率铸件易打磨抛光分类：高熔（﹥1100℃）按熔化温度中熔（500~1100℃）低熔（﹤500℃）高贵金属按价值贵金属非贵金属铸造合金的分型：Ⅰ~Ⅳ质地从软到硬强度从低到高第二节铸造合金一、贵金属铸造合金（一）分类与组成金黄色、质软、延展性好银白色、有延展性、难铸造铜红色、有延展性、钯白色、纯钯不适于口腔铂白色、质硬、延展性好、抗腐蚀锌蓝白色、质脆、易氧化铱、钌铟、镓第二节铸造合金（二）性能1、熔化温度范围较窄合金的液相线温度决定了铸型的加热温度、包埋材料的类型及铸造过程中必须使用的热源。2、铸造温度高于其液相线温度100-150℃3、密度4、强度第二节铸造合金5、硬度合金抛光的难易程度6、延伸率7、生物相容性元素的释放五个方面考虑合金的生物相容性8、化学性能9、铸造性能（三）热处理软化热处理无序固溶体硬化热处理有序固溶体第二节铸造合金二、非贵金属铸造合金1、熔点1300~1500℃2、铸造收缩大，必须通过包埋料的膨胀加以适当补偿3、抗腐蚀性并不是在任何条件下均保持不变若在500~700℃维持一定时间，将导致大量碳化铬析出4、长期应用后因镍元素的释放使牙龈发黑或过敏铸造金合金☺组成金质软，延展性好，黄色光泽铜提高强度与硬度，降低熔点，降低抗腐蚀性银减少铜的影响铂钯提高机械性能、抗腐蚀性含金量的表示法：①24K即24/24纯金；18K即18/24，含金75%②1000/1000纯金；750/1000即含金75%☺性能1、机械性能与热处理有关软化热处理：使金合金结构均匀，延展性提高，强度、硬度降低方法：将金合金铸件置于700℃左右维持10分钟，立即投入冷水中硬化热处理：提高强度、硬度，降低延展性方法：一是在金合金的固相线下（约700℃左右），缓慢冷却二是在250~425℃之间维持10~15分钟，再投入冷水2、化学性能3、铸造性能铸造温度为850~1000℃铸造收缩分三个阶段可通过包埋料的膨胀得以补偿4、生物学性能第二节铸造合金三、铸造钛及钛合金☻商业纯钛（c.p.Ti）Ti-6Al-4V☻非常轻☻熔点高特殊的铸造条件☻高温下易氧化第二节铸造合金商业纯钛根据氧和铁的含量，分4个等级钛合金Ti-6Al-4V是公认的种植材料性能：密度低，熔点高（1668℃）热导率较一般金属低，线胀系数较低力学性能受杂质元素含量的影响大化学性质活泼铸造性能差生物相容性铸造性能熔点高化学活性大钛及钛合金在铸造...
