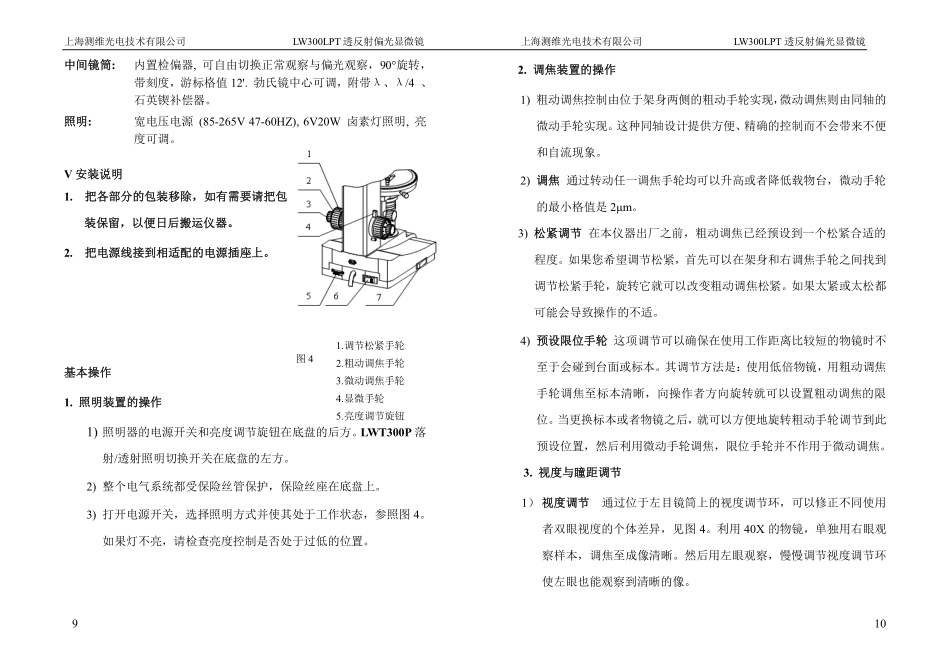

上海测维光电技术有限公司LW300LPT透反射偏光显微镜上海测维光电技术有限公司LW300LPT透反射偏光显微镜中间镜筒:内置检偏器,可自由切换正常观察与偏光观察，90°旋转，带刻度，游标格值12'.勃氏镜中心可调，附带λ、λ/4、石英锲补偿器。照明:宽电压电源(85-265V47-60HZ),6V20W卤素灯照明,亮度可调。V安装说明1.把各部分的包装移除，如有需要请把包装保留，以便日后搬运仪器。2.把电源线接到相适配的电源插座上。基本操作1.照明装置的操作1)照明器的电源开关和亮度调节旋钮在底盘的后方。LWT300P落射/透射照明切换开关在底盘的左方。2)整个电气系统都受保险丝管保护，保险丝座在底盘上。3)打开电源开关，选择照明方式并使其处于工作状态，参照图4。如果灯不亮，请检查亮度控制是否处于过低的位置。2.调焦装置的操作1)粗动调焦控制由位于架身两侧的粗动手轮实现，微动调焦则由同轴的微动手轮实现。这种同轴设计提供方便、精确的控制而不会带来不便和自流现象。2)调焦通过转动任一调焦手轮均可以升高或者降低载物台，微动手轮的最小格值是2μm。3)松紧调节在本仪器出厂之前，粗动调焦已经预设到一个松紧合适的程度。如果您希望调节松紧，首先可以在架身和右调焦手轮之间找到调节松紧手轮，旋转它就可以改变粗动调焦松紧。如果太紧或太松都可能会导致操作的不适。4)预设限位手轮这项调节可以确保在使用工作距离比较短的物镜时不至于会碰到台面或标本。其调节方法是：使用低倍物镜，用粗动调焦手轮调焦至标本清晰，向操作者方向旋转就可以设置粗动调焦的限位。当更换标本或者物镜之后，就可以方便地旋转粗动手轮调节到此预设位置，然后利用微动手轮调焦，限位手轮并不作用于微动调焦。3.视度与瞳距调节1）视度调节通过位于左目镜筒上的视度调节环，可以修正不同使用者双眼视度的个体差异，见图4。利用40X的物镜，单独用右眼观察样本，调焦至成像清晰。然后用左眼观察，慢慢调节视度调节环使左眼也能观察到清晰的像。1091.调节松紧手轮2.粗动调焦手轮3.微动调焦手轮4.显微手轮5.亮度调节旋钮图4上海测维光电技术有限公司LW300LPT透反射偏光显微镜上海测维光电技术有限公司LW300LPT透反射偏光显微镜2）适当的瞳距能带来舒适的观察效果。瞳距的调节通过铰链式的双目镜筒“折叠”来实现，参照图5。4.旋转式载物台的操作，见图6.把标本放到载物台上，利用分划目镜和40X物镜观察标本。1）定位视场内某一目标点，移动标本使目标点和视场中心重合，见图7A。2）旋转载物台，如果载物台中心没有调中，目标点会以圆周轨迹旋转，见图7B。3）适当调节载物台调中螺钉，使轨迹中心与视场中心重合，载物台的调中就完成，见图7C。4）其它倍数的物镜如果不在中心,如图7B，可以调节物镜调中螺钉把物镜调至光轴的中心。5）拧紧载物台锁紧螺钉可以锁紧工作台，使其不能旋转。IV技术参数三目镜筒:倾斜30°.物镜:LWT300P:无应力平场消色差物镜(无盖玻片，中心可调)放大倍数数值孔径工作距离(mm)备注4X0.1017.9标配5X0.1218.3可选10X0.258.8标配20X0.408.6可选40X0.65(弹簧)0.56标配60X0.85(弹簧)0.25标配100X1.25(弹簧,油)0.33可选转换器:四孔滚珠内定位转换器目镜:10X广角目镜,焦距25mm,视场Φ18mm10X平场分划目镜(0.1mm/格),焦距25mm,视场Φ18mm.载物台:圆形旋转载物台,直径Φ150mm,360°等分刻度，游标格值6'，中心可调，带锁紧装置。聚光镜:带起偏器、孔径光栏的无应力阿贝聚光镜（数值孔径1.25），起偏器可360°旋转，有0、90、180、270四个刻度。图5118上海测维光电技术有限公司LW300LPT透反射偏光显微镜上海测维光电技术有限公司LW300LPT透反射偏光显微镜1.落射照明插头2.灯箱锁紧螺钉5.LWT300P聚光镜部分的操作1）聚光镜的组成－聚光镜就在载物台下面，见图8。左右两边各有一颗螺钉，用于聚光镜的调中，旋转聚光镜升降手轮可以升高或者降低聚光镜。2）聚光镜的调节－聚光镜调中，见图9。a用40X物镜观察，关小孔径光阑，调节聚光镜使观察到光阑像。12LWT300P图3图71.目标点2.视场中心3.轨迹4.轨迹中心1234ABC1.聚光镜升降手轮2.聚光调中螺钉3.起偏器4.聚光镜锁紧螺钉5.孔径光栏调节手柄6.集光器图812345...
